Назначение соединителя

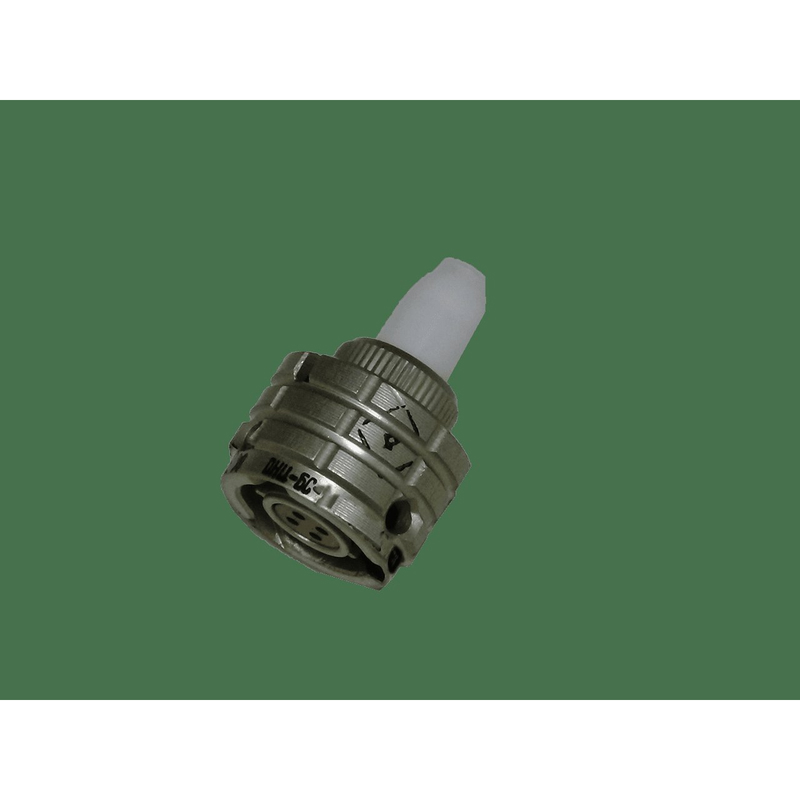

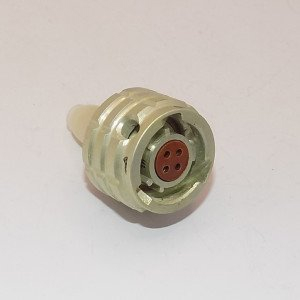

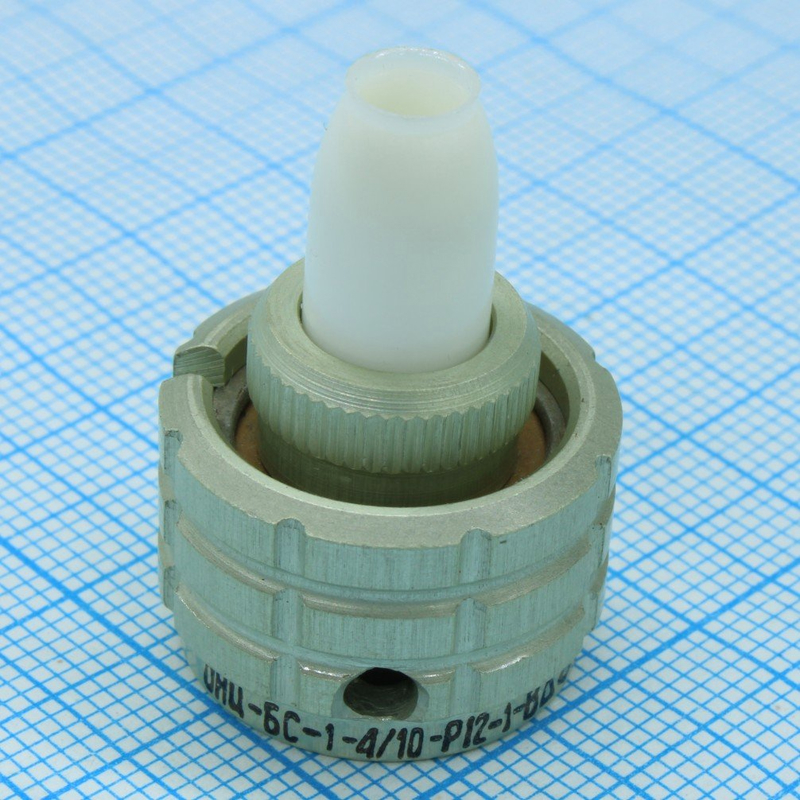

ОНЦ-БС-1-4/10-Р12-1-В производства «Элекон» — это кабельная розетка из серии субминиатюрных герметичных низкочастотных соединителей. Изделие применяется для коммутации электрических цепей постоянного, переменного и импульсного тока. Соединитель выполнен во всеклиматическом исполнении и предназначен для внутреннего монтажа, то есть для работы внутри блоков, приборов и аппаратуры, где требуется компактное и надёжное соединение.

Розетка входит в состав соединителя, который собирается из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Такое построение позволяет размещать вилку на корпусе прибора, обеспечивая герметичность, а розетку — на кабеле, что упрощает монтаж и обслуживание.

Подтверждённые технические особенности

Конструкция и параметры изделия регламентированы техническими условиями АШДК.434410.088ТУ и подтверждены приёмкой «ОТК». Ниже перечислены основные характеристики.

• Число контактов — 4, покрытие контактов серебряное, обозначение «1».
• Условный диаметр корпуса — 10 миллиметров.
• Конструктивное исполнение Р12 — розетка с кожухом для объёмного монтажа пайкой.
• Максимальное рабочее напряжение — 250 вольт амплитудного значения.
• Ток на одиночный контакт — до 4 ампер.
• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом.
• Сочленение байонетное с многошпоночной поляризацией корпусов, позиция 1-В, что защищает от неправильного подключения.
• Скорость утечки воздуха для герметичных частей — не более 0,01 литра в час при перепаде давления 98 060 паскаль.
• Температурный диапазон — от минус 60 до плюс 85 градусов Цельсия.
• Вибрационная стойкость — диапазон от 1 до 5000 герц при ускорении 200 метров на секунду в квадрате.
• Механическая прочность — 250 сочленений и расчленений.
• Наработка — не менее 15 000 часов.
• Срок сохраняемости — 15 лет.

Область применения и условия эксплуатации

Благодаря всеклиматическому исполнению и герметичности соединитель востребован в аппаратуре, работающей в жёстких условиях: при повышенной влажности, перепадах давления и широком диапазоне температур. Вибрационная стойкость до 5000 герц при ускорении 200 метров на секунду в квадрате позволяет использовать изделие в бортовой и наземной технике, где присутствуют интенсивные механические нагрузки.

Байонетное сочленение с многошпоночной поляризацией обеспечивает быстрое и надёжное соединение, исключая ошибку при подключении. Объёмный монтаж пайкой делает розетку удобной для стационарных жгутов и кабельных сборок внутри приборов. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а заявленный ресурс в 250 циклов сочленения и наработка не менее 15 000 часов подтверждают расчёт на длительную эксплуатацию.

Комплектация и приёмка

Поставляется в заводской упаковке. Приёмка изделия — «ОТК», год выпуска 2025. Артикул товара — 20634, категория — ОНЦ, производитель — «Элекон».
