Назначение

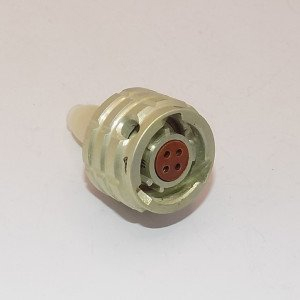

ОНЦ-БС-1-4/10-Р12-1-В — кабельная розетка, входящая в состав монтажного комплекта установки УДГ-304Б. Данная установка предназначена для измерения объёмной активности радиоактивных газов в воздухе, а розетка обеспечивает электрическое сочленение кабельных линий с оборудованием установки.

Применение розетки неразрывно связано с работой измерительной установки УДГ-304Б, в которой она выполняет функцию ответной части разъёмного соединения. Через неё осуществляется подключение кабелей к блокам установки, что обеспечивает передачу сигналов от детекторов к измерительным каналам.

Подтверждённые особенности

Конструкция розетки определяется следующими характеристиками разъёма:

• Тип кожуха или патрубка: прямой.
• Метод сочленения: байонетный.
• Поляризация корпуса: многошпоночная.
• Метод монтажа: объёмный.
• Количество контактов: 4.

Байонетный метод сочленения обеспечивает быстрое и надёжное соединение с фиксацией поворотом. Многошпоночная поляризация корпуса исключает неправильную стыковку ответных частей. Четыре контакта соответствуют числу электрических цепей, коммутируемых через данную розетку в составе монтажного комплекта.

Применение в составе установки УДГ-304Б

Установка УДГ-304Б представляет собой средство измерения объёмной активности бета-излучающих газов в воздухе. Диапазон измерений составляет от 1,0 · 104 до 6,0 · 109 Бк/м3.

Установка построена на двух измерительных каналах:

1. Рабочий канал — измеряет суммарную активность радиоактивных газов и внешнего фона.
2. Фоновый канал — измеряет только внешний фон.

Показания фонового детектора вычитаются из показаний рабочего детектора, что позволяет скомпенсировать вклад внешнего фона и получить значение объёмной активности, обусловленное именно радиоактивными газами в контролируемом воздухе. Результаты измерений выводятся на жидкокристаллический индикатор.

Кабельная розетка ОНЦ-БС-1-4/10-Р12-1-В в этом контуре выполняет роль элемента коммутации: она входит в монтажный комплект и обеспечивает подключение кабельных линий, связывающих детекторы, измерительные каналы и блок индикации установки. От корректности её установки и сочленения зависит целостность измерительных цепей и достоверность получаемых показаний.

Розетка может применяться как запасная или комплектующая часть при обслуживании, ремонте и переоснащении установок УДГ-304Б, а также в составе аналогичных монтажных комплектов, где требуется четырёхконтактное байонетное соединение с прямым кожухом и многошпоночной поляризацией корпуса.

Область применения

Изделие ориентировано на эксплуатацию в составе радиометрической аппаратуры, предназначенной для контроля объёмной активности радиоактивных газов. Основная область — оснащение и обслуживание установки УДГ-304Б. Благодаря своим характеристикам разъёма розетка востребована в тех случаях, когда необходимо обеспечить быстрое сочленение и расчленение кабельных линий при сохранении надёжного электрического контакта по четырём цепям.
