Назначение соединителя ОНЦ-БС-1-4/10-Р12-1В

ОНЦ-БС-1-4/10-Р12-1В производства «Копир» — российский низкочастотный цилиндрический разъем из линейки соединителей ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных токов. Разъем применяется для внутреннего монтажа в электрических и электронных устройствах, включая промышленную и военную аппаратуру, где требуются надежные контакты в жестких климатических и механических условиях эксплуатации.

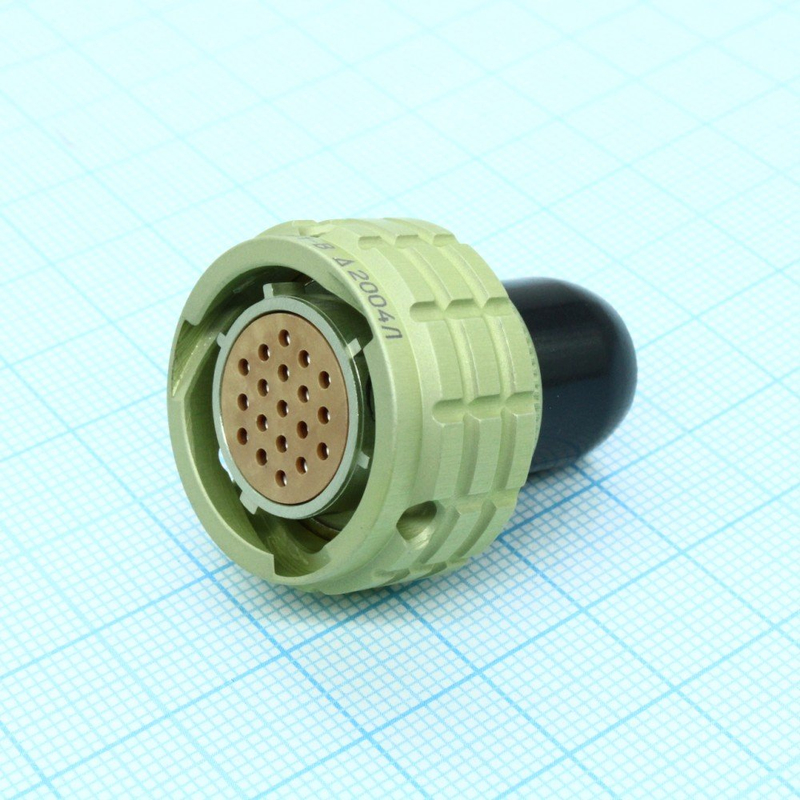

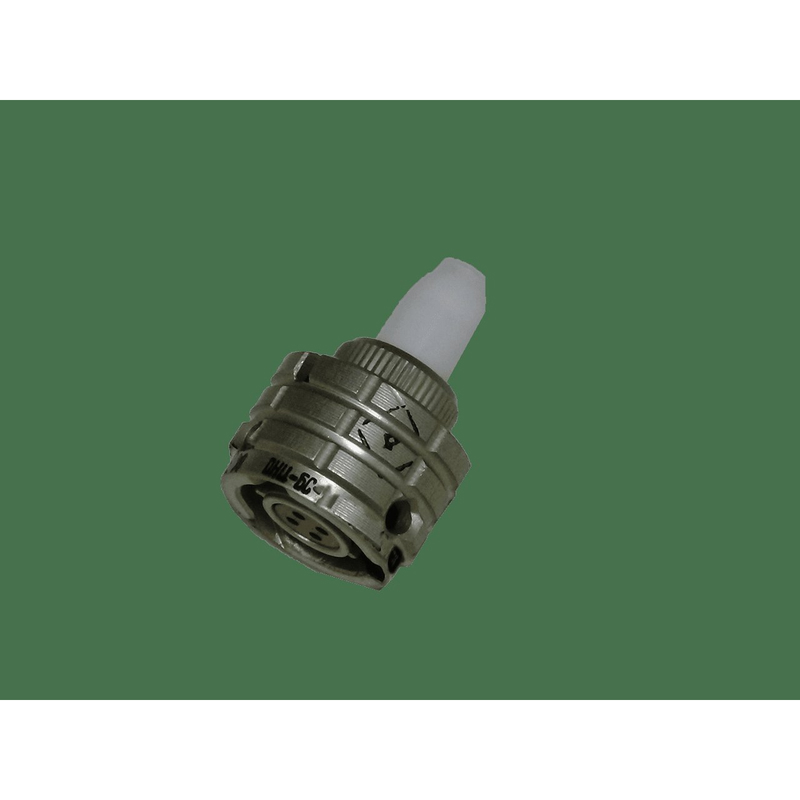

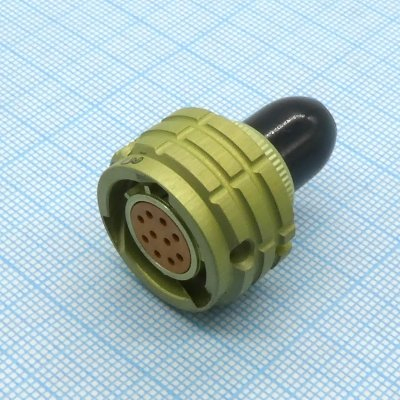

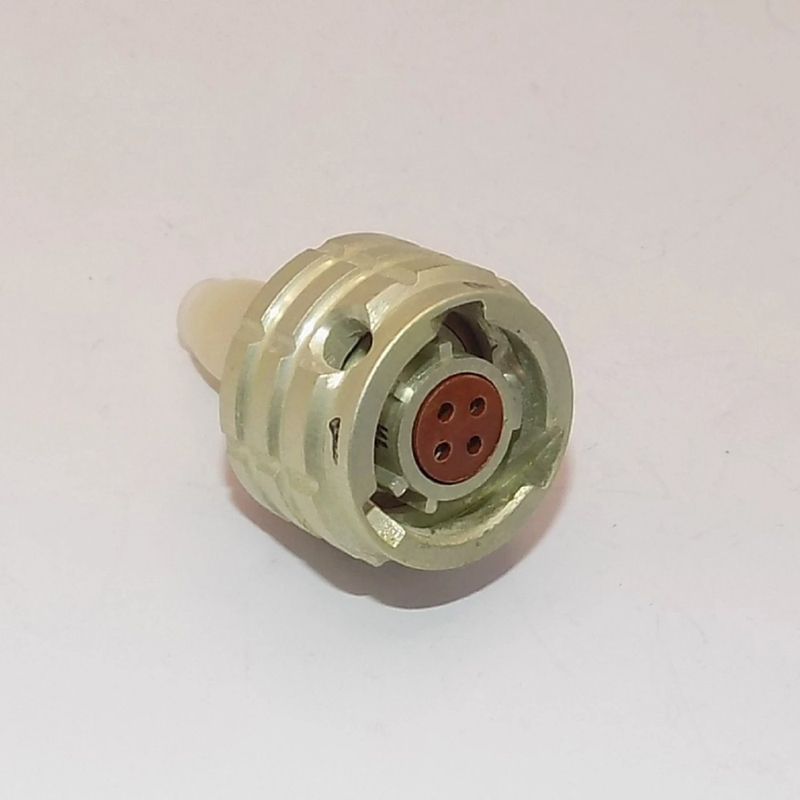

Конструктивно изделие представляет собой соединительную пару, в которой вилка выполнена герметичной приборной, а розетка — кабельной, негерметичной, с пластмассовым кожухом. Такое исполнение позволяет монтировать вилку непосредственно на корпус прибора, а розетку — на кабель.

Технические характеристики

Основные электрические параметры соединителя определяют его применимость в слаботочных и силовых цепях аппаратуры. Ниже приведены подтвержденные значения.

• Количество контактов: 4
• Условный диаметр корпуса: 10 мм
• Покрытие контактов: серебро
• Максимальный ток на контакт: рабочее значение до 3,7 А, допустимый пиковый до 4 А
• Максимальное рабочее напряжение (амплитудное значение): 250 В
• Сопротивление контакта: не более 5 мОм
• Сопротивление изоляции в нормальных условиях: от 1000 до 5000 МОм

Указанные параметры обеспечивают стабильную передачу сигнала и питания при внутреннем монтаже в составе электронных и электрических устройств.

Механические и климатические свойства

Соединитель рассчитан на интенсивную эксплуатацию и воздействие неблагоприятных внешних факторов. Сочленение и расчленение выполняется быстрым байонетным способом.

• Вид соединения: байонетное, быстрое сочленение и расчленение
• Количество сочленений и расчленений: не менее 250 циклов
• Минимальная наработка: 15 000 часов
• Срок сохраняемости: до 15 лет
• Климатическое исполнение: всеклиматическое
• Рабочий диапазон температур: примерно от минус 60 °С до плюс 85 °С
• Эксплуатация при пониженном атмосферном давлении: до порядка 13 кПа

В конструкции предусмотрена многошпоночная поляризация корпусов, которая исключает ошибочное сочленение и гарантирует правильное соединение ответных частей.

Особенности конструкции «Копир» и применение

Обозначение «Копир» относится к розетке с кабельным вводом, выполненной для монтажа на кабеле с прямым пластмассовым кожухом. Конструкция обеспечивает хорошую вибро- и ударостойкость, герметичность вилки и возможность работы при пониженном атмосферном давлении. Разъем применяется в аппаратуре, где важны надежная фиксация сочленения, стойкость к перепадам температур и длительный срок службы.

Структура обозначения ОНЦ-БС-1-4/10-Р12-1В может быть расшифрована под конкретную схему монтажа: тип серии, количество контактов, условный диаметр корпуса и вариант исполнения розетки. Артикул изделия — 80103, категория — ОНЦ, производитель — «Копир».
