Назначение соединителя ОНЦ-БС-1-4/10-Р12-1В

ОНЦ-БС-1-4/10-Р12-1В производства фирмы «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа в аппаратуре различного назначения, включая оборудование, эксплуатируемое в условиях жёсткого климата и вибрационных воздействий.

Соединитель имеет всеклиматическое исполнение, что позволяет использовать его в диапазоне температур окружающей среды примерно от минус 60 °C до плюс 85 °C. Такое сочетание свойств делает его пригодным как для стационарной аппаратуры, так и для техники, работающей на подвижных объектах.

Конструкция и конструктивные особенности

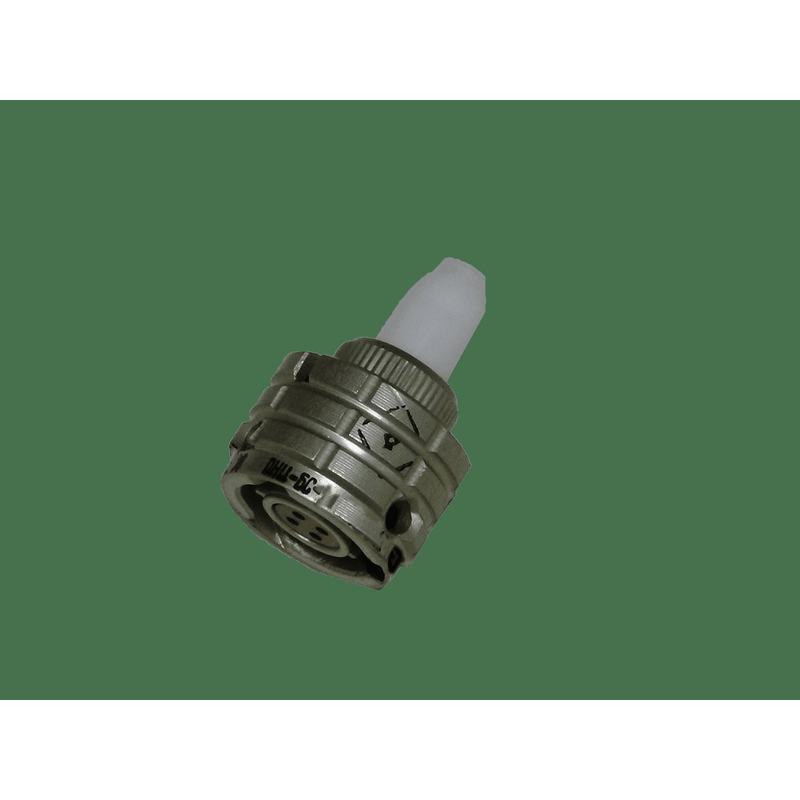

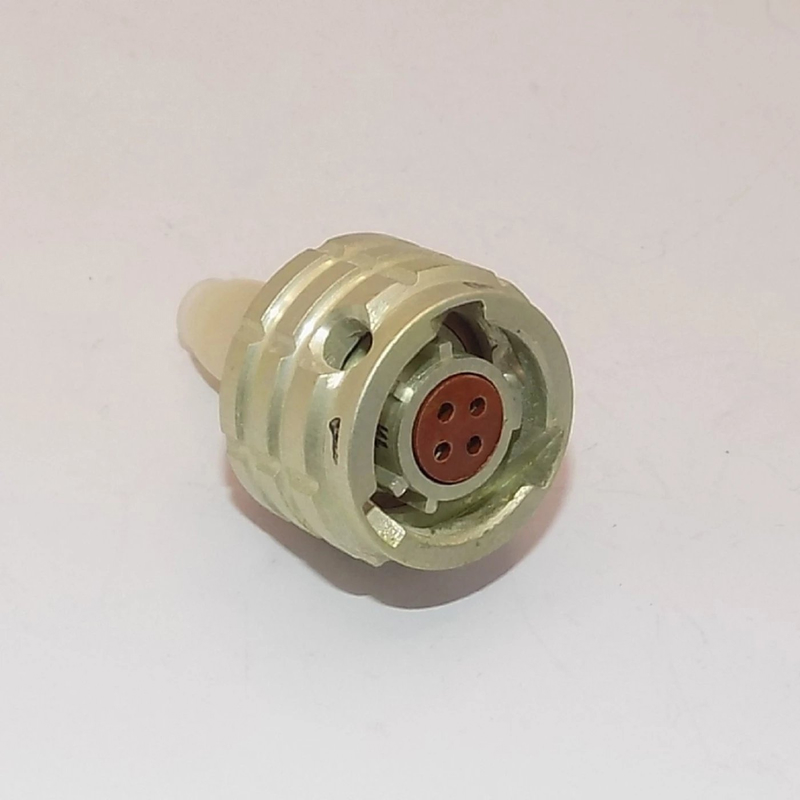

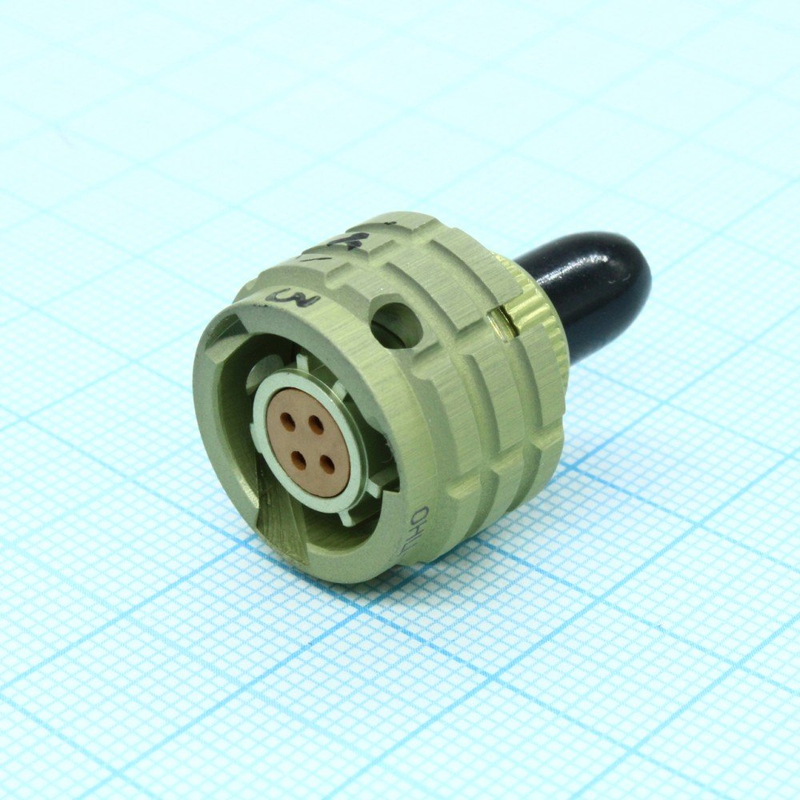

ОНЦ-БС-1-4/10-Р12-1В состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Герметичность вилки обеспечивается уплотнением, которое ограничивает утечку воздуха при перепадах давления значением не более 0,01 литра в час при перепаде давления около 1 килограмм-силы на квадратный сантиметр.

Сочленение частей выполнено байонетного типа. Корпуса имеют многошпоночную поляризацию, которая исключает случайное или несанкционированное соединение и перепутывание исполнений. Монтаж контактов выполняется, как правило, пайкой проводников в объёмные клеммы соединителя.

Электрические параметры

• Количество контактов в сочленении — 4.
• Условный размер корпуса — 10 мм по части «ОНЦ-БС-1».
• Максимальное рабочее напряжение амплитудного значения — до 250 В.
• Рабочая токовая нагрузка на один контакт — около 3,7 А.
• Максимальный ток на одиночный контакт — до 4 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм в зависимости от источника.

Механические и эксплуатационные характеристики

Соединитель обладает повышенной вибрационной стойкостью. Диапазон частот вибрации обычно указывают от 1 Гц до 5000 Гц с ускорением до 200 метров на секунду в квадрате. Изделие также выдерживает ударные нагрузки.

Ресурс соединения по количеству сочленений и расчленений составляет не менее 250 циклов. Минимальный срок наработки изделия — 15 000 часов, срок сохраняемости — порядка 15 лет.

Особенности исполнения «Элекон»

Исполнение ОНЦ-БС-1-4/10-Р12-1В относится к серии ОНЦ-БС-1. Под корпусом 12 мм обычно понимается часть розетки-кожуха, а контакты и изоляторы рассчитаны под 4 позиции. Сочетание герметичной вилки и негерметичной кабельной розетки позволяет решать задачи подключения кабельных линий к приборным блокам, где требуется защита внутреннего объёма аппаратуры от утечек воздуха.

Артикул изделия — 80104. Категория — ОНЦ. Производитель — «Элекон».
