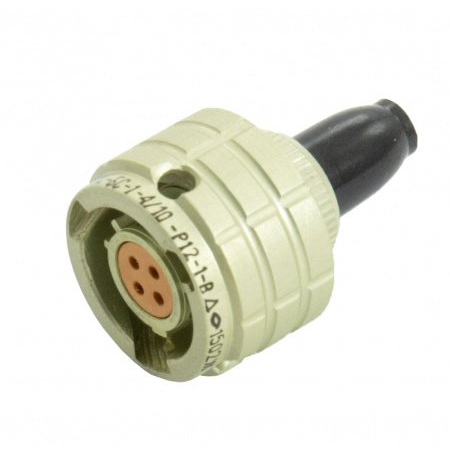

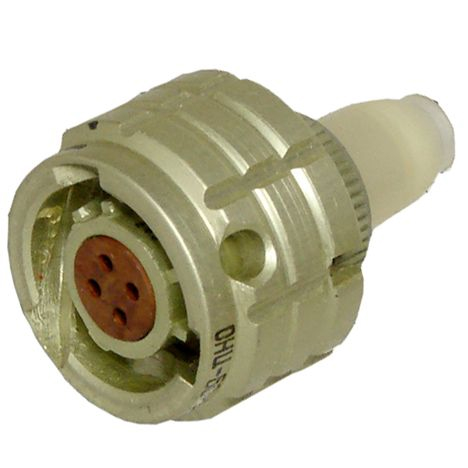

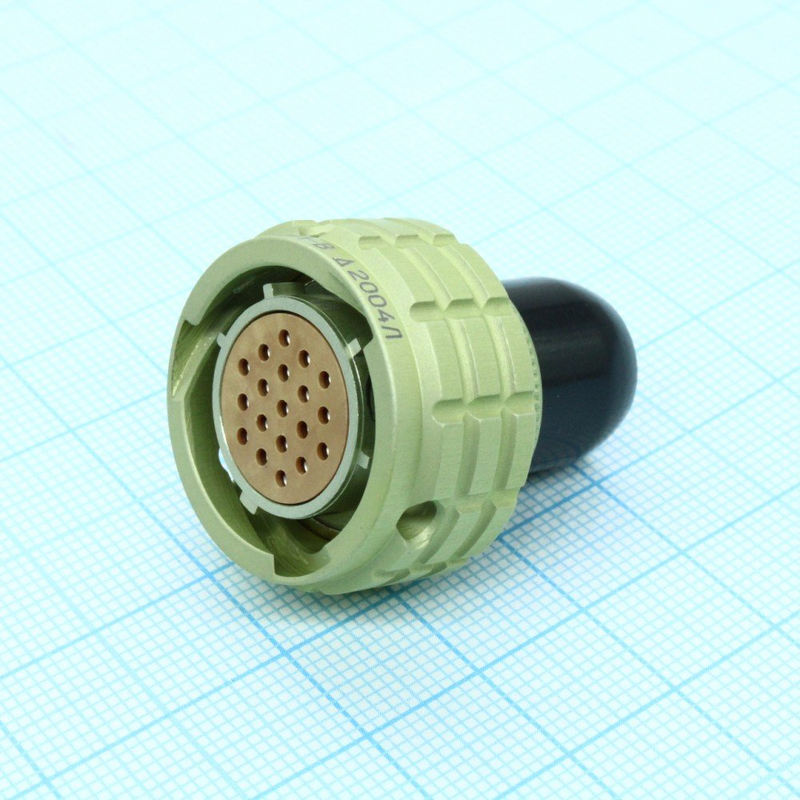

Назначение соединителя ОНЦ-БС-2-4/10-Р12-1-В

ОНЦ-БС-2-4/10-Р12-1-В — розетка из семейства электрических соединителей ОНЦ-БС. Изделие предназначено для внутреннего монтажа в различных электрических устройствах и системах, где требуется надёжное и быстрое соединение электрических цепей. Розетка применяется в составе соединителей ОНЦ-БС и служит для коммутации сигнальных и вспомогательных цепей в условиях воздействия вибрационных, ударных и линейных нагрузок.

Соединители серии ОНЦ-БС рассчитаны на работу в цепях с напряжением до 150 В и током до 3 А. Исполнение розетки — всеклиматическое, что позволяет эксплуатировать её в широком диапазоне температур и в различных климатических зонах. Год выпуска указанного изделия — 2011.

Расшифровка обозначения

Маркировка ОНЦ-БС-2-4/10-Р12-1-В построена по принятой для данного семейства системе обозначений и содержит следующие сведения:

• ОНЦ-БС — тип соединителя;
• 2 — порядковый номер разработки;
• 4/10 — количество контактов: 4 сигнальных и 10 вспомогательных;
• Р — розетка;
• 12 — тип хвостовика, предназначенного для объёмного монтажа;
• 1 — вариант исполнения;
• В — всеклиматическое исполнение.

Подтверждённые особенности и характеристики

Для розетки ОНЦ-БС-2-4/10-Р12-1-В, как и для соединителей серии ОНЦ-БС в целом, заявлены следующие технические особенности:

• работа в цепях с напряжением до 150 В;
• работа в цепях с током до 3 А;
• байонетный замок, обеспечивающий надёжное и быстрое соединение;
• стойкость к вибрационным, ударным и линейным нагрузкам;
• диапазон рабочих температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Конструктивно розетка имеет 14 контактов: 4 сигнальных и 10 вспомогательных. Хвостовик типа 12 предназначен для объёмного монтажа, то есть для присоединения проводников непосредственно к контактам изделия. Всеклиматическое исполнение В указывает на пригодность розетки к эксплуатации в различных климатических условиях в пределах заявленного температурного диапазона.

Применение

Розетка ОНЦ-БС-2-4/10-Р12-1-В применяется при внутреннем монтаже электрических устройств и систем. Она востребована там, где необходимо обеспечить разъёмное соединение цепей с одновременной передачей сигнальных и вспомогательных сигналов, а также устойчивость к механическим воздействиям. Байонетный замок упрощает сборку и разборку соединения, что важно при монтаже, обслуживании и замене блоков.

Изделие относится к категории ОНЦ и поставляется как самостоятельная розетка для комплектования соединителей ОНЦ-БС. Конкретные сведения о производителе, комплектации, гарантии и стране производства в предоставленных данных не указаны.
