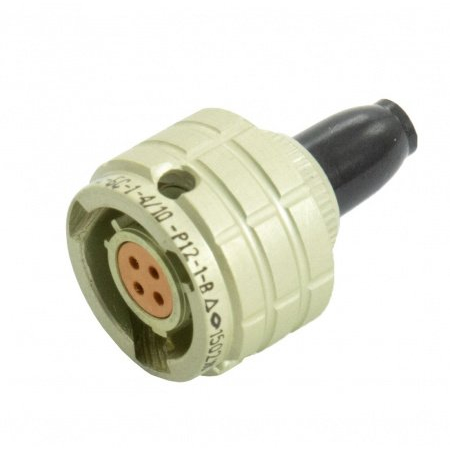

Назначение соединителя ОНЦ-БС-2-4/10-Р12-1-В

ОНЦ-БС-2-4/10-Р12-1-В — цилиндрический низкочастотный электрический соединитель с байонетным сочленением, входящий в серию ОНЦ-БС-2. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется для внутреннего монтажа и выпускается во всеклиматическом исполнении, что позволяет использовать его в составе оборудования, работающего в различных климатических условиях.

Конструктивно комплект серии ОНЦ-БС-2 состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание обеспечивает надёжное подключение кабельной линии к прибору при сохранении герметичности со стороны прибора. Артикул позиции — 7254, категория — ОНЦ.

Подтверждённые технические особенности

Соединитель ОНЦ-БС-2-4/10-Р12-1-В обладает набором конструктивных и электрических свойств, определяющих его применение в аппаратуре.

• Тип соединения — байонетный, обеспечивающий быстрое сочленение и расчленение без применения инструмента.
• Количество контактов — 4.
• Условный размер корпуса — 12 мм.
• Рабочая токовая нагрузка на каждый контакт — 3,7 А.
• Максимальное рабочее напряжение — 250 В.
• Диапазон рабочих частот переменного тока — до 3 МГц.
• Контакты имеют золотое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.
• Габаритные размеры — 24 на 17,8 мм.
• Исполнение — всеклиматическое, для внутреннего монтажа.

Отдельного внимания заслуживает система защиты от неправильного сочленения. Соединитель имеет многопозиционную установку изоляторов и многошпоночную поляризацию корпусов. Это исключает несанкционированное соединение с ответными частями, не предназначенными для данного типа, и гарантирует правильную ориентацию контактов при стыковке.

Область применения и особенности эксплуатации

Благодаря сочетанию низкочастотного тракта, байонетного замка и всеклиматического исполнения ОНЦ-БС-2-4/10-Р12-1-В востребован в приборостроении, промышленной автоматике, измерительной технике и других областях, где требуется компактное разъёмное соединение на четыре контакта с рабочим напряжением до 250 В и током до 3,7 А на контакт. Герметичная приборная вилка позволяет монтировать соединитель непосредственно на корпус прибора, а негерметичная кабельная розетка — подключать кабель.

Золотое покрытие контактов обеспечивает стабильность электрических параметров при многократных сочленениях и расчленениях, что важно для аппаратуры, требующей периодического подключения и отключения. Поляризация корпусов и многопозиционная установка изоляторов упрощают сборку и снижают риск ошибки при монтаже.

Ключевые параметры для подбора

1. Число контактов — 4.
2. Условный размер корпуса — 12 мм.
3. Рабочее напряжение — до 250 В.
4. Ток на контакт — 3,7 А.
5. Частота переменного тока — до 3 МГц.
6. Тип сочленения — байонетный.
7. Габариты — 24 на 17,8 мм.

При подборе ответных частей следует учитывать, что в серии ОНЦ-БС-2 вилка приборная герметичная, а розетка кабельная негерметичная. Совместимость определяется условным размером корпуса 12 мм, числом контактов 4 и системой поляризации. Иных сведений о комплектации, производителе и сертификатах в предоставленных данных нет.
