Назначение изделия

Соединитель низкочастотный цилиндрический ОНЦ-БС-1-4/10-Р12-1-В предназначен для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования и промышленной автоматики.

Изделие применяется для разъёмного соединения кабельных сборок с блочными ответными частями, устанавливаемыми на приборных панелях, шасси или корпусах устройств. Разъём ориентирован на работу с экранированными и неэкранированными кабелями и обеспечивает надёжный электрический контакт в условиях механических вибраций, умеренной запылённости и перепадов температур, характерных для производственных помещений и подвижных установок.

Конструктивные особенности

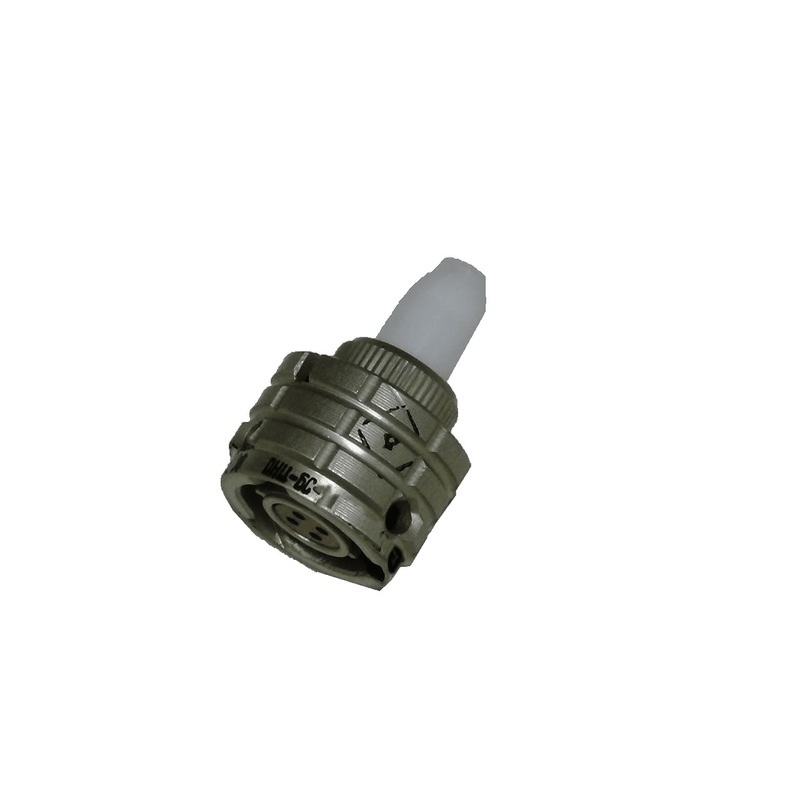

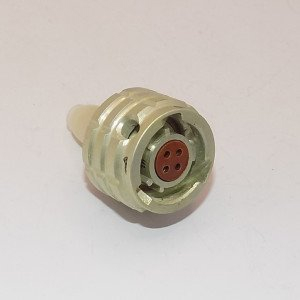

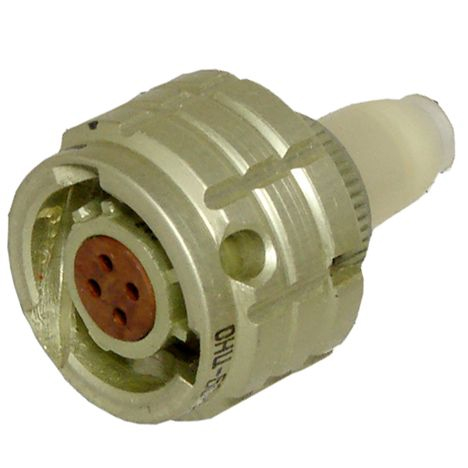

Модель ОНЦ-БС-1-4/10-Р12-1-В относится к категории цилиндрических низкочастотных соединителей и имеет блочную конструкцию с кабельным вводом. Корпус выполнен из металлического сплава, который обеспечивает механическую прочность и экранирование контактной группы от внешних электромагнитных наводок.

Соединитель комплектуется механизмом фиксации ответной части, предотвращающим самопроизвольное расчленение при вибрационных нагрузках. Количество контактов — 4, расположение по окружности. Исполнение контактов — штыревое или гнездовое, в зависимости от ответной части. Условный диаметр корпуса — 10 мм, что соответствует компактному типоразмеру для установки в ограниченном монтажном пространстве.

Отдельные элементы конструкции

• Корпус — металлический сплав, обеспечивает прочность и экранирование контактной группы.
• Контактная группа — 4 контакта, расположенные по окружности.
• Покрытие контактов — износостойкий проводящий материал с пониженным переходным сопротивлением.
• Изолятор — термостойкий диэлектрик, устойчивый к воздействию электрической дуги и механических нагрузок при сочленении.
• Хвостовик корпуса — адаптирован под кабельный ввод с фиксацией экранирующей оплётки или защитного рукава.
• Маркировка ОНЦ-БС-1-4/10-Р12-1-В нанесена на корпус и сохраняет читаемость в процессе эксплуатации.

Применение

Разъём используется в составе низкочастотных трактов передачи сигналов, цепей управления и слаботочных силовых линий. Область применения охватывает измерительные стенды, источники питания, телеметрические модули, системы сбора данных и силовые цепи малой и средней мощности.

Применение изделия целесообразно в аппаратуре, где требуется многократное сочленение и расчленение при проведении регламентных работ, диагностики и замены функциональных блоков. Типовые задачи:

1. Подключение кабельных сборок к блочным ответным частям на приборных панелях и шасси.
2. Коммутация цепей управления и слаботочных силовых линий в промышленной автоматике.
3. Соединение экранированных и неэкранированных кабелей в измерительных трактах.
4. Замена функциональных блоков при ремонте и модернизации действующего оборудования.

Монтаж и условия эксплуатации

Конструкция допускает монтаж как при производстве новых устройств, так и при ремонте и модернизации действующего оборудования. Блочное исполнение с кабельным вводом позволяет устанавливать ответную часть непосредственно на корпус, панель или шасси прибора, а кабельную часть — на оконцованном кабеле.

Устойчивость к вибрационным нагрузкам обеспечивается механизмом фиксации ответной части, а защита передаваемого сигнала от внешних наводок — металлическим корпусом и возможностью фиксации экранирующей оплётки на хвостовике. Артикул изделия — 7191, категория — ОНЦ. Сведения о производителе в предоставленных данных не указаны.
