Назначение разъёма ОНЦ-БС-1-32/22-В1-3-В

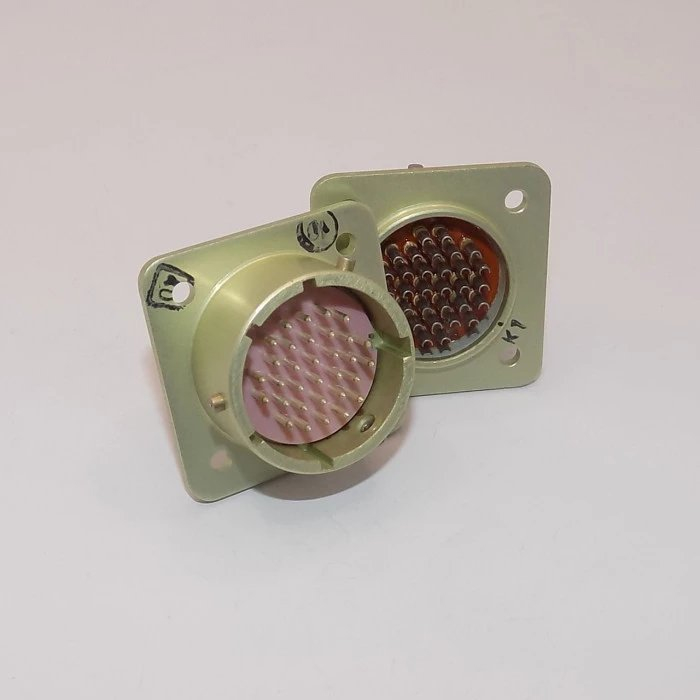

ОНЦ-БС-1-32/22-В1-3-В от производителя Элекон «5» — это субминиатюрный цилиндрический низкочастотный разъём, выполненный в виде вилки для внутреннего монтажа. Соединитель предназначен для электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Изделие применяется там, где требуется компактность, надёжное соединение и разъединение цепей, а также герметичность.

Данная модель относится к категории ОНЦ и выпускается с приёмкой «5» по техническим условиям бР0.364.030ТУ. Год выпуска — 2000.

Подтверждённые особенности и технические характеристики

Разъём имеет 32 контакта и условный размер корпуса 22 мм. Покрытие контактов — серебро, что соответствует серии ОНЦ-БС-1. Сопротивление контактов составляет не более 5 мОм, а максимальный ток на контакт достигает 4 А. Рабочая температура эксплуатации — от минус 60 до плюс 85 градусов Цельсия.

Сочленение байонетное. Исполнение всеклиматическое. Вилка приборная, без кожуха, с многопозиционной поляризацией. Давление утечки — не более 0,01 литра в час при 4 Па. Минимальная наработка — 15000 часов, количество сочленений-расчленений — 250.

• Тип: субминиатюрный цилиндрический низкочастотный разъём (вилка).
• Количество контактов: 32.
• Условный размер корпуса: 22 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 5 мОм.
• Максимальный ток на контакт: до 4 А.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Сочленение: байонетное.
• Исполнение: всеклиматическое.
• Приёмка: «5» (бР0.364.030ТУ).
• Год выпуска: 2000.

Применение и условия эксплуатации

Разъём ОНЦ-БС-1-32/22-В1-3-В используется для надёжного соединения и разъединения цепей в аппаратуре, где требуется компактность и герметичность. Благодаря всеклиматическому исполнению изделие подходит для работы в различных климатических зонах. Байонетное сочленение обеспечивает быстрое и надёжное соединение, а многопозиционная поляризация исключает неправильную стыковку.

Производитель Элекон, изделие часто применяется в российской промышленности. Вилка предназначена для внутреннего монтажа, то есть устанавливается непосредственно в корпус прибора или блока. Отсутствие кожуха упрощает компоновку внутри аппаратуры.

Для корректной эксплуатации важно соблюдать предельные значения тока на контакт и температурный диапазон. Минимальная наработка в 15000 часов и 250 циклов сочленений-расчленений подтверждают ресурс изделия, достаточный для большинства применений в составе ответственной аппаратуры.

Комплектация и соответствие

В комплект поставки входит вилка ОНЦ-БС-1-32/22-В1-3-В в количестве одной штуки. Изделие соответствует техническим условиям бР0.364.030ТУ и имеет приёмку «5». Страна производства — Россия, производитель — Элекон. Гарантия и дополнительные сертификаты в предоставленных данных не указаны.
