Назначение

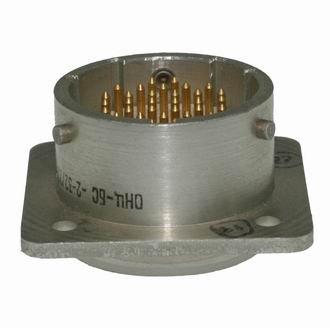

ОНЦ-БС-2-32/22-В1-3-В — это соединитель серии ОНЦ, предназначенный для объёмного монтажа и применяемый в радиоэлектронной аппаратуре. Изделие относится к категории ОНЦ и поставляется под артикулом 7241. Соединитель используется для электрического соединения проводников и обеспечивает надёжную коммутацию в составе кабельных сборок и приборных разъёмов.

В каталоге для данного товара присутствует сопутствующее описание соединителя SCM-34, который представляет собой вилку на плату с фиксатором, предназначенную для монтажа на плату. Этот разъём соответствует стандарту IDC. Указанное описание относится к конструктивно близкому изделию и приведено в качестве справочной информации о типе применяемых соединителей.

Подтверждённые особенности

Соединитель SCM-34, характеристики которого указаны в имеющихся данных, обладает следующими параметрами:

• имеет 34 контакта;
• конфигурация контактов — 2 ряда по 17 контактов;
• форма контактов — прямая;
• оснащён фиксатором для монтажа на плату;
• соответствует стандарту IDC.

Второй блок сведений в имеющемся описании относится к стабилитрону 2С516В — кремниевому диоду, предназначенному для стабилизации напряжения. Он относится к группе диодов средней мощности и имеет диффузионно-планарную конструкцию. Приведём его подтверждённые электрические и эксплуатационные параметры, поскольку они содержатся в описании товара.

• номинальное напряжение стабилизации — 13 В при токе стабилизации 5 мА;
• диапазон напряжения стабилизации — от 11,5 до 14 В;
• температурный коэффициент напряжения стабилизации — плюс-минус 0,09 процента на градус Цельсия;
• временная нестабильность напряжения — плюс-минус 1 процент;
• дифференциальное сопротивление — 18 Ом при токе 5 мА;
• минимальный ток стабилизации — 3 мА;
• максимальный ток стабилизации — 24 мА;
• максимально допустимая рассеиваемая мощность — 0,34 Вт;
• рабочий температурный диапазон — от минус 60 до плюс 125 градусов Цельсия.

Конструкция и маркировка

Стабилитрон 2С516В выпускается в стеклянном корпусе с гибкими выводами и имеет цветовую маркировку: серое кольцо указывает на его классификацию. Он также маркируется по техническим условиям аА0.339.550 ТУ и аА0.339.550 ТУ/Д6. Гарантийная наработка изделия достигает 120000 часов в облегчённых режимах.

Применение

Соединители серии ОНЦ применяются для объёмного монтажа в радиоэлектронной аппаратуре, где требуется компактное и надёжное электрическое соединение. Стабилитрон 2С516В используется в различных устройствах радиоэлектронной аппаратуры для обеспечения стабильного напряжения в указанных пределах. Его высокая надёжность и длительный срок службы делают его востребованным выбором в этой области.

Таким образом, изделие под наименованием ОНЦ-БС-2-32/22-В1-3-В с артикулом 7241 представляет собой компонент категории ОНЦ, а приведённые в описании сведения охватывают параметры соединителя SCM-34 и стабилитрона 2С516В, что позволяет использовать их при подборе и эксплуатации в составе электронных схем и монтажных сборок.
