Назначение соединителя ОНЦ-БС-2-32/22-В1-2-В

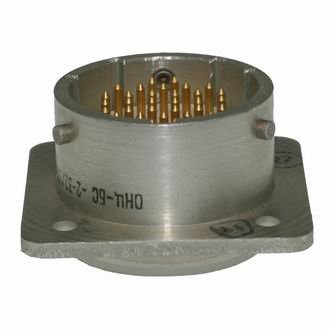

ОНЦ-БС-2-32/22-В1-2-В представляет собой субминиатюрный цилиндрический низкочастотный соединитель вилочного типа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется для надёжного соединения и разъединения электрических цепей в составе электро-, радио- и контрольно-измерительной аппаратуры специального и общего назначения.

Артикул изделия — 7240, категория — ОНЦ. Производитель в предоставленных данных не указан.

Основные электрические характеристики

Соединитель имеет 32 контакта и условный размер корпуса 22 миллиметра. Рабочая токовая нагрузка на один контакт составляет 1,8 ампера, максимальная — до 4 ампер на контакт. Суммарная максимальная токовая нагрузка на весь соединитель достигает 60 ампер.

Покрытие контактов выполнено золотом. Это отличает изделие от серии ОНЦ-БС-1, где применяется серебряное покрытие. Сопротивление контактов не превышает 5 миллиом. Максимальное рабочее напряжение составляет 250 вольт (амплитудное значение).

Ключевые параметры

• Количество контактов: 32
• Условный размер корпуса: 22 миллиметра
• Рабочая токовая нагрузка на контакт: 1,8 ампера
• Максимальный ток на контакт: до 4 ампер
• Суммарный максимальный ток: до 60 ампер
• Покрытие контактов: золото
• Сопротивление контактов: не более 5 миллиом
• Максимальное рабочее напряжение: 250 вольт (амплитудное)
• Рабочая частота: до 3 МГц

Конструкция и исполнение

ОНЦ-БС-2-32/22-В1-2-В выполнен как приборная вилка без кожуха. Конструктивное исполнение обозначено индексом «1». Вид сочленения — байонетный, что обеспечивает быстрое и надёжное соединение. Поляризация многопозиционная, обозначена индексом «1», что исключает неправильное сочленение ответных частей.

Монтаж осуществляется объёмным способом с пайкой. Изделие выполнено во всеклиматическом исполнении, обозначенном буквой «В». Это позволяет эксплуатировать соединитель при температурах от минус 60 до плюс 85 градусов Цельсия и при пониженном атмосферном давлении вплоть до 13 килопаскалей.

Показатели надёжности и применение

Минимальная наработка соединителя составляет 15 000 часов. Количество циклов сочленений-расчленений — 250. Срок сохраняемости изделия — 15 лет. Такие показатели обеспечивают длительную и стабильную работу в составе ответственных устройств.

Соединители серии ОНЦ широко востребованы в аппаратуре, где требуется компактность, устойчивость к климатическим воздействиям и стабильность электрических параметров. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при работе в цепях с малыми токами и сигналами.
