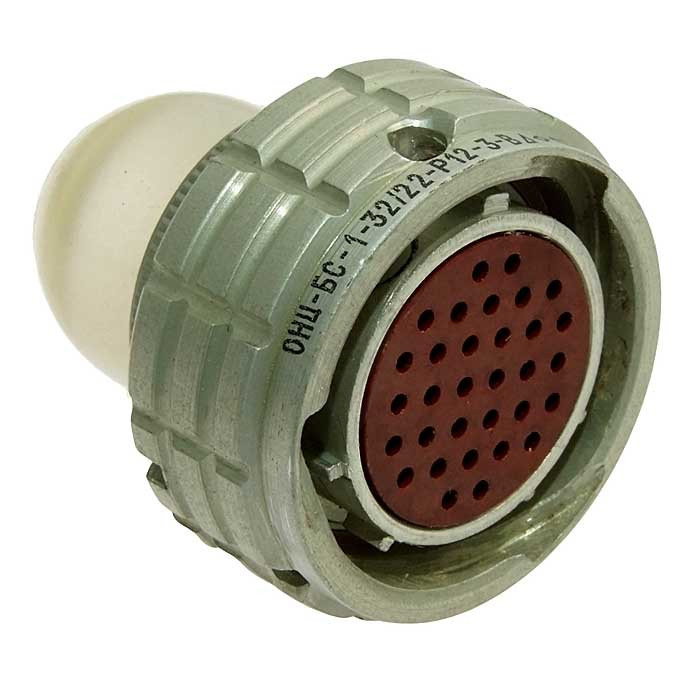

Назначение соединителя ОНЦ-БС-2-32/22-В1-2-В

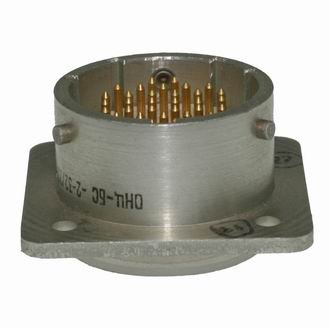

ОНЦ-БС-2-32/22-В1-2-В представляет собой субминиатюрный цилиндрический низкочастотный соединитель вилочного типа. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется там, где требуется компактное и надёжное разъёмное соединение при ограниченном монтажном объёме.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 32 контакта при условном диаметре корпуса 22 мм. Контактная группа имеет золотое покрытие, что обозначено индексом «2» в маркировке изделия. Такой тип покрытия обеспечивает стабильность переходного сопротивления при длительной эксплуатации и в условиях воздействия внешней среды.

Основные электрические параметры изделия приведены ниже:

• рабочая токовая нагрузка на контакт — 1,8 А;
• максимальный ток на одиночный контакт — 4 А;
• суммарная токовая нагрузка на соединитель — до 60 А;
• рабочее напряжение — до 250 В амплитудного значения;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Соединитель выполнен во всеклиматическом исполнении, что обозначено индексом «В» в наименовании. Это означает пригодность к эксплуатации в различных климатических зонах. Монтаж производится методом пайки, соединение с ответной частью — байонетного типа.

Условия эксплуатации и ресурсные показатели

Температурный диапазон работы соединителя составляет от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 13 кПа. Ресурс по сочленениям и расчленениям — 250 циклов. Наработка составляет не менее 15 000 часов, срок хранения — 15 лет.

Для герметичных версий соединителя нормируется скорость утечки воздуха — не более 0,01 литра в час при перепаде давления 98 кПа.

Области применения

Соединители серии ОНЦ широко используются в электронной аппаратуре, радиотехнических устройствах и контрольно-измерительных приборах. Они обеспечивают надёжное соединение и разъединение электрических цепей при внутреннем монтаже. Благодаря компактным размерам и всеклиматическому исполнению изделие подходит для оборудования, работающего в сложных условиях и при ограниченном пространстве для размещения разъёмов.

Ключевые преимущества

1. Субминиатюрный корпус диаметром 22 мм при 32 контактах позволяет экономить монтажный объём.
2. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость.
3. Байонетное соединение обеспечивает быстрое и надёжное сочленение.
4. Всеклиматическое исполнение расширяет географию и условия применения.
5. Высокий ресурс и длительный срок хранения подтверждают пригодность для ответственных систем.
