Назначение

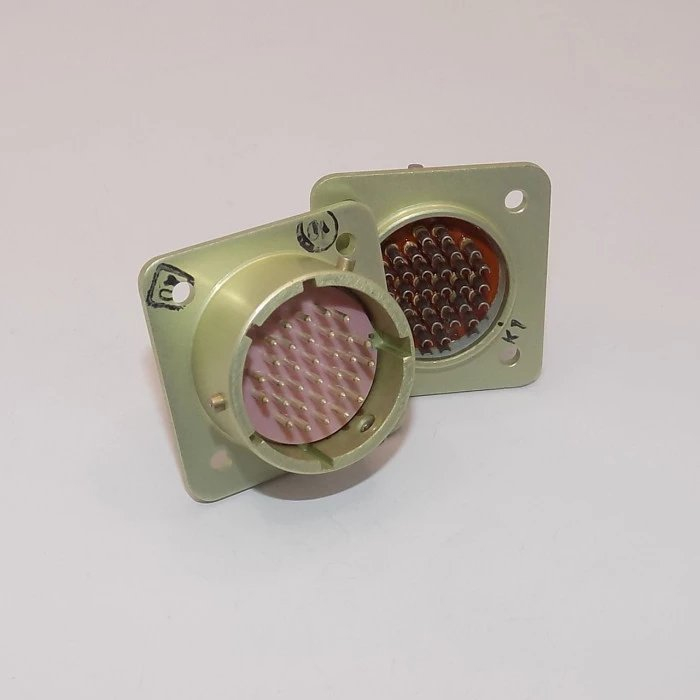

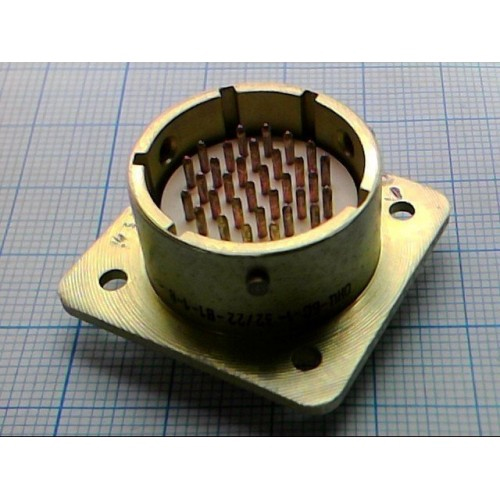

Соединитель ОНЦ-БС-1-32/22-В1-1-В (артикул 7178) представляет собой цилиндрический низкочастотный быстрорасчленяемый субминиатюрный соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов в электронной аппаратуре специального и общего назначения.

Изделие относится к категории ОНЦ и применяется при внутреннем монтаже оборудования, где требуется надежное байонетное сочленение и защита контактных групп от внешних воздействий.

Конструктивное исполнение и особенности

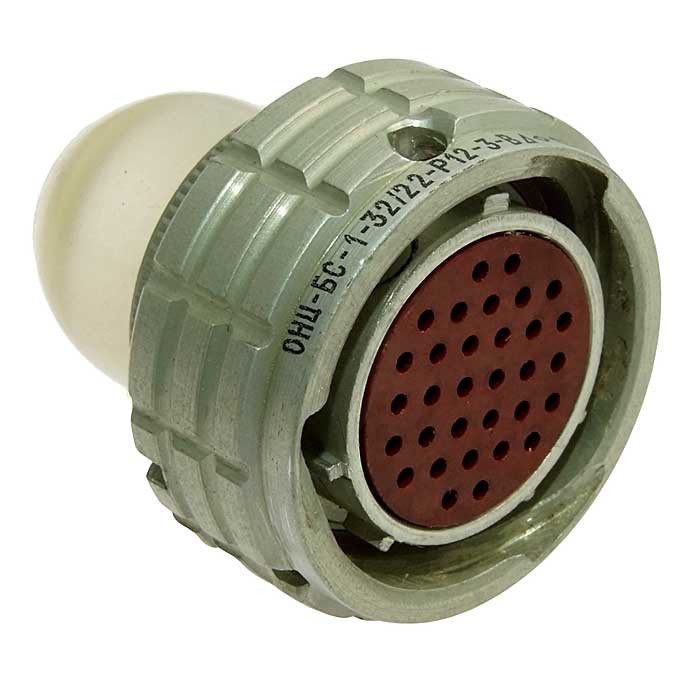

Соединитель выполнен во всеклиматическом исполнении и состоит из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение между частями — байонетное, поляризация — многошпоночная. Контакты имеют серебряное покрытие. Монтаж объемный, осуществляется пайкой. Розетки выпускаются с прямым пластмассовым кожухом.

Основные конструктивные параметры

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый, субминиатюрный.
• Исполнение: всеклиматическое.
• Монтаж: внутренний, объемный, пайкой.
• Состав: герметичная приборная вилка и негерметичная кабельная розетка.
• Сочленение: байонетное.
• Поляризация: многошпоночная.
• Покрытие контактов: серебро.
• Количество контактов: 32.
• Условный диаметр корпуса: 22 мм.

Электрические параметры

• Максимальное рабочее напряжение: 250 В.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.
• Емкость между любыми соседними контактами: не более 5 пФ.
• Сопротивление контактов: не более 5 МОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

Эксплуатационные характеристики

Изделие рассчитано на работу в широком диапазоне внешних воздействий. Оно сохраняет работоспособность при пониженном атмосферном давлении, повышенной влажности и интенсивных механических нагрузках.

• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 200 м/с².
• Механический удар одиночного действия: 10000 м/с².
• Механический удар многократного действия: 1471 м/с².
• Атмосферное пониженное давление: 1,3×10 в минус четвёртой степени Па.
• Повышенная относительная влажность воздуха при температуре +35 °C: 98%.
• Рабочая температура окружающей среды: от -60 до +85 °C.
• Минимальная наработка: 15000 часов.
• Количество сочленений-расчленений: 250.
• Срок сохраняемости: 15 лет.

Расшифровка обозначения

Маркировка соединителя содержит информацию о типе, покрытии контактов, числе контактов, диаметре корпуса, части соединителя, конструктивном исполнении, поляризации и климатическом исполнении.

• ОНЦ-БС — тип соединителя.
• 1 — покрытие контактов: серебро.
• 32 — количество контактов.
• 22 — условный диаметр корпуса.
• В — часть соединителя: вилка.
• 1 — конструктивное исполнение: вилка приборная.
• 1 — многопозиционная поляризация.
• В — всеклиматическое исполнение.
