Назначение

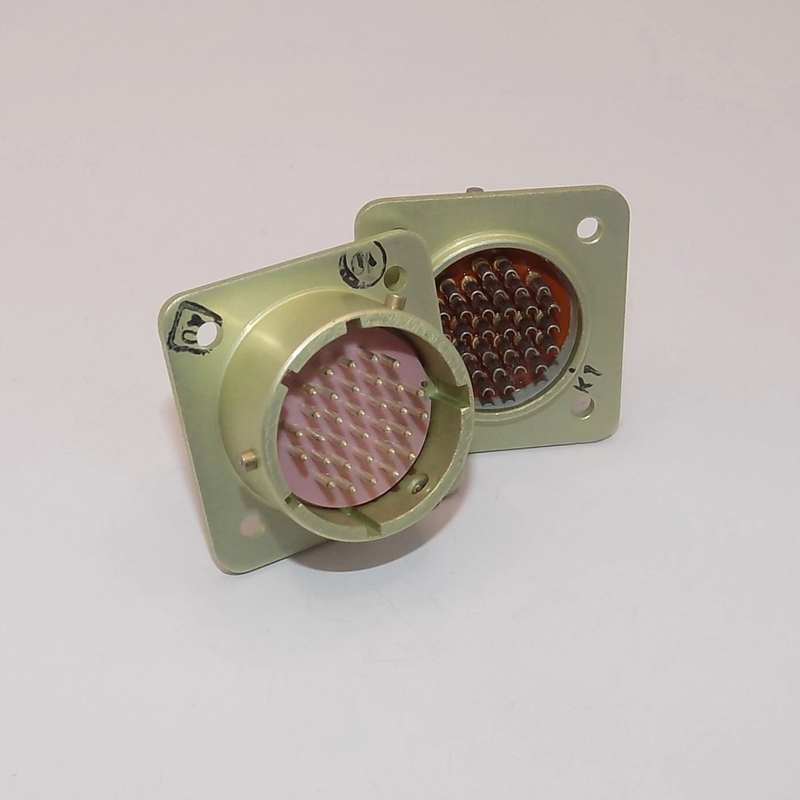

ОНЦ-БС-1-32/22-Р12-3-В «5» — российский круглый электрический разъём байонетного типа серии ОНЦ-БС производства завода «Элекон». Изделие представляет собой кабельную розетку и предназначено для внутреннего монтажа в составе радиоэлектронной аппаратуры и промышленного оборудования. Соединитель обеспечивает надёжное многоконтактное электрическое соединение в жёстких климатических условиях эксплуатации.

Разъём выпускается во всеклиматическом исполнении по техническим условиям АШДК.434410.088ТУ и бР0.364.030ТУ. Такое исполнение рассчитано на работу в широком диапазоне температур и при повышенной влажности, что делает изделие пригодным для применения в аппаратуре, эксплуатируемой в сложных условиях.

Подтверждённые особенности и характеристики

Конструкция соединителя — цилиндрическая байонетная, серия ОНЦ-БС. Буква «Р» в обозначении указывает на то, что частью соединителя является розетка. Байонетный тип сочленения обеспечивает быстрый монтаж и демонтаж, а также устойчивость к вибрационным нагрузкам.

• Количество контактов — 32, условный размер корпуса — 22, что определяет габаритные и присоединительные размеры изделия.
• Покрытие контактов — серебро, что соответствует индексу «1» в обозначении серии ОНЦ-БС.
• Исполнение — всеклиматическое, обозначено буквой «В».
• Максимальное рабочее напряжение амплитудное — обычно до 250 вольт.
• Максимальный ток на контакт — порядка нескольких ампер; для серии ОНЦ-БС-1-1 указано 4 ампера на контакт, аналогичные значения характерны и для других типономиналов ряда.
• Конструктивное исполнение «12» — кабельная розетка с пластмассовым кожухом, герметичная, с присоединительной резьбой под кабельный ввод. Типичные параметры: наружный диаметр корпуса около 31 миллиметра, присоединительная резьба примерно M22 на 0,75, максимальная длина порядка 34 миллиметров.
• Кожух «5» — доработанный, что подразумевает улучшенную механическую защиту и герметизацию без изменения контактной части и основных размеров.
• Ресурс соединителя группы ОНЦ-БС-1 — обычно порядка 250 сочленений и до 15 000 часов работы.
• Приемка — «5». Год выпуска — 2014.

Применение

Разъём ОНЦ-БС-1-32/22-Р12-3-В «5» применяется в радиоэлектронной аппаратуре и промышленном оборудовании, где требуется надёжное многоконтактное соединение в жёстких климатических условиях. К типовым областям применения относятся измерительные приборы, радиоэлектронные комплексы, средства связи и системы автоматики.

Благодаря всеклиматическому исполнению, серебряному покрытию контактов и байонетному сочленению соединитель подходит для тех участков аппаратуры, где важны стабильность контакта, удобство коммутации и устойчивость к вибрациям. Изделие рассчитано на внутренний монтаж, поэтому его установка предполагается внутри корпусов приборов и блоков оборудования.
