Назначение

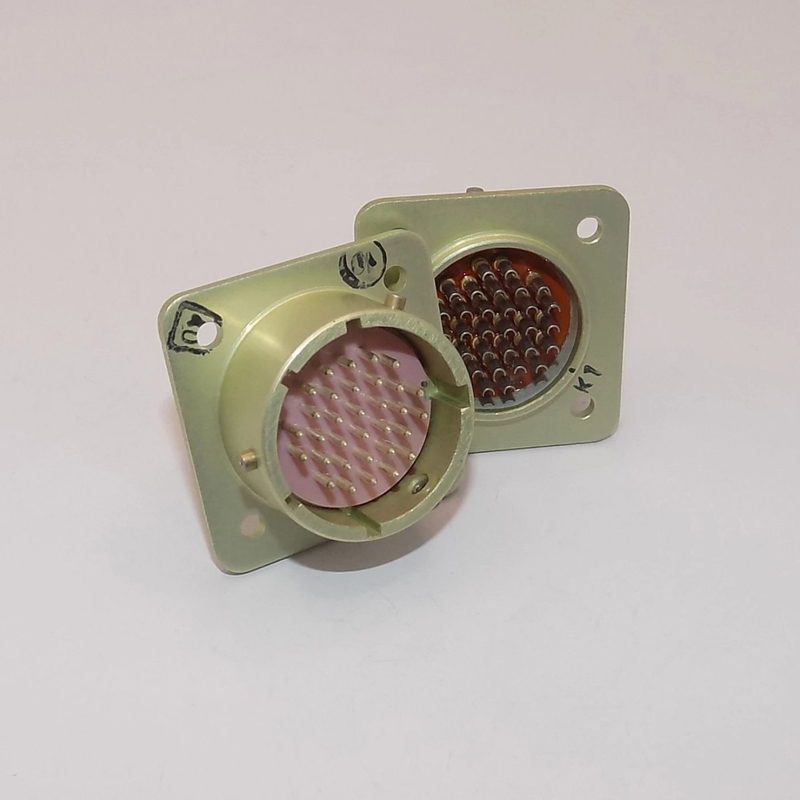

ОНЦ-БС-1-32/22-Р12-3-В от производителя Элекон «5» представляет собой всеклиматическую кабельную розетку цилиндрического разъёма серии ОНЦ-БС. Изделие предназначено для внутреннего монтажа и применяется для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3000 кГц, а также импульсных токов. Розетка востребована в различных электромеханических системах, где требуется надёжное и компактное соединительное решение.

Подтверждённые особенности и технические характеристики

Конструкция разъёма обеспечивает стабильный электрический контакт и устойчивость к внешним воздействиям. Ниже приведены ключевые параметры, заявленные для данной модели.

• Тип соединения — байонетный, с многопозиционной поляризацией, позиция 3.
• Количество контактов — 22, плюс контакт Р12.
• Условный размер корпуса — 32.
• Форма корпуса — круглая, компактные размеры, прямой пластмассовый кожух.
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 500–1000 МОм.
• Максимальное рабочее напряжение — до 250 В (амплитудное значение).
• Ток на контакт — до 4 А.
• Ресурс сочленений — до 250 циклов.
• Исполнение — всеклиматическое, изготовлено по ТУ бР0.364.030ТУ.
• Приемка — «5».
• Год выпуска — 2013.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению розетка ОНЦ-БС-1-32/22-Р12-3-В подходит для эксплуатации в составе промышленных систем и цепей электроники, где предъявляются повышенные требования к надёжности соединения. Внутренний монтаж предполагает установку изделия внутри корпусов приборов, шкафов и блоков, что делает его удобным решением для стационарного оборудования.

Байонетный тип соединения с многопозиционной поляризацией исключает ошибку при сочленении ответных частей и обеспечивает быстрое подключение без применения специального инструмента. Компактный корпус условного размера 32 с прямым пластмассовым кожухом позволяет размещать разъём в ограниченном пространстве монтажного объёма.

Совместимость и области использования

Разъём применяется в электромеханических системах для передачи постоянного, переменного и импульсного тока. Серебряное покрытие контактов и низкое переходное сопротивление до 5 мОм способствуют стабильной работе слаботочных и силовых цепей в пределах заявленных токовых и частотных параметров.

1. Промышленная электроника и блоки управления.
2. Измерительные и электромеханические системы.
3. Оборудование, требующее коммутации цепей с частотой до 3000 кГц.

Изделие выпускается по техническим условиям бР0.364.030ТУ, что подтверждает его соответствие установленным требованиям для всеклиматического исполнения. Ресурс до 250 циклов сочленения рассчитан на длительную эксплуатацию при соблюдении штатных условий монтажа и подключения.
