Назначение соединителя ОНЦ-БС-1-32/22-Р12-1-В

ОНЦ-БС-1-32/22-Р12-1-В — цилиндрический низкочастотный электрический соединитель серии ОНЦ-БС-1 производства завода ЭЛЕКОН. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до примерно 3 МГц и импульсного тока. Соединитель применяется там, где требуется быстрое и надёжное подключение и отключение кабельных линий к приборному оборудованию, а также сохранение работоспособности при воздействии неблагоприятных климатических факторов.

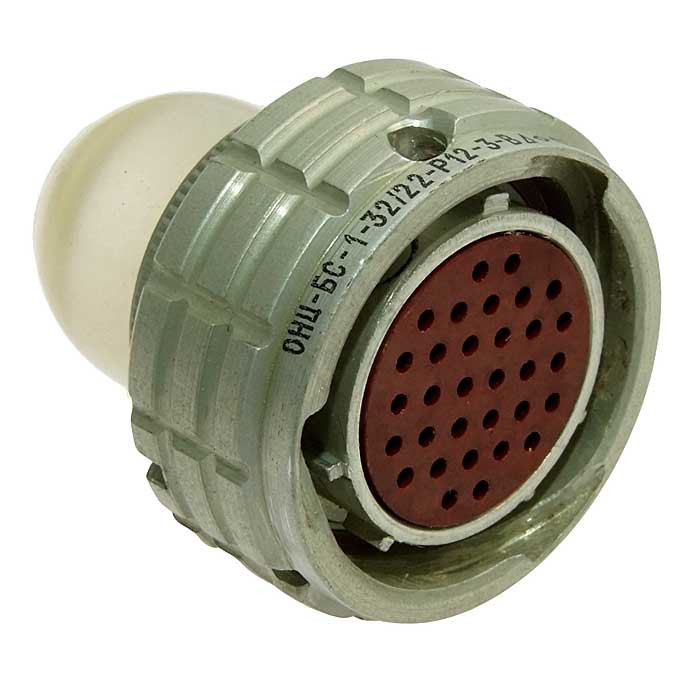

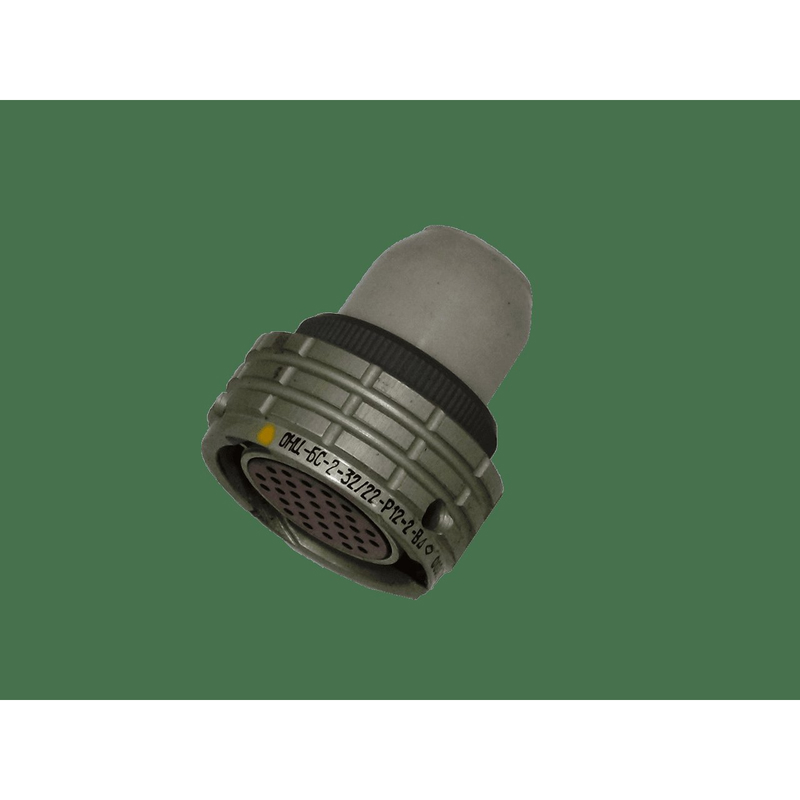

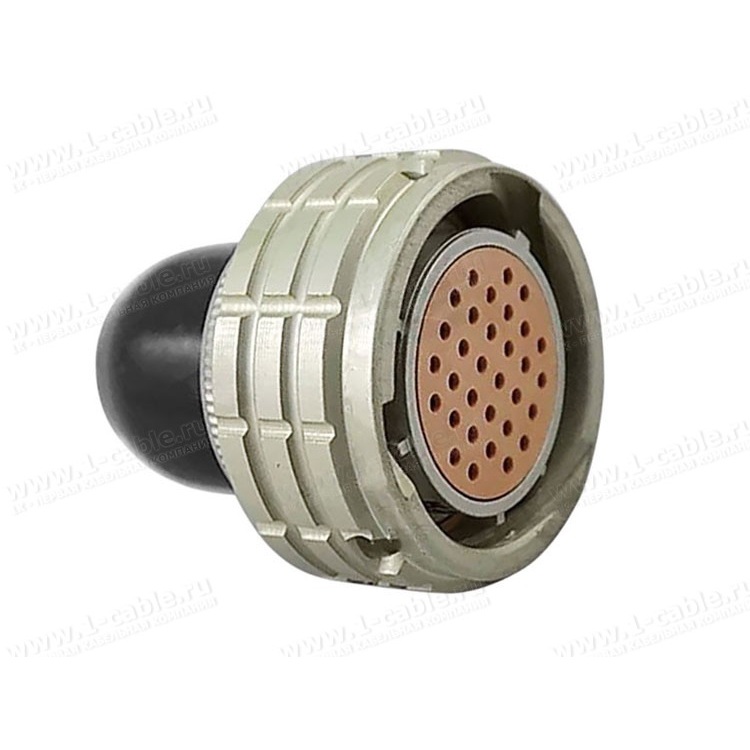

Конструктивно разъём состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки, предназначенной для монтажа на кабель. Розетка выполнена с прямым пластмассовым кожухом. Такое исполнение позволяет использовать соединитель для внутреннего монтажа, в том числе в составе приборов и устройств, где требуется герметичность со стороны приборной части.

Подтверждённые особенности и технические решения

В серии ОНЦ-БС-1 реализован ряд конструктивных решений, повышающих надёжность соединения и удобство эксплуатации. Ниже перечислены особенности, подтверждённые для данной модели.

• Корпуса имеют многошпоночную поляризацию, которая исключает ошибочное сочленение и обеспечивает правильную ориентацию ответных частей при подключении.
• Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее надёжность электрического соединения.
• Сочленение выполняется байонетным способом: разъём быстро входит в зацепление и фиксируется поворотом корпуса, что обеспечивает надёжный контакт и простоту подключения и отключения.
• Соединитель выпускается во всеклиматическом исполнении, что обеспечивает работу в широком диапазоне температур и при повышенной влажности при соблюдении требований технических условий.
• Изделие рассчитано на работу в цепях постоянного и переменного тока, включая высокочастотные сигналы до порядка 3 МГц.
• Максимальное амплитудное напряжение обычно составляет до 250 В, что типично для подобных разъёмов серии ОНЦ-БС-1.

Применение и условия эксплуатации

Соединитель ОНЦ-БС-1-32/22-Р12-1-В применяется для внутреннего монтажа в радиоэлектронной аппаратуре, приборах и устройствах, где необходима коммутация низкочастотных и импульсных цепей. Благодаря герметичной приборной вилке и негерметичной кабельной розетке с прямым пластмассовым кожухом изделие удобно использовать в составе кабельных сборок, подключаемых к приборам.

Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне температур и при повышенной влажности. При этом обязательным условием является соблюдение требований технических условий, например АШДК.434410.088ТУ, которые устанавливают допустимые режимы работы, параметры окружающей среды и правила монтажа.

Байонетный механизм фиксации обеспечивает быстрое сочленение и расчленение без применения специального инструмента, что важно при частых подключениях и отключениях. Многошпоночная поляризация предотвращает неправильное соединение частей, а серебряное покрытие контактов поддерживает стабильное переходное сопротивление в течение срока службы.

Краткие сведения о товаре

• Наименование: ОНЦ-БС-1-32/22-Р12-1-В Элекон.
• Артикул: 7183.
• Категория: ОНЦ.
• Производитель: ЭЛЕКОН.
• Тип: цилиндрический низкочастотный электрический соединитель серии ОНЦ-БС-1.
• Состав: герметичная приборная вилка и негерметичная кабельная розетка с прямым пластмассовым кожухом.
• Покрытие контактов: серебряное.
• Способ сочленения: байонетный.
• Поляризация: многошпоночная.
• Исполнение: всеклиматическое.
• Область применения: внутренний монтаж, коммутация цепей постоянного, переменного и импульсного тока.
