Назначение соединителя ОНЦ-БС-1-32/22-Р12-1-В

ОНЦ-БС-1-32/22-Р12-1-В производства «Элекон» — это цилиндрический низкочастотный электрический соединитель российского изготовления, относящийся к серии ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотами до 3000 кГц и импульсного тока. Соединитель применяется в авиационной, радиоэлектронной и промышленной аппаратуре, где требуется надёжное и стабильное соединение контактов при воздействии внешних факторов.

Основное назначение изделия — обеспечение электрической стыковки приборных блоков и кабельных линий внутри аппаратуры. Вилка монтируется на приборной панели, шасси или печатной плате, а розетка подключается к кабельной сети. Такая схема позволяет быстро сочленять и расчленять цепи при сборке, настройке и обслуживании электронного оборудования.

Конструкция и подтверждённые особенности

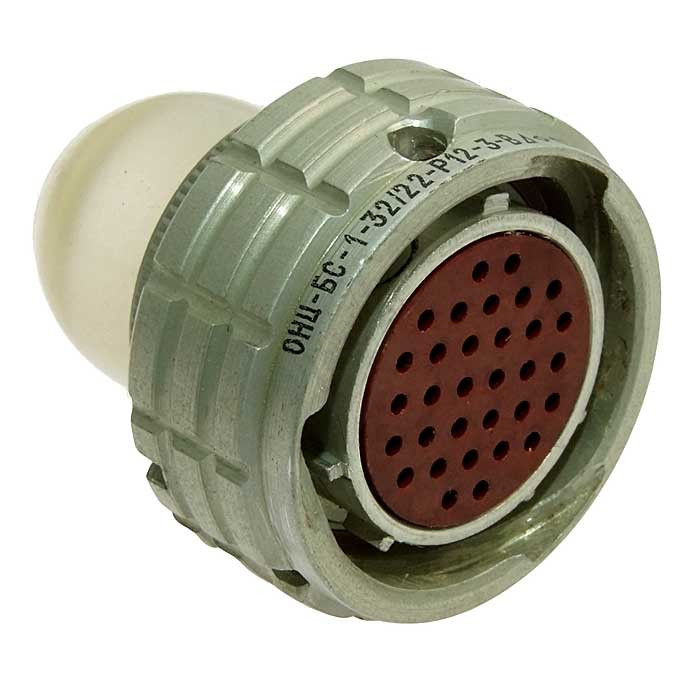

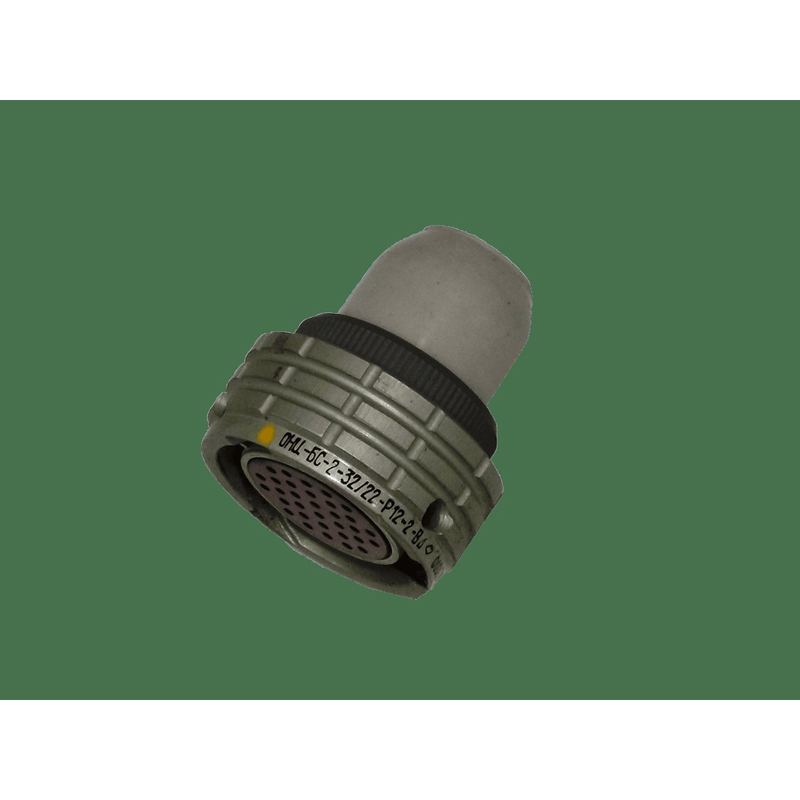

Соединитель ОНЦ-БС-1-32/22-Р12-1-В состоит из двух ответных частей: герметичной приборной вилки и негерметичной кабельной розетки с прямым пластмассовым кожухом. Сочленение выполнено по байонетному принципу, что обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения.

• Корпуса имеют многошпоночную поляризацию, исключающую неправильное сочленение ответных частей.
• Применена многопозиционная установка изоляторов, предотвращающая ошибочное или несанкционированное подключение.
• Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик.
• Максимальное рабочее напряжение составляет порядка 250 В (амплитудное значение).
• Допускается работа в цепях с частотами до 3000 кГц.
• Исполнение всеклиматическое, рассчитанное на широкий диапазон температур и влажности, включая вибрации и перепады давления.

Маркировка «ОНЦ-БС-1-32/22-Р12-1-В» отражает тип соединителя (ОНЦ-БС-1), количество и шаг контактов (32/22), а также вариант поляризации и исполнения (Р12, всеклиматическое исполнение).

Область применения и монтаж

Соединитель ориентирован преимущественно на внутренний монтаж. Приборная вилка устанавливается на печатную плату или в состав приборного блока, а кабельная розетка — на кабель. Такое разделение позволяет использовать изделие в электронных блоках, приборах и кабельных сетях, где требуется герметичное сочленение контактов со стороны аппаратуры.

Благодаря всеклиматическому исполнению соединитель пригоден для эксплуатации в составе оборудования, работающего в условиях повышенной влажности, вибрационных нагрузок и перепадов давления. Серебряное покрытие контактов обеспечивает низкое и стабильное переходное сопротивление на протяжении срока службы. Изделие применяется в авиационной, радиоэлектронной и промышленной аппаратуре, в том числе в составе бортовых и наземных electronic-систем, где предъявляются требования к надёжности коммутации.

Ключевые технические данные

• Тип: цилиндрический низкочастотный соединитель серии ОНЦ-БС-1.
• Количество и шаг контактов: 32/22.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: порядка 250 В (амплитудное значение).
• Диапазон частот: до 3000 кГц.
• Сочленение: байонетное.
• Исполнение: всеклиматическое.
• Комплектация: герметичная приборная вилка и негерметичная кабельная розетка с прямым пластмассовым кожухом.
• Производитель: «Элекон».
• Артикул: 7182.

Соединитель ОНЦ-БС-1-32/22-Р12-1-В является взаимозаменяемым элементом для соответствующего типа аппаратуры и подбирается по числу контактов, типу сочленения и условиям эксплуатации. Перед установкой необходимо убедиться в соответствии поляризации и исполнения требованиям конкретного электронного блока.
