Назначение соединителя ОНЦ-БС-2-32/22-Р12-4-В

ОНЦ-БС-2-32/22-Р12-4-В — кабельная розетка низкочастотного цилиндрического соединителя серии ОНЦ-БС. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Розетка устанавливается на кабель и работает в паре с герметичной приборной вилкой соответствующего типоразмера.

Область применения — электро-, радио- и контрольно-измерительная аппаратура, где требуется надёжное многоразовое сочленение при воздействии внешних механических и климатических факторов. Исполнение всеклиматическое, по техническим условиям БР0.364.030.

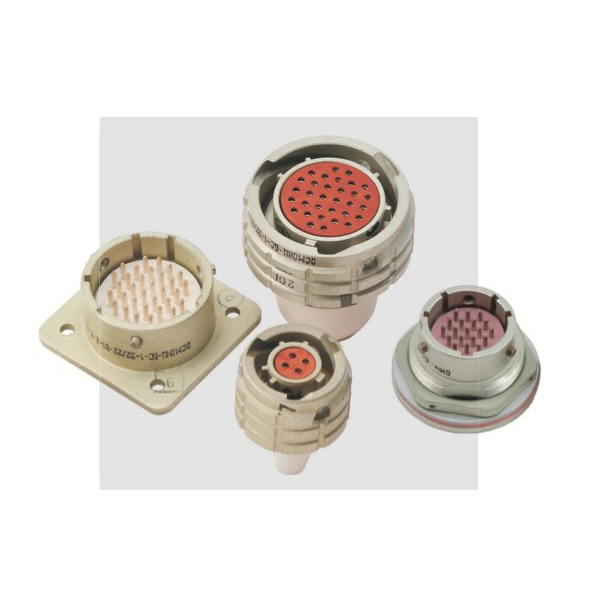

Конструкция и особенности серии ОНЦ-БС

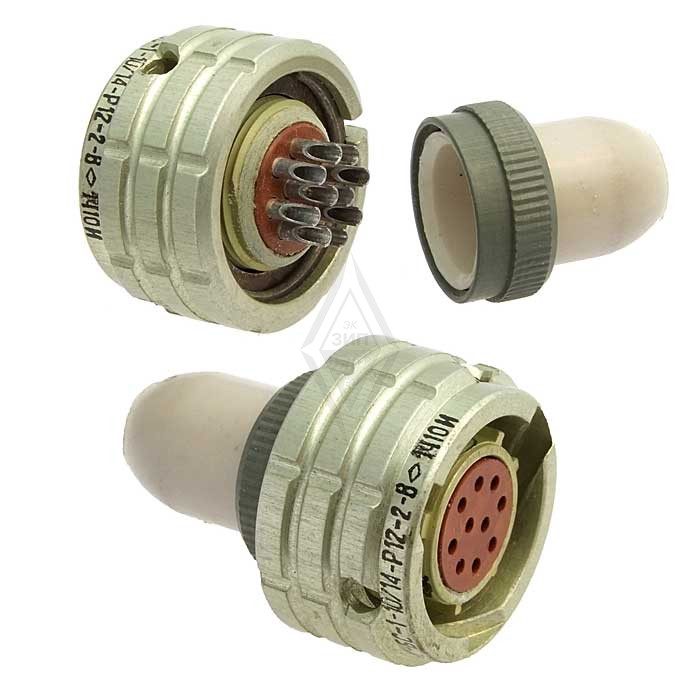

Соединители ОНЦ-БС-2 построены по схеме «герметичная приборная вилка — негерметичная кабельная розетка». Кабельная часть имеет кожух и рассчитана на объёмный монтаж пайкой, что позволяет выполнять разветвлённые жгуты непосредственно на объекте.

Корпуса снабжены многошпоночной поляризацией, которая исключает несанкционированное или ошибочное соединение ответных частей. Сочленение байонетное, обеспечивающее быстрое соединение и разъединение с фиксацией от саморасцепления.

Технические характеристики

• Количество контактов: 32 плюс один.
• Условный размер корпуса: 22 мм.
• Рабочая токовая нагрузка на контакт: 1,8 А.
• Максимальная токовая нагрузка: 4 А на контакт, 60 А суммарно.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от минус 60 до плюс 85 градусов Цельсия.
• Вид сочленения: байонетный.
• Количество соединений: 250.
• Срок сохраняемости: 15 лет.
• Минимальная наработка: 15 000 часов.

Стойкость к внешним воздействиям

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц при ускорении 200 метров на секунду в квадрате, удары с ускорением до 10 000 метров на секунду в квадрате, а также пониженное атмосферное давление 13 кПа. Совокупность этих параметров подтверждает пригодность розетки для эксплуатации в жёстких условиях на подвижных и высотных объектах.

Применение и монтаж

Розетка ОНЦ-БС-2-32/22-Р12-4-В применяется в составе кабельных сборок и жгутов. Монтаж проводников выполняется пайкой в объёмном исполнении, что требует аккуратности при подготовке концов проводов и соблюдения температурного режима пайки для сохранения свойств изоляционных материалов.

1. Подготовить кабель и разделку проводов по требуемой длине.
2. Выполнить пайку проводников к контактам розетки согласно схеме соединений.
3. Установить кожух и закрепить кабель.
4. Сочленить розетку с ответной вилкой до срабатывания байонетного фиксатора.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление при многократных сочленениях. Ресурс в 250 соединений и наработка 15 000 часов делают розетку пригодной как для стационарной, так и для периодически коммутируемой аппаратуры.

Итоговые сведения

ОНЦ-БС-2-32/22-Р12-4-В сочетает компактный корпус условным размером 22 мм, 32 сигнальных контакта с дополнительным контактом, широкий температурный диапазон и высокую стойкость к механическим нагрузкам. Артикул изделия — 7248, категория — ОНЦ. Производитель в предоставленных данных не указан.
