Назначение разъёма ОНЦ-БС-2-32/22-Р12-3-В

ОНЦ-БС-2-32/22-Р12-3-В — это субминиатюрный цилиндрический низкочастотный электрический разъём всеклиматического исполнения. Он предназначен для надёжного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Применение разъёма обеспечивает стабильную передачу электрических сигналов и питания между составными частями оборудования в условиях повышенных требований к надёжности соединения.

Основные характеристики

Разъём имеет 32 контакта. Условный размер корпуса составляет 22 мм. Сочленение выполняется с помощью байонетного механизма с многопозиционной поляризацией, что исключает неправильное подключение. Рабочий ток на контакт равен 1,8 А, максимальный ток на одиночный контакт — 4 А, суммарный ток на разъём — до 60 А. Максимальное напряжение составляет 250 В (амплитудное значение).

Электрические параметры контактов и изоляции:

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Покрытие контактов — серебро.

Конструкция и монтаж

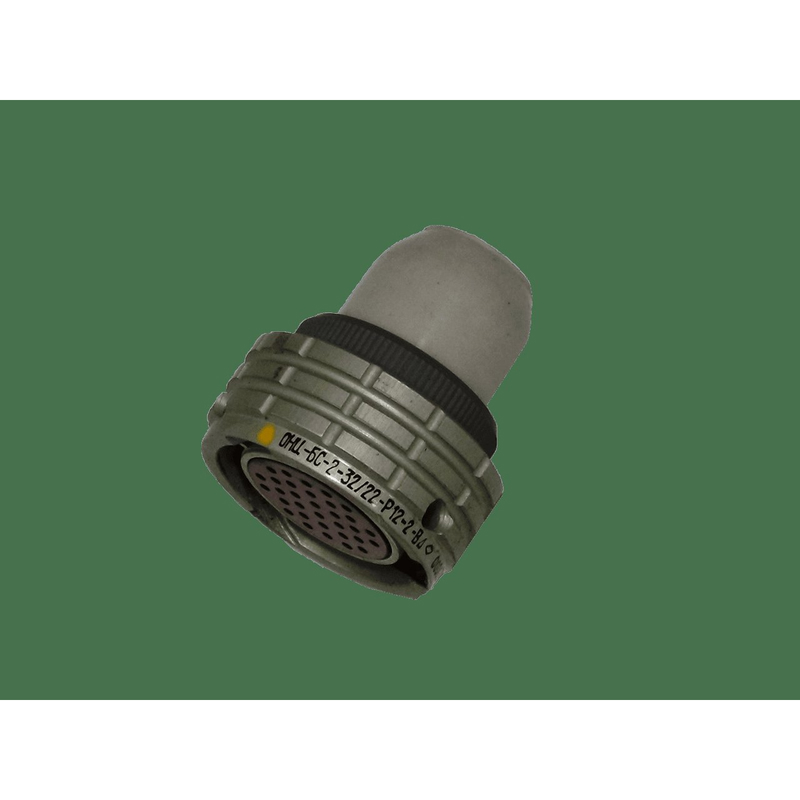

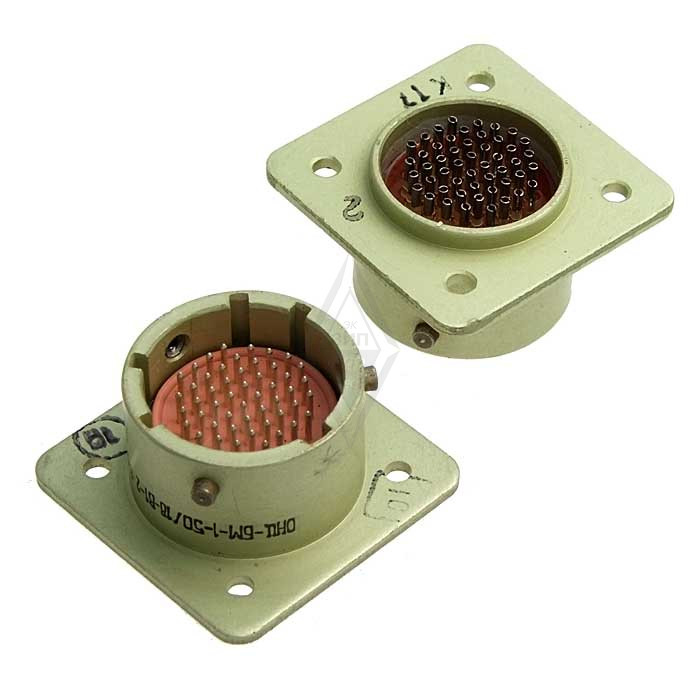

Разъём состоит из герметичной приборной вилки и негерметичной кабельной розетки для объёмного монтажа с пайкой. Габаритный диаметр корпуса составляет 31 мм, присоединительная резьба — M22 на 0,75. Разъём подходит для кабеля сечением от 12 до 16 мм².

Условия эксплуатации

Всеклиматическое исполнение определяет устойчивость разъёма к широкому набору внешних воздействий. Он работает при температурах от минус 60 до плюс 85 °C (в некоторых вариантах — до плюс 125 °C), а также при пониженном атмосферном давлении до 13 кПа.

Подтверждённые особенности по механическим и климатическим нагрузкам:

• Устойчивость к вибрации в диапазоне от 1 Гц до 5 кГц при ускорении до 200 метров на секунду в квадрате.
• Устойчивость к ударам с ускорением до 10 000 метров на секунду в квадрате.
• Герметичность: утечка воздуха — не более 0,01 литра в час.

Ресурс и применение

Назначенный ресурс разъёма включает 250 сочленений-расчленений, наработку 15 000 часов и срок хранения 15 лет. Такое сочетание параметров делает ОНЦ-БС-2-32/22-Р12-3-В пригодным для использования в приборах и кабельных сборках, где требуется герметичное и виброустойчивое соединение цепей постоянного, переменного и импульсного тока. Разъём рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, в том числе при воздействии низких и высоких температур, пониженного давления и интенсивных механических нагрузок.
