Назначение разъёма ОНЦ-БС-2-32/22-Р12-3-В

ОНЦ-БС-2-32/22-Р12-3-В представляет собой субминиатюрный цилиндрический электрический разъём низкочастотного типа. Изделие предназначено для надёжного соединения в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Разъём применяется там, где требуется компактное, виброустойчивое и герметичное соединение с большим числом контактов.

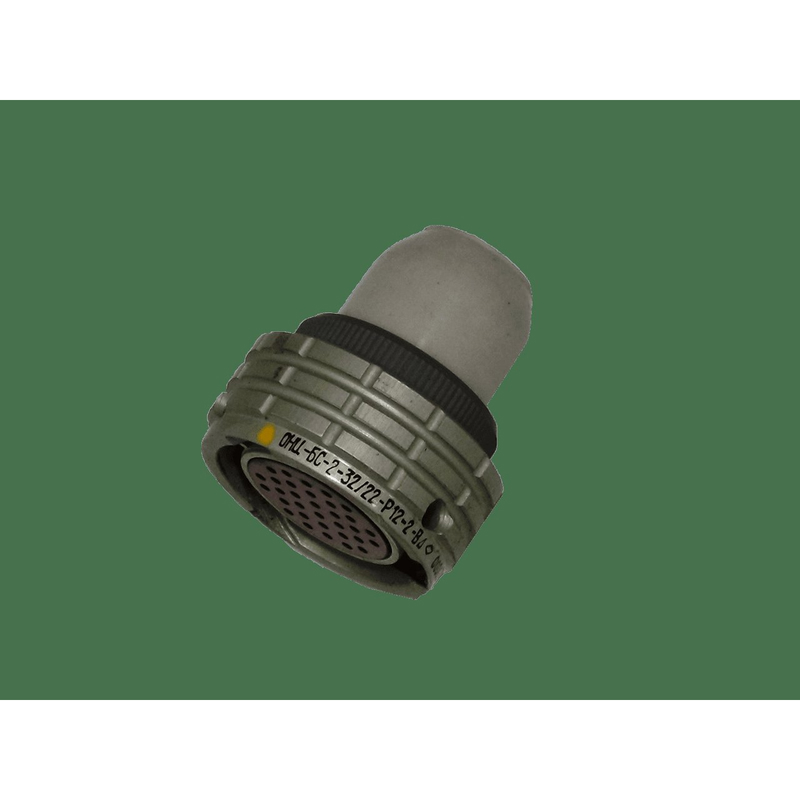

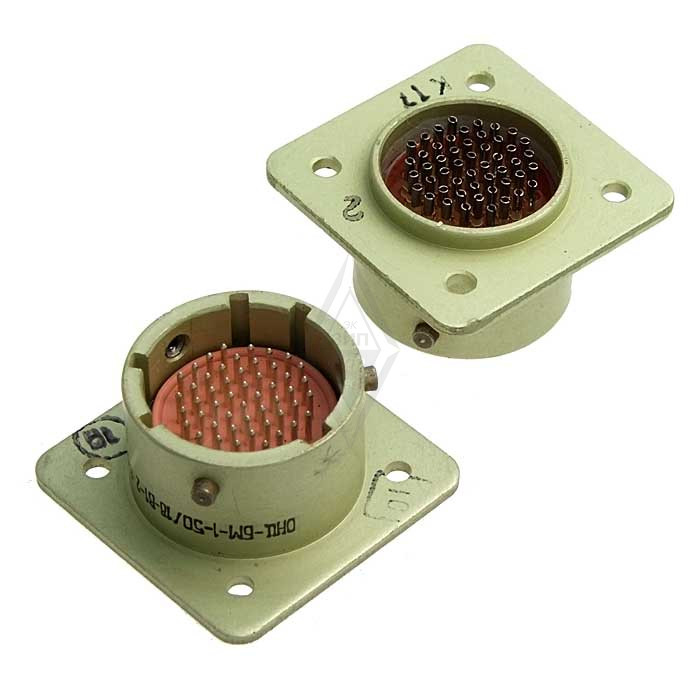

Конструкция состоит из герметичной приборной вилки и негерметичной кабельной розетки с объёмным монтажом. Для предотвращения неправильного соединения предусмотрена многошпоночная поляризация. Сочленение выполняется байонетным способом, монтаж — объёмный с пайкой.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры изделия приведены ниже.

• Количество контактов — 32.
• Условный размер корпуса — 22 мм.
• Рабочая токовая нагрузка на контакт — 1,8 А.
• Максимальная нагрузка на одиночный контакт — 4 А.
• Суммарная токовая нагрузка — до 60 А.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Разъём выполнен во всеклиматическом исполнении, что подтверждается буквой В в обозначении. Изделие рассчитано на работу при температурах от минус 60 до плюс 85 градусов Цельсия и при пониженном атмосферном давлении до 13 кПа.

Разъём устойчив к воздействию вибрации в диапазоне от 1 до 5 кГц с ускорением до 200 метров на секунду в квадрате. Он выдерживает одиночные удары с ускорением до 10 000 метров на секунду в квадрате. Ресурс составляет до 250 сочленений-расчленений, а наработка — не менее 15 000 часов.

Герметичность и сохраняемость

Герметичная вилка обеспечивает скорость утечки воздуха не более 0,01 литра в час при перепаде давления 98 060 Па. Срок сохраняемости изделия составляет 15 лет.

Применение

ОНЦ-БС-2-32/22-Р12-3-В применяется в составе электрических цепей, где необходимо передавать сигналы и питание через компактный многоконтактный соединитель. Благодаря всеклиматическому исполнению разъём подходит для эксплуатации в жёстких условиях: при широком диапазоне температур, пониженном давлении, вибрации и ударах. Герметичная вилка позволяет использовать изделие в установках, где требуется ограничение утечки воздуха.

Типовые сферы применения связаны с приборостроением, измерительной и радиотехнической аппаратурой, а также с оборудованием, работающим в условиях повышенных механических и климатических нагрузок. Обозначение ОНЦ указывает на принадлежность к категории низкочастотных цилиндрических разъёмов.

Комплектация и сведения о товаре

Артикул изделия — 7246, категория — ОНЦ. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart не приводятся. Сведения о стране производства, гарантии, сертификатах и точной комплектации поставки в исходных данных не содержатся и здесь не указываются.
