Назначение

Соединитель ОНЦ-БС-1-32/22-Р12-1-В, артикул 7181, категория ОНЦ, представляет собой часть серии субминиатюрных быстрорасчленяемых герметичных соединителей. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Конструкция позволяет выполнять быстрое сочленение и расчленение, а герметичное исполнение обеспечивает работоспособность в условиях, указанных в технических характеристиках.

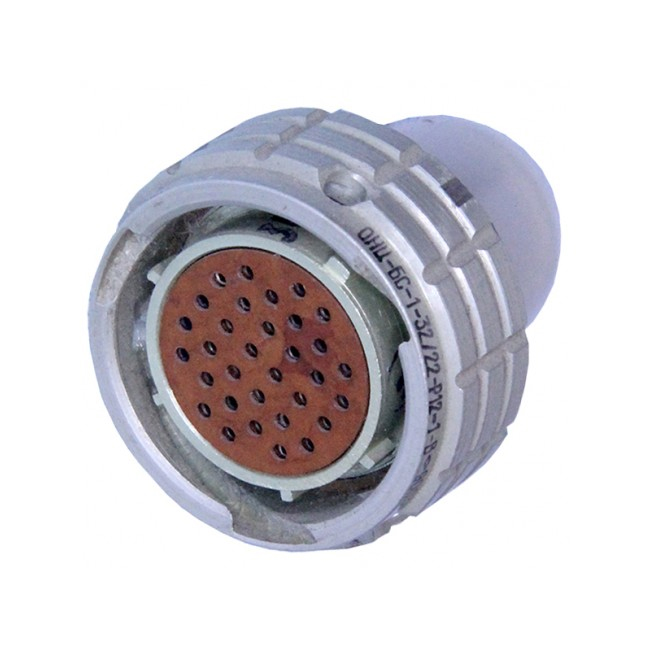

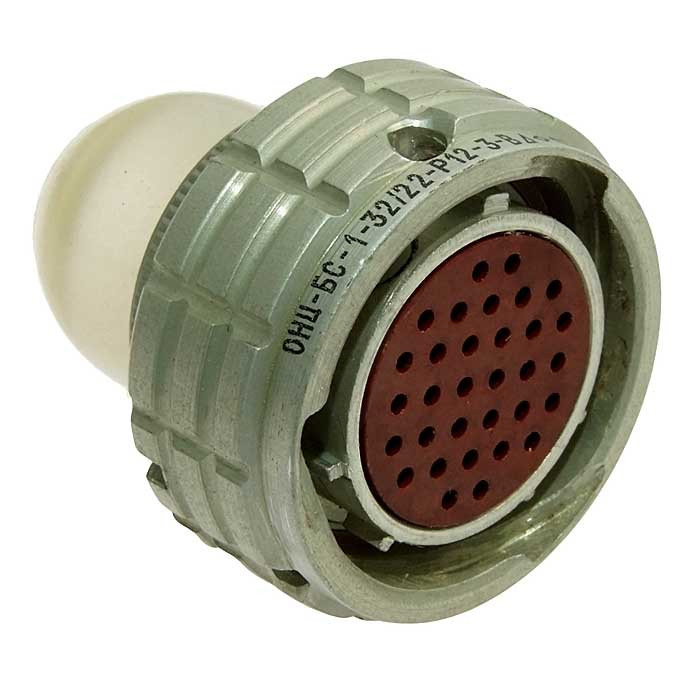

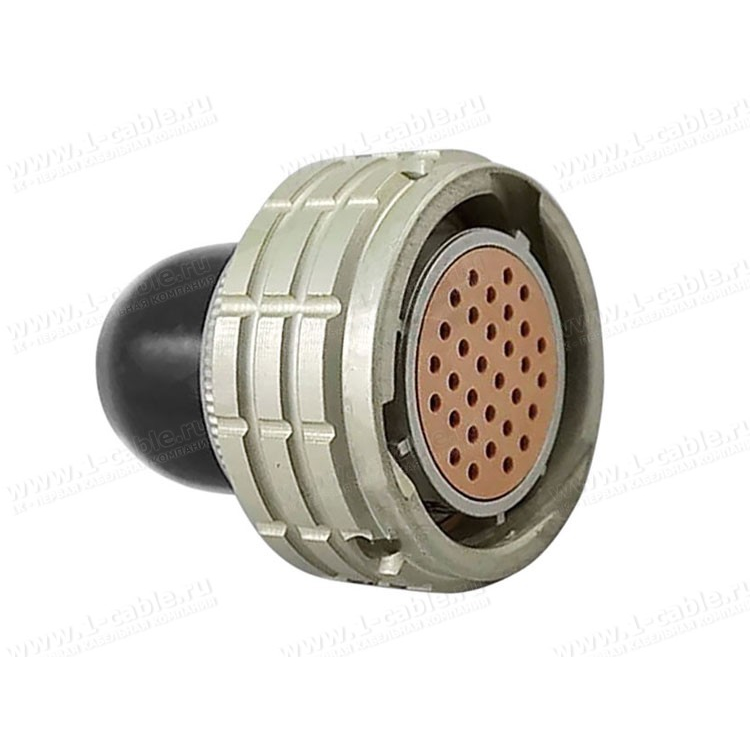

Соединитель состоит из вилки и розетки. В данном конструктивном исполнении применяется кабельная розетка с кожухом, обозначенная как Р12. Байонетное сочленение обеспечивает фиксацию ответных частей и удобство эксплуатации.

Конструктивные особенности

Изделие относится к субминиатюрным соединителям серии ОНЦ-БС-1. Ниже перечислены подтверждённые особенности данной модели.

• Состав: вилка и розетка.
• Тип сочленения: байонетное.
• Покрытие контактов: серебро, для исполнения ОНЦ-БС-1.
• Количество контактов: 32.
• Условный диаметр корпуса: 22.
• Конструктивное исполнение: кабельная розетка с кожухом, индекс Р12.
• Поляризация корпусов: многопозиционная, защищающая от несанкционированного сочленения.
• Исполнение: всеклиматическое, индекс В.

Многопозиционная поляризация корпусов снижает риск ошибочного соединения. Байонетный механизм обеспечивает быстрое расчленение и сочленение без применения специального инструмента, что соответствует назначению серии быстрорасчленяемых соединителей.

Технические характеристики

• Максимальное рабочее напряжение: 250 В, амплитудное значение.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Указанные параметры относятся к электрическим и ресурсным характеристикам соединителя. Значения сопротивления контактов и сопротивления изоляции приведены для нормальных климатических условий, если это указано в описании параметра.

Условия эксплуатации

Соединитель рассчитан на эксплуатацию в широком диапазоне климатических и механических воздействий. Подтверждённые условия приведены ниже.

• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Атмосферное пониженное давление: до 1,3 на 10 в минус четвёртой степени Па, что соответствует 10 в минус шестой степени миллиметра ртутного столба.
• Вибрация: устойчивость к синусоидальной вибрации.
• Удары: устойчивость к механическим ударам.

Всеклиматическое исполнение В указывает на пригодность соединителя для работы в различных климатических зонах в пределах заявленных температур и условий. Герметичное исполнение серии дополняет защитные свойства конструкции.

Применение

ОНЦ-БС-1-32/22-Р12-1-В применяется в электрических цепях постоянного, переменного и импульсного тока в пределах указанных характеристик. Область использования определяется назначением серии: быстрорасчленяемые герметичные субминиатюрные соединители для электрических соединений.

Изделие может использоваться в составе кабельных соединений и устройств, где требуется байонетное сочленение, многопозиционная поляризация корпусов, 32 контакта и стойкость к вибрации и ударам. Конкретная сфера применения определяется техническими условиями на оборудование, в котором применяется соединитель.

Производитель в предоставленных данных не указан. Артикул изделия — 7181. Название модели — ОНЦ-БС-1-32/22-Р12-1-В.
