Назначение соединителя

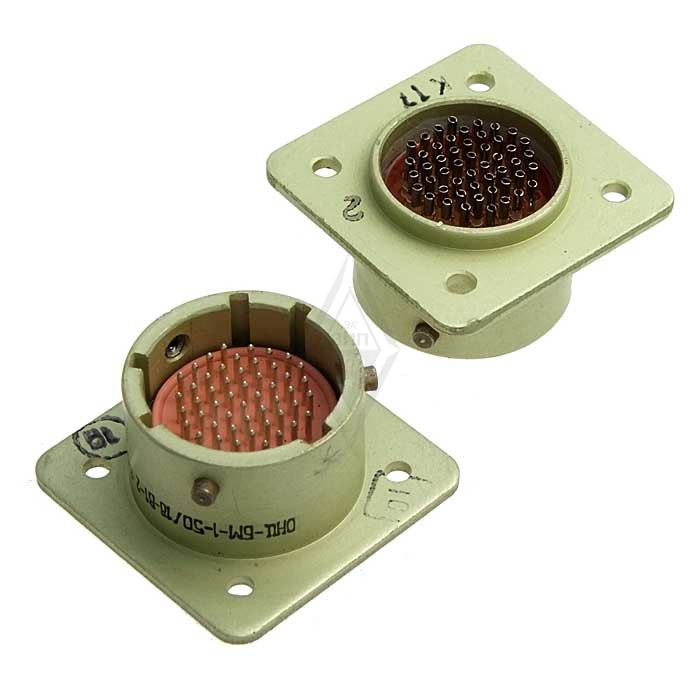

ОНЦ-БС-2-32/22-Р12-4-В — кабельная розетка из серии низкочастотных цилиндрических соединителей ОНЦ-БС. Изделие предназначено для надёжного электрического соединения в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Розетка входит в состав соединительной системы, включающей герметичную приборную вилку и негерметичную розетку объёмного монтажа. Многошпоночная поляризация корпуса исключает неправильное сочленение и повреждение контактов при подключении.

Основные технические характеристики

Соединитель имеет 32 контакта и условный размер корпуса 22 мм. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление — не более 5 мОм. Рабочая токовая нагрузка на один контакт составляет 1,8 А, максимальная — до 4 А на контакт и до 60 А суммарно при напряжении до 250 В (амплитудное значение). Сопротивление изоляции — не менее 5000 МОм. Вид сочленения — байонетный, монтаж — объёмный пайкой.

Ключевые параметры

• Число контактов: 32
• Условный размер корпуса: 22 мм
• Покрытие контактов: серебро
• Переходное сопротивление контактов: не более 5 мОм
• Рабочий ток на контакт: 1,8 А
• Максимальный ток на контакт: до 4 А
• Максимальный суммарный ток: до 60 А
• Рабочее напряжение: до 250 В (амплитудное значение)
• Сопротивление изоляции: не менее 5000 МОм
• Вид сочленения: байонетный
• Монтаж: объёмный пайкой

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 °C до плюс 85 °C. Исполнение — всеклиматическое по техническим условиям бР0.364.030. Соединитель сохраняет работоспособность при пониженном атмосферном давлении 13 кПа, при воздействии вибрации в диапазоне от 1 Гц до 5 кГц с ускорением до 200 м/с² и при одиночных ударах с ускорением до 10 000 м/с².

Ресурс работы составляет 250 сочленений-расчленений, наработка — 15 000 часов, срок сохраняемости — 15 лет. Такие параметры позволяют применять розетку в аппаратуре, работающей в жёстких климатических и механических условиях.

Расшифровка обозначения

Маркировка ОНЦ-БС-2-32/22-Р12-4-В читается следующим образом.

1. ОНЦ — низкочастотный цилиндрический соединитель.
2. 2 — кабельная розетка.
3. 32/22 — 32 контакта при условном размере корпуса 22 мм.
4. Р12 — розетка, исполнение 12.
5. 4-В — вариант 4, всеклиматическое исполнение.

Область применения

Розетка применяется в составе соединителей ОНЦ-БС для коммутации кабельных линий с приборными вилками в радиоэлектронной аппаратуре, приборах и системах, где требуется стойкость к вибрации, ударам, пониженному давлению и широкому диапазону температур. Байонетное сочленение и многошпоночная поляризация упрощают монтаж и исключают ошибки подключения, а серебряное покрытие контактов поддерживает стабильное электрическое сопротивление в течение всего срока службы.
