Назначение изделия

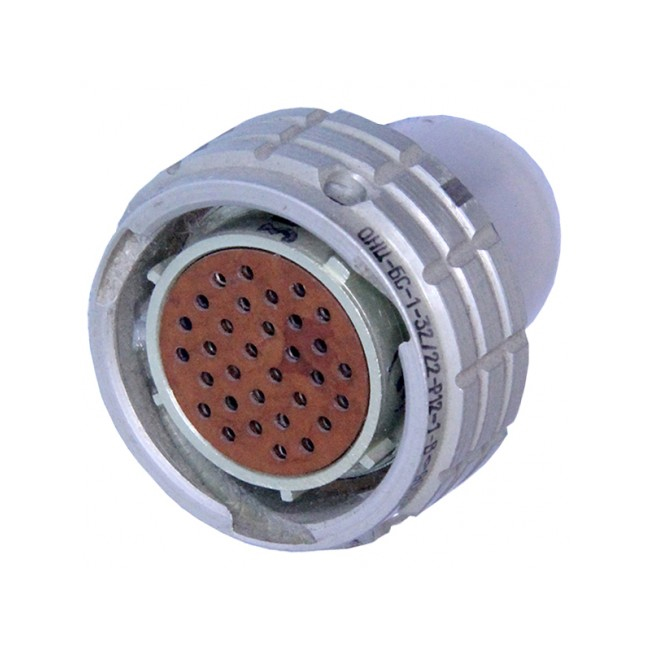

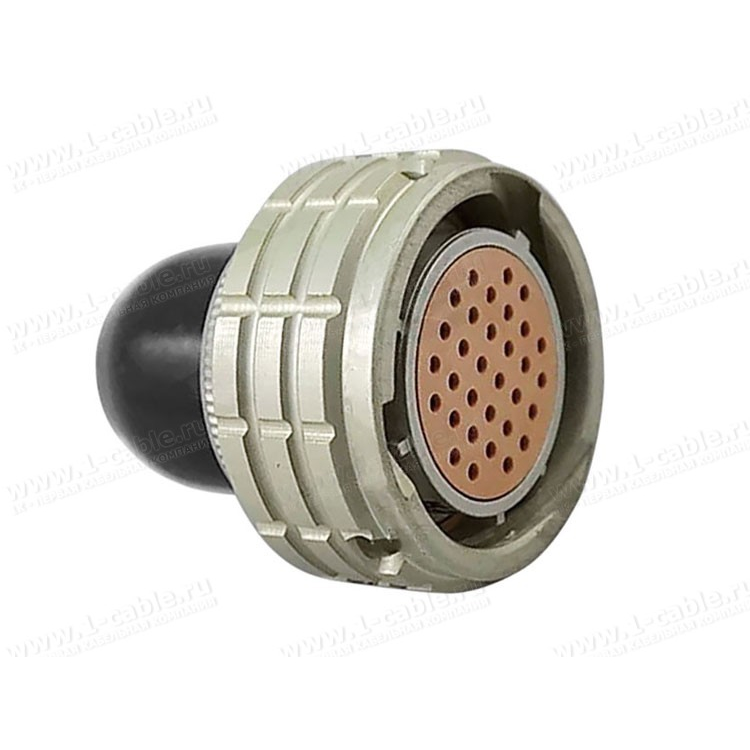

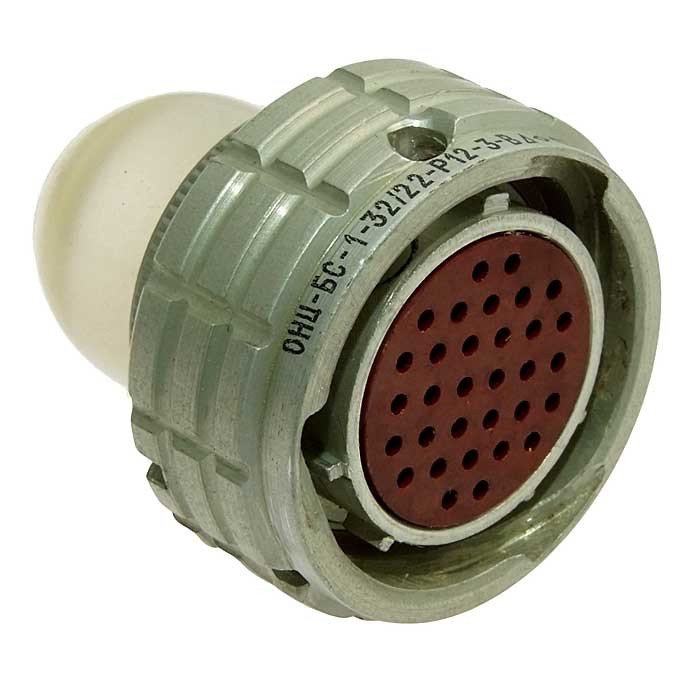

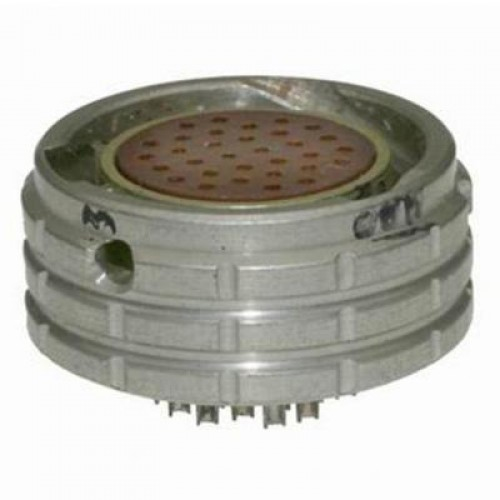

ОНЦ-БС-1-32/22-Р12-1-В — кабельная розетка серии соединителей ОНЦ-БС-1. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Розетка относится к негерметичным кабельным частям соединителей, рассчитанным на объёмный монтаж, и применяется в качестве ответной части к герметичным приборным вилкам той же серии.

Категория товара — ОНЦ. Артикул — 7180. Производитель в предоставленных данных не указан.

Конструктивные особенности

• Тип соединителя: ОНЦ-БС-1.
• Часть соединителя: розетка, обозначение Р.
• Конструктивное исполнение: кабельная розетка с кожухом, обозначение 12.
• Количество контактов: 32.
• Условный размер корпуса: 22 мм.
• Покрытие контактов: серебро.
• Многопозиционная поляризация: защищает от несанкционированного сочленения.
• Всеклиматическое исполнение: подходит для различных климатических условий.
• Способ соединения: байонетный.

Кожух кабельной розетки закрывает зону присоединения проводников и обеспечивает защиту контактной группы при объёмном монтаже. Многопозиционная поляризация задаёт единственно возможное взаимное положение вилки и розетки, что исключает ошибочное сочленение.

Технические характеристики

Рабочая токовая нагрузка на каждый контакт составляет 1,8 А. Максимальная токовая нагрузка на одиночный контакт достигает 4 А, суммарная нагрузка на соединитель — 60 А.

Максимальное рабочее напряжение — 250 В.

Сопротивление контактов — не более 5 мОм. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Количество сочленений-расчленений — 250 циклов. Минимальная наработка изделия — 15 000 часов. Срок сохраняемости — 15 лет.

Условия эксплуатации и порядок применения

Температура окружающего воздуха при эксплуатации — от минус 60 до плюс 85 градусов Цельсия. Всеклиматическое исполнение позволяет использовать розетку в различных климатических условиях.

Монтаж выполняется объёмным способом: проводники присоединяются к контактам кабельной розетки, после чего кожух закрывает зону соединения. Состыковка с приборной вилкой серии ОНЦ-БС-1 производится байонетным способом — осевым нажатием с последующим поворотом до фиксации. Расстыковка выполняется обратным поворотом.

Заявленный ресурс — 250 сочленений-расчленений — определяет область применения изделия как узлы, где коммутация выполняется периодически, а не постоянно. Рабочее напряжение до 250 В и токовая нагрузка 1,8 А на контакт при 32 контактах позволяют передавать через один соединитель как силовые, так и сигнальные цепи, включая цепи с частотой до 3 МГц.

Краткое резюме

ОНЦ-БС-1-32/22-Р12-1-В — 32-контактная кабельная розетка с кожухом, корпус условного размера 22 мм, серебряное покрытие контактов, байонетное сочленение, многопозиционная поляризация и всеклиматическое исполнение. Изделие рассчитано на эксплуатацию при температуре от минус 60 до плюс 85 градусов Цельсия, наработку не менее 15 000 часов и срок сохраняемости 15 лет.
