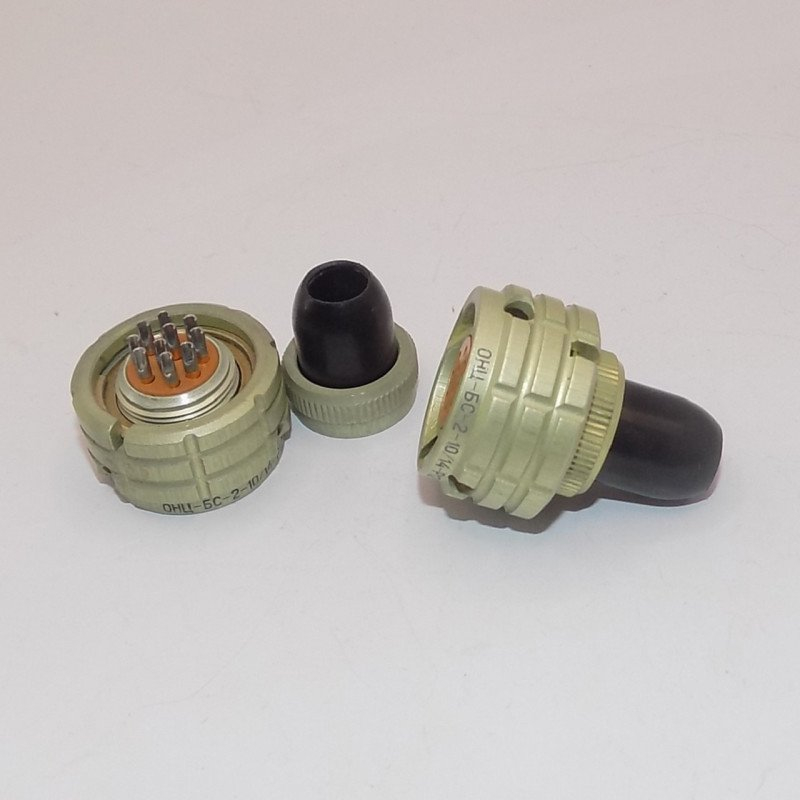

ОНЦ-БС-2-10/14-Р12-3-В Роз ОС

ОНЦ-БС-2-10/14-Р12-3-В — это низкочастотный цилиндрический розеточный соединитель серии ОНЦ-БС, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. По обозначению это кабельная розетка с прямым кожухом, на 10 контактов, с условным размером корпуса 14, многопозиционной поляризацией и всеклиматическим исполнением.

Что означает маркировка

• ОНЦ-БС — тип соединителя, низкочастотный цилиндрический.

• 2 — вариант покрытия контактов: золото.

• 10 — количество контактов.

• 14 — условный размер корпуса.

• Р12 — розетка кабельная с прямым кожухом.

• 3 — многопозиционная поляризация.

• В — всеклиматическое исполнение.

Назначение

Такой разъём используют там, где нужен надёжный разборный контакт в аппаратуре и кабельных сборках, включая промышленную и измерительную технику. Соединение у него байонетное, то есть с быстрым фиксирующим поворотом, а монтаж выполняется пайкой.

Основные характеристики

• Рабочее напряжение: до 250 В.

• Нагрузка на одиночный контакт: до 3 А, у отдельных поставщиков встречается указание до 4 А для кратковременной/предельной нагрузки.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм, в некоторых карточках указывают 5000 МОм для конкретного исполнения или условий.

• Температура эксплуатации: от -60 °C до +85 °C.

• Ресурс: около 250 сочленений, минимальная наработка — 15 000 часов.

Практический смысл

Если говорить простыми словами, это не «силовой» разъём в бытовом смысле, а надёжный промышленный коннектор для аппаратуры, где важны стабильный контакт, защита от ошибочного сочленения и работа в широком диапазоне условий. Золотое покрытие контактов обычно выбирают там, где особенно важны малая переходная сопротивляемость и устойчивость контакта во времени.
