Назначение и общее описание

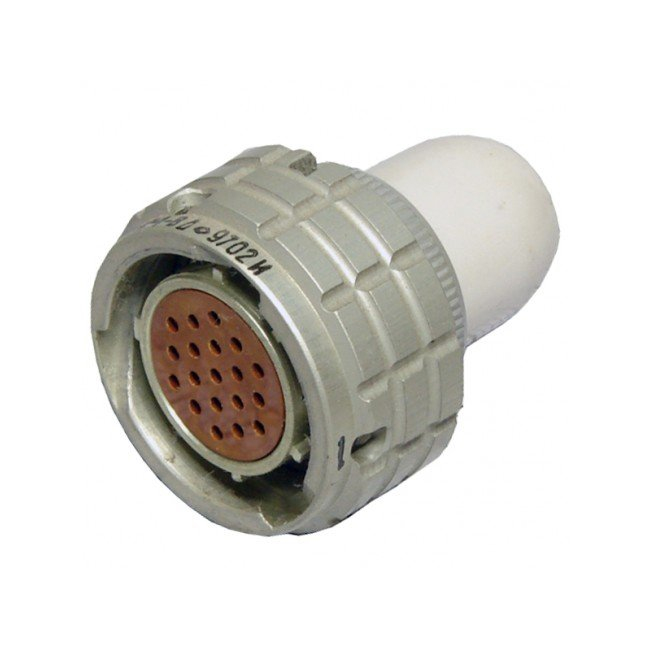

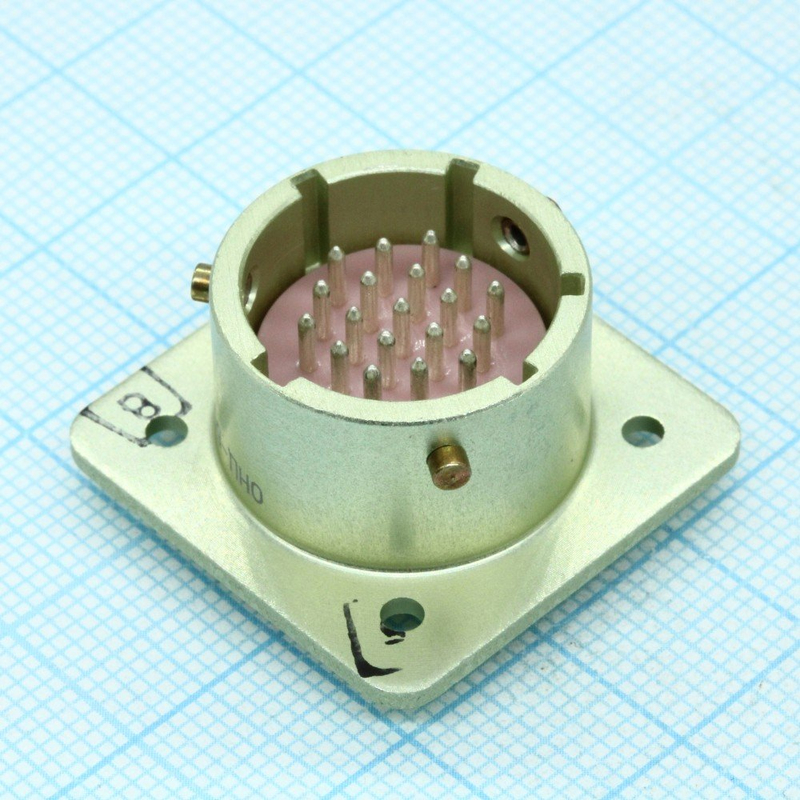

ОНЦ-БС-1-19/18-В1-3-В производства «Элекон» — это блочная вилка цилиндрического низкочастотного разъёма серии ОНЦ-БС. Изделие предназначено для применения в электрических цепях постоянного тока, переменного тока с частотой до 3000 кГц, а также импульсного тока. Конструкция рассчитана на внутренний монтаж методом пайки, что делает разъём удобным для установки в составе приборов и блоков радиоэлектронной аппаратуры.

Данная позиция поставляется с приёмкой «ОТК», год выпуска — 2025. Артикул товара — 20624.

Технические характеристики

Электрические параметры

• Количество контактов — 19, диаметр каждого контакта 1 мм, покрытие серебром.
• Рабочая токовая нагрузка на контакт — 2,1 А.
• Максимальный ток на одиночный контакт — 4 А, суммарная нагрузка на разъём — 40 А.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000–1000 МОм.

Конструктивные особенности

• Условный размер корпуса — 18 мм.
• Сочленение байонетное.
• Вилка изготавливается без кожуха и предназначена для приборного монтажа на панель, отверстие диаметром 24 мм.
• Корпус выполнен из алюминиевого сплава с анодированием.
• Изолятор — карболит коричневого цвета.
• Поляризация многошпоночная.
• Контакты штыревые, круглые, не извлекаемые.
• Герметичность обеспечена.
• Габаритные размеры: диаметр 31 мм, высота 23,4 мм, масса около 16,5 г.

Условия эксплуатации

Разъём относится к всеклиматическому исполнению. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Допустимая влажность — 98 процентов при температуре плюс 40 градусов Цельсия. Рабочее давление — от 1,33 умноженное на 10 в минус четвёртой степени до 50,6 умноженное на 10 в четвёртой степени Паскаля.

Изделие выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением 20 g, акустические шумы уровень до 170 дБ и удары с ускорением до 1000 g.

Ресурс и надёжность

• Ресурс по сочленениям-расчленениям — 250 циклов.
• Наработка — не менее 15 000 часов.
• Срок хранения — до 15 лет.

Изделие соответствует техническим условиям ТУ АШДК.434410.088ТУ либо бР0.364.030ТУ. Заявленный производитель — «Элекон», категория — ОНЦ.

Область применения

Благодаря сочетанию компактных габаритов, байонетному сочленению и стойкости к широкому спектру климатических и механических воздействий, вилка ОНЦ-БС-1-19/18-В1-3-В востребована в приборостроении, в составе бортовой и наземной аппаратуры, где требуется надёжное электрическое соединение в цепях постоянного, переменного и импульсного тока. Пайка под внутренний монтаж упрощает интеграцию разъёма в существующую схему прибора.
