Назначение

ОНЦ-БС-1-19/18-В1-2-В — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока — до 3 МГц. Изделие применяется для электрического соединения приборов, блоков и кабельных сборок в условиях, где требуется герметичность и устойчивость к внешним воздействиям.

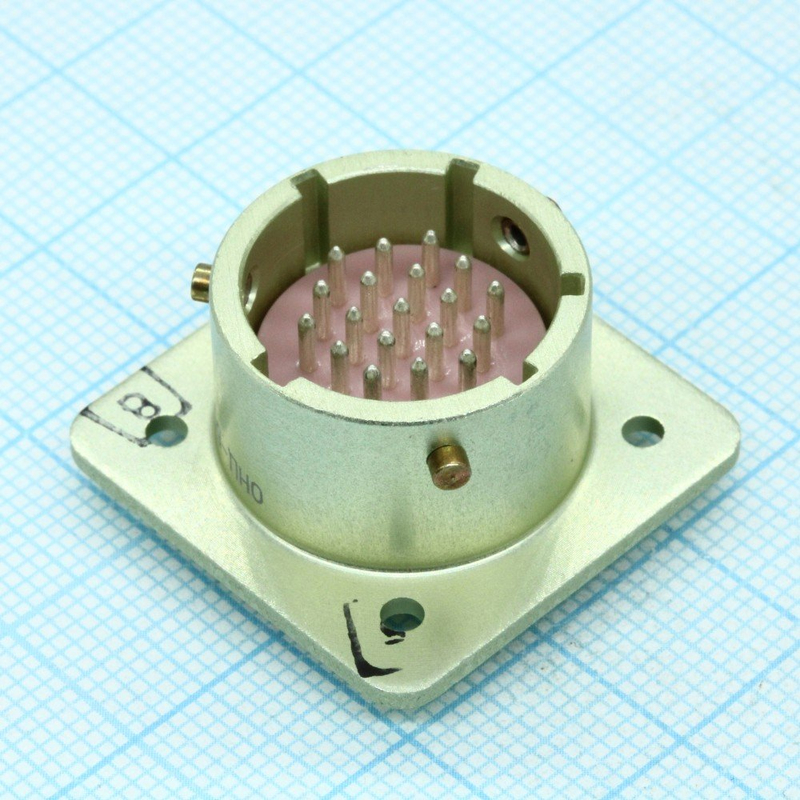

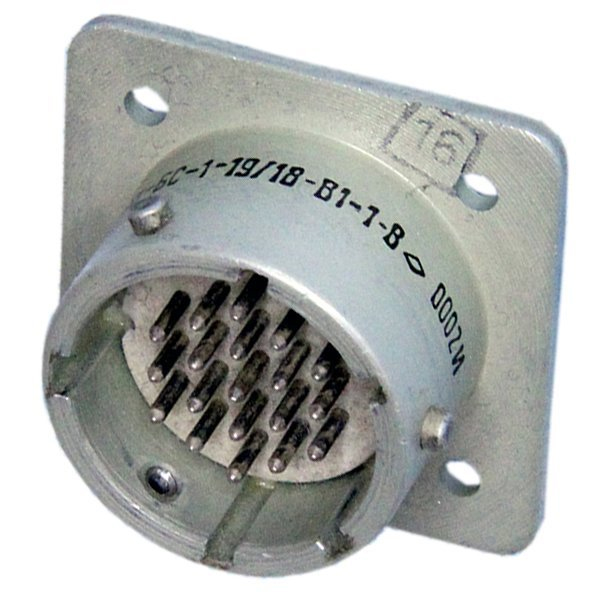

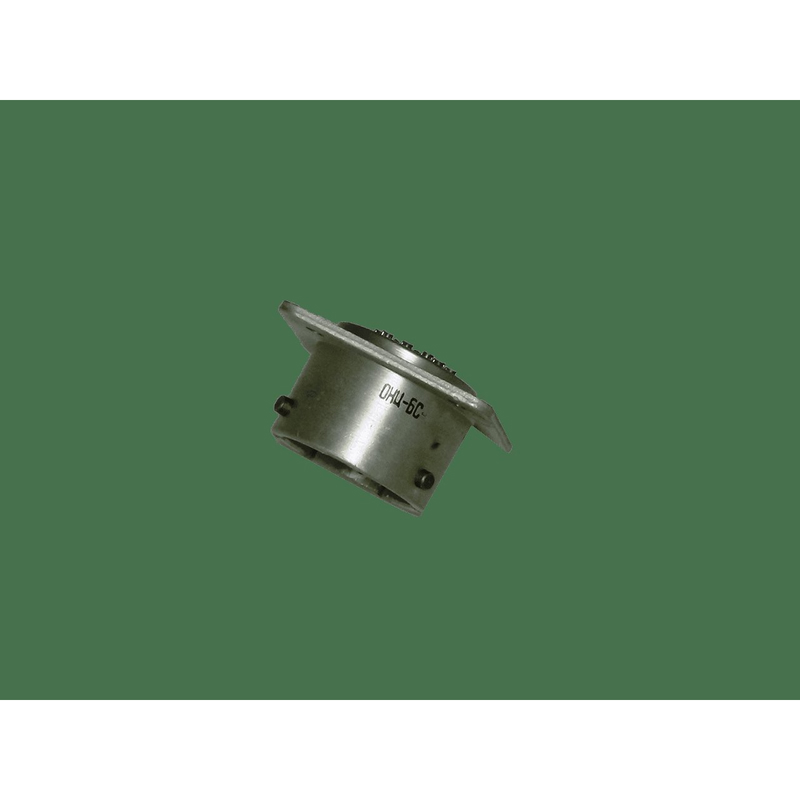

Соединитель представляет собой герметичную приборную вилку с 19 контактами и условным размером корпуса 18 мм. Артикул изделия — 7152. Категория — ОНЦ. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены без округления и обобщений.

• Количество контактов — 19.
• Условный размер корпуса — 18 мм.
• Рабочая токовая нагрузка на контакт — 2,1 А.
• Максимальный ток на контакт — до 4 А.
• Максимальный суммарный ток на соединитель — до 40 А.
• Максимальное напряжение — 250 В (амплитудное).
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Скорость утечки воздуха для герметичных версий — не более 0,01 л/ч.
• Температурный диапазон — от минус 60 °C до плюс 85 °C.
• Количество сочленений-расчленений — до 250.
• Наработка — минимум 15 000 часов.
• Срок сохраняемости — 15 лет.
• Вибрационная стойкость — диапазон от 1 Гц до 5 кГц при ускорении до 200 м/с².

Конструкция имеет байонетный вид сочленения. Это означает, что фиксация и расфиксация выполняются поворотом на небольшой угол, что ускоряет монтаж и демонтаж. Многопозиционная поляризация (обозначена цифрой 2) исключает неправильное сочленение ответных частей. Всеклиматическое исполнение (обозначено буквой В) подтверждает пригодность изделия для эксплуатации в различных климатических зонах.

Монтаж соединителя выполняется пайкой в объёме. Герметичность обеспечивается конструкцией корпуса и изоляционных элементов, что подтверждается нормируемым значением утечки воздуха.

Применение

ОНЦ-БС-1-19/18-В1-2-В используется там, где требуется многофункциональное соединение с большим числом цепей при ограниченных габаритах корпуса. Благодаря 19 контактам и суммарному току до 40 А изделие находит применение в приборах и блоках, работающих в цепях постоянного, переменного и импульсного тока.

Байонетное сочленение и многопозиционная поляризация делают соединитель удобным в тех случаях, когда важны быстрота сборки и исключение ошибок при подключении. Всеклиматическое исполнение и вибрационная стойкость позволяют применять изделие в составе оборудования, подвергающегося механическим нагрузкам и воздействию окружающей среды.

Области применения включают измерительную и промышленную электронику, системы связи, приборные комплексы и другие устройства, где необходимо надёжное электрическое соединение с нормируемыми параметрами сопротивления, изоляции и герметичности. Скорость утечки воздуха не более 0,01 л/ч в герметичных версиях подтверждает возможность работы в условиях, требующих сохранения внутренней среды.

Ресурсные характеристики — до 250 сочленений-расчленений, наработка не менее 15 000 часов и срок сохраняемости 15 лет — позволяют использовать соединитель как в часто переключаемых, так и в длительно стационарных узлах. Температурный диапазон от минус 60 °C до плюс 85 °C охватывает большинство климатических условий эксплуатации.
