Назначение соединителя ОНЦ-БС-1-19/18-В1-1-В

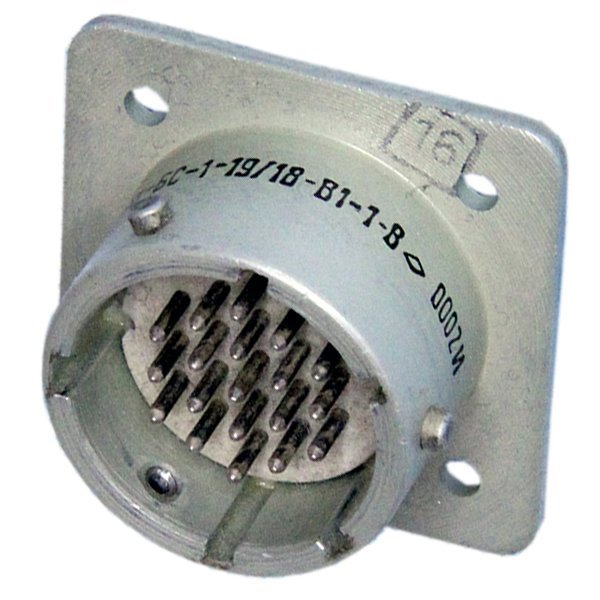

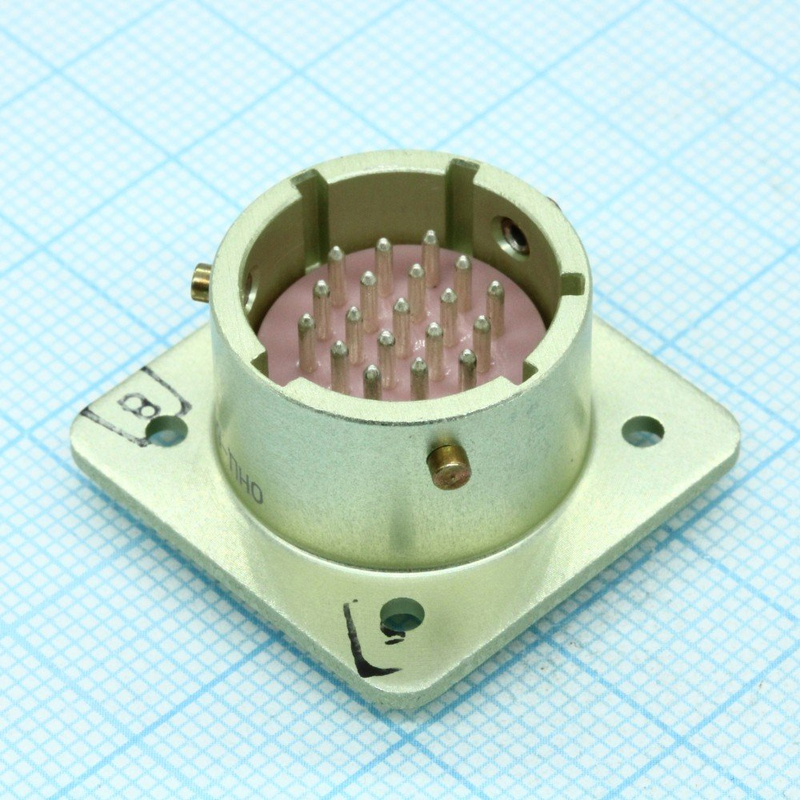

ОНЦ-БС-1-19/18-В1-1-В — цилиндрический низкочастотный соединитель серии ОНЦ-БС, выпускаемый в виде вилки блочной приборной. Изделие предназначено для электрического соединения цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Такое сочетание делает соединитель пригодным как для цепей питания, так и для передачи сигналов в составе приборных систем, включая связную и приемопередающую аппаратуру.

Конструкция ориентирована на блочный и приборный монтаж: вилка устанавливается непосредственно на панель прибора, а ответной частью служат кабельные розетки серии ОНЦ-БС-1. Выпуск изделия соответствует техническим условиям ТУ АШДК.434410.088.

Подтверждённые особенности конструкции и электрических параметров

Соединитель имеет 19 контактов круглой формы диаметром 1 мм, изготовленных из латуни с серебряным покрытием. Максимальное рабочее напряжение составляет 250 В амплитудного значения, допустимый ток на один контакт — до 2,1 А. Электрические параметры контактной группы нормированы: сопротивление контактов не превышает 5 мОм, а сопротивление изоляции составляет не менее 1000–5000 МОм в нормальных условиях.

Корпус выполнен из алюминиевого сплава с анодированным покрытием светло-серого цвета. Соединитель герметичный, оснащён байонетным соединением и многошпоночной поляризацией, что исключает неправильное сочленение. Изолятор изготовлен из карболита коричневого цвета. Монтаж производится на панель с отверстием диаметром 24 мм пайкой; исполнение — без патрубка и уплотнительной втулки.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 °C до плюс 85 °C.
• Относительная влажность: до 98 процентов при температуре плюс 40 °C.
• Атмосферное давление: от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па (всеклиматическое исполнение).
• Вибрация: диапазон 1–5000 Гц при ускорении до 20 g.
• Акустические шумы: до 170 дБ.
• Удары: до 1000 g.
• Ресурс: 250 сочленений-расчленений.
• Наработка на отказ: не менее 15 000 часов.
• Срок хранения: 15 лет.

Применение и совместимость

ОНЦ-БС-1-19/18-В1-1-В применяется в приборных системах, где требуется компактное герметичное соединение с повышенной механической стойкостью. За счёт всеклиматического исполнения и широкого диапазона рабочих температур соединитель востребован в аппаратуре, работающей в жёстких условиях эксплуатации. Совместим с кабельными розетками серии ОНЦ-БС-1, что позволяет использовать его как часть блочного разъёма «вилка — розетка».

Комплектация поставки в предоставленных данных не указана. Производитель не указан. Год изготовления изделия в запросе — 2011; по аналогам выпуск датируется в пределах 2000–2009 годов. Артикул товара — 7149.
