Назначение и область применения

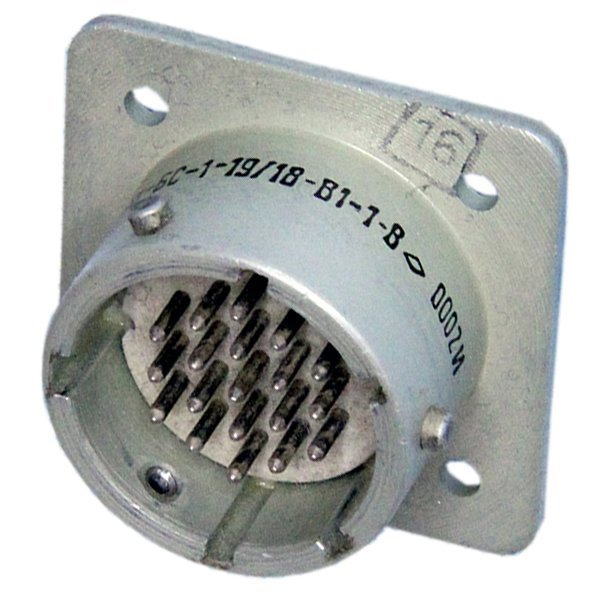

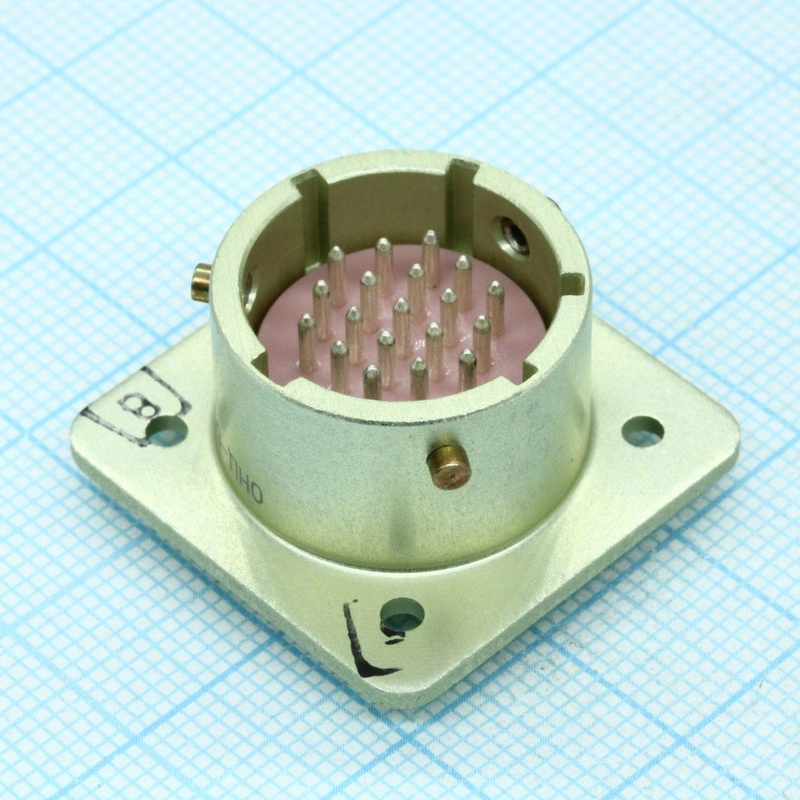

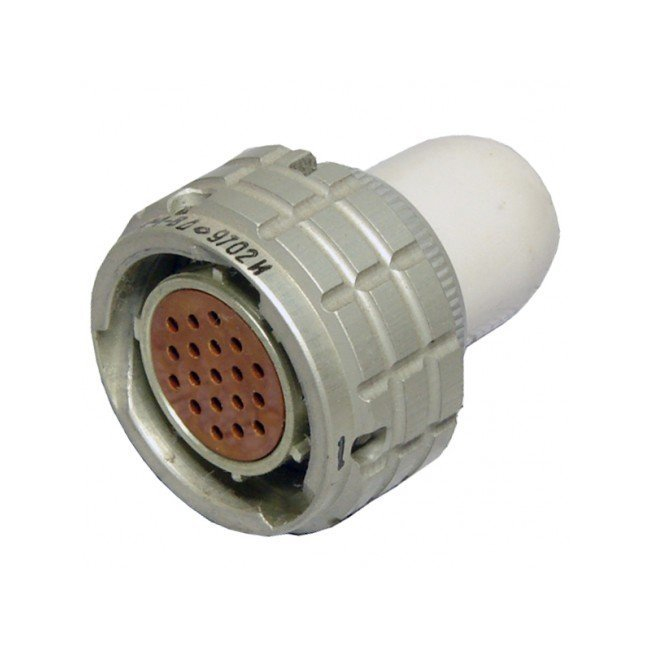

ОНЦ-БС-1-19/18-В1-1-В — приборная вилка, относящаяся к серии низкочастотных цилиндрических соединителей ОНЦ. Изделие предназначено для использования в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется для объёмного монтажа внутри приборов, блоков и узлов, где требуется многоточечное электрическое соединение с жёстко заданным взаимным положением ответных частей.

Конструкция рассчитана на внутренний монтаж: вилка устанавливается внутри корпуса аппаратуры и соединяется с ответной частью при сборке изделия. Всеклиматическое исполнение позволяет эксплуатировать соединитель в разных климатических зонах без дополнительных ограничений по условиям применения.

Конструктивные особенности

Корпус и сочленение

Условный размер корпуса составляет 18 мм, число контактов — 19. Вид сочленения байонетный: соединение фиксируется поворотом, что ускоряет сборку и снижает вероятность саморасчленения под действием вибрации и ударов. Корпуса выполнены с многошпоночной поляризацией, которая исключает несанкционированное сочленение — соединить вилку с неподходящей ответной частью невозможно.

Контакты и монтаж

Покрытие контактов — серебро. Способ монтажа — объёмный, пайкой. Такое исполнение ориентировано на внутреннюю проводниковую разводку аппаратуры, а не на наружный навесной монтаж.

Технические характеристики

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Рабочая токовая нагрузка на каждый контакт: 2,1 А.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Суммарная максимальная токовая нагрузка на соединитель: 40 А.
• Вид сочленения: байонетный.
• Способ монтажа: объёмный, пайкой.
• Температура окружающего воздуха: от минус 60 до плюс 85 градусов Цельсия.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и надёжность

Соединитель имеет всеклиматическое исполнение и выдерживает механические и климатические нагрузки, включая синусоидальную вибрацию и механические удары. Рабочий диапазон температур окружающего воздуха — от минус 60 до плюс 85 градусов Цельсия.

Ресурс по количеству сочленений-расчленений — 250 циклов. Минимальная наработка составляет 15 000 часов, срок сохраняемости — 15 лет. Совокупность этих параметров определяет изделие как элемент, рассчитанный на длительную эксплуатацию в составе стационарной и подвижной аппаратуры.

Многошпоночная поляризация корпусов дополняет механическую надёжность электрической: она физически препятствует ошибочному подключению и тем самым защищает цепи аппаратуры от повреждения при сборке.

Обозначение и сведения о карточке товара

В обозначении изделия присутствуют числа 19 и 18, которые в описании соответствуют количеству контактов и условному размеру корпуса. Артикул товара — 7148, категория каталога — ОНЦ. Поле «Производитель» в карточке товара не заполнено. В имеющемся описании указаны Элекон и 2016 год выпуска; иные сведения о производителе в представленных данных отсутствуют.
