Назначение соединителя

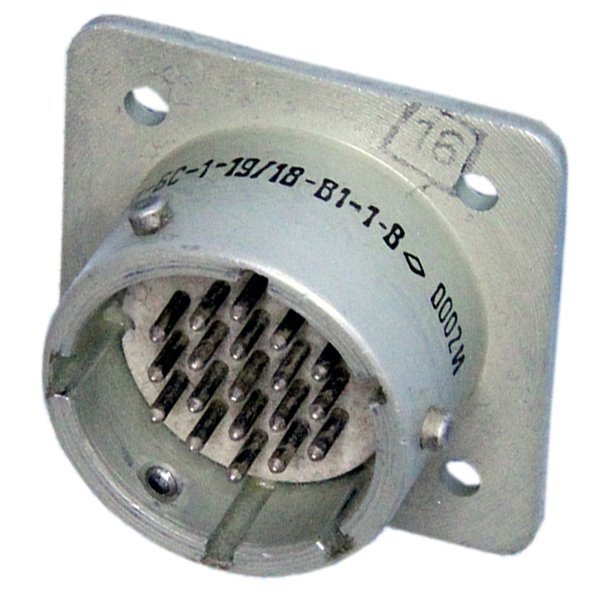

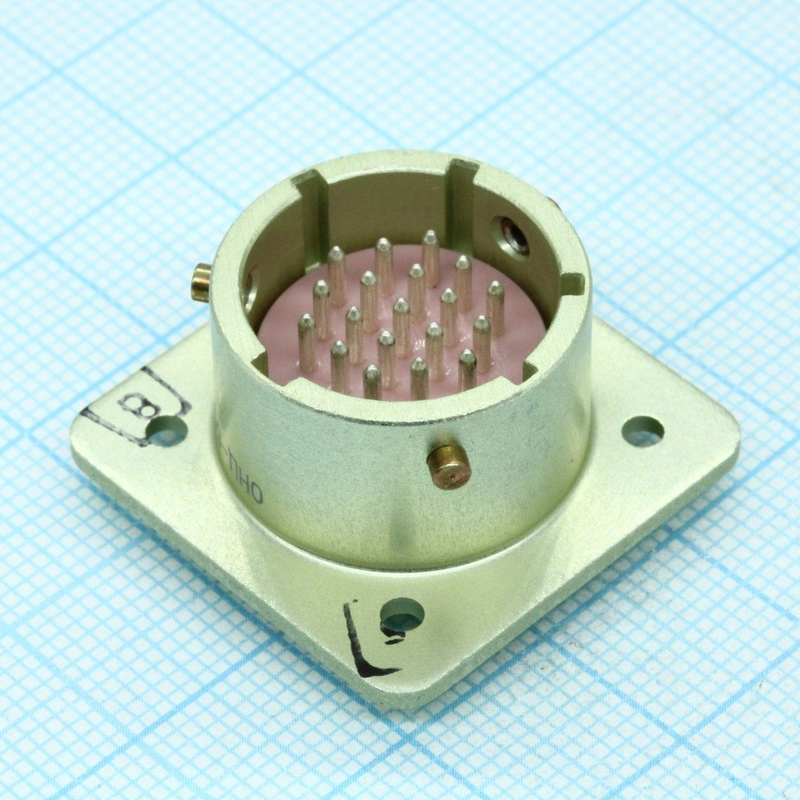

ОНЦ-БС-1-19/18-В1-1-В представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ОНЦ-БС-1. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Вилка применяется для внутреннего монтажа в приборах и взаимосочленяется с кабельными розетками серии ОНЦ-БС-1. Изготавливается по техническим условиям ТУ АШДК.434410.088.

Конструкция и особенности

Контактная система включает 19 штыревых контактов диаметром 1 миллиметр. Контакты выполнены из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление в условиях длительной эксплуатации.

Метод сочленения — байонетный, обеспечивающий быстрое и надёжное соединение с фиксацией ответной части. Корпус изготовлен из алюминиевого сплава с анодированным покрытием светло-серого цвета. Многошпоночная поляризация исключает неправильное взаимосочленение и гарантирует правильную ориентацию ответной части.

Монтаж выполняется пайкой на панель с отверстием диаметром 24 миллиметра. Герметичность соединителя обеспечивается без уплотнительной втулки. Ресурс по числу соединений и расчленений составляет 250 циклов.

Основные технические характеристики

• Число контактов: 19
• Диаметр контактов: 1 миллиметр
• Тип контактов: штыревые, латунь с серебряным покрытием
• Метод сочленения: байонетный
• Монтаж: пайка на панель, отверстие диаметром 24 миллиметра
• Корпус: алюминиевый сплав, анодированное покрытие светло-серого цвета
• Поляризация: многошпоночная
• Рабочий диапазон частот: до 3 МГц
• Сопротивление изоляции: не менее 1000 МОм
• Ресурс: 250 соединений и расчленений
• Температура эксплуатации: от минус 60 до плюс 85 градусов Цельсия
• Исполнение: всеклиматическое (В)

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Вибрационные нагрузки сохраняются в диапазоне от 1 до 5000 Гц при ускорении 20 g. Ударные нагрузки выдерживаются с ускорением до 1000 g. Относительная влажность воздуха при температуре плюс 40 градусов Цельсия может достигать 98 процентов. Всеклиматическое исполнение В подтверждает пригодность изделия к работе в различных климатических зонах.

Применение и совместимость

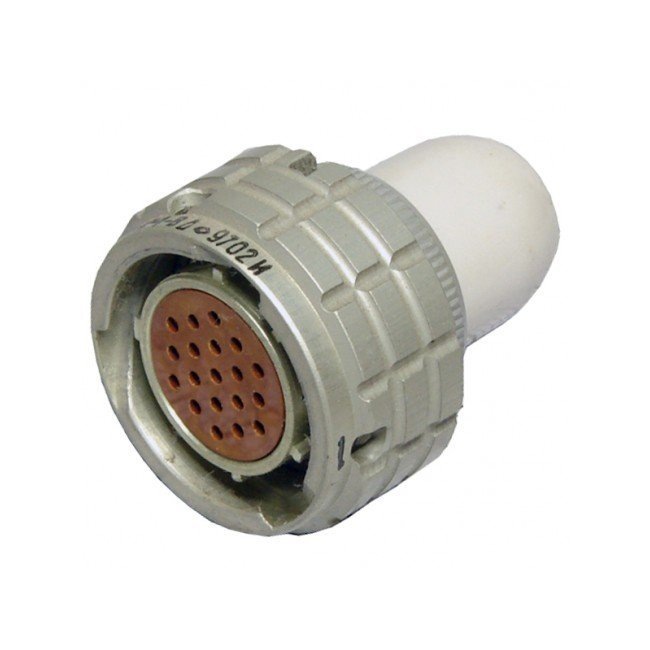

Вилка устанавливается внутри приборов и блоков аппаратуры. Совместно с кабельными розетками серии ОНЦ-БС-1 она образует разъёмное соединение для передачи сигналов и питания по низкочастотным цепям. Типовое применение — приёмопередающая аппаратура и аналогичное оборудование, где требуются компактные многоштырьковые соединители с байонетной фиксацией, поляризацией и стойкостью к вибрации, ударам и повышенной влажности.

Комплектация и маркировка

Поставка осуществляется под наименованием ОНЦ-БС-1-19/18-В1-1-В, артикул 7147, категория ОНЦ. Сведения о производителе в карточке товара не указаны. Дополнительные данные о комплектации, гарантийных обязательствах и стране производства отсутствуют.
