Назначение изделия

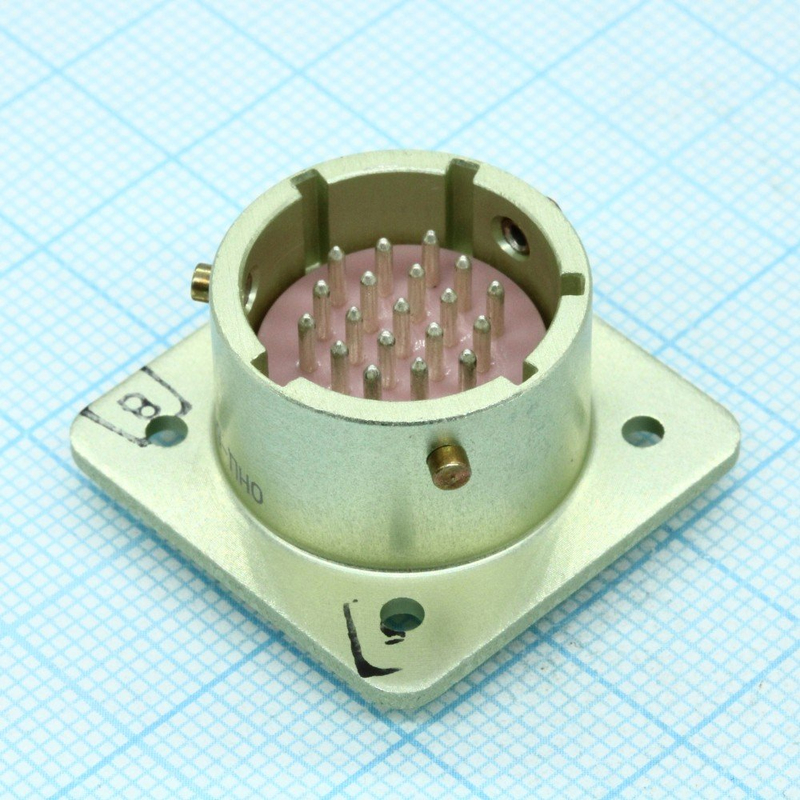

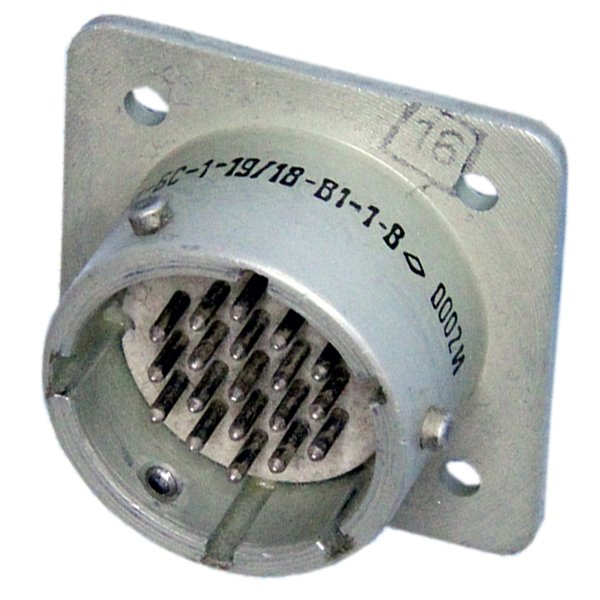

ОНЦ-БС-1-19/18-В1-1-В — низкочастотный цилиндрический соединитель серии ОНЦ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к приборным герметичным вилкам: оно устанавливается на корпусе аппаратуры и сочленяется с кабельными розетками ОНЦ-БС-1(2) посредством байонетного соединения.

Товар поставлен в каталоге под артикулом 7146 в категории ОНЦ. В имеющемся описании изготовителем указан Элекон, партия датирована 2014 годом.

Конструктивные особенности

Конструкция соединителя рассчитана на частую коммутацию в составе приборных блоков и кабельных сборок. Основные особенности:

• байонетное соединение с ответными кабельными розетками ОНЦ-БС-1(2), обеспечивающее быстрое сочленение и расчленение;
• крепление вилки на изделии фланцевой гайкой;
• герметичное исполнение корпуса;
• серебряное покрытие контактов для исполнения ОНц-БС-1;
• всеклиматическое исполнение, допускающее эксплуатацию в различных климатических условиях.

Обозначение 19/18 указывает на условный диаметр корпуса и количество контактов. Количество контактов и диаметр корпуса варьируются в зависимости от модификации серии.

Технические характеристики

• максимальное рабочее напряжение — до 250 вольт (амплитудное значение);
• максимальная токовая нагрузка — зависит от количества контактов и их конфигурации, приводится в соответствующих таблицах;
• сопротивление контактов — не более 5 миллиом;
• сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях;
• количество сочленений-расчленений — до 250;
• минимальная наработка — 15 000 часов;
• срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель работоспособен в температурном диапазоне от минус 60 до плюс 85 градусов Цельсия. По механической стойкости изделие выдерживает синусоидальную вибрацию с ускорением до 200 метров на секунду в квадрате и механические удары с ускорением до 10 000 метров на секунду в квадрате.

Совокупность этих параметров вместе со всеклиматическим исполнением позволяет применять вилку в приборах и кабельных линиях связи, работающих в жёстких условиях: при перепадах температуры, вибрационных и ударных нагрузках.

Область применения

ОНЦ-БС-1-19/18-В1-1-В применяется как приборный разъём для передачи низкочастотных сигналов и питания в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Вилка устанавливается на корпусе изделия через фланцевую гайку, а линия связи подключается кабельной розеткой серии ОНЦ-БС-1(2) байонетным замком. Ресурс до 250 циклов сочленения и наработка до 15 000 часов рассчитаны на эксплуатацию в составе стационарной и подвижной аппаратуры.
