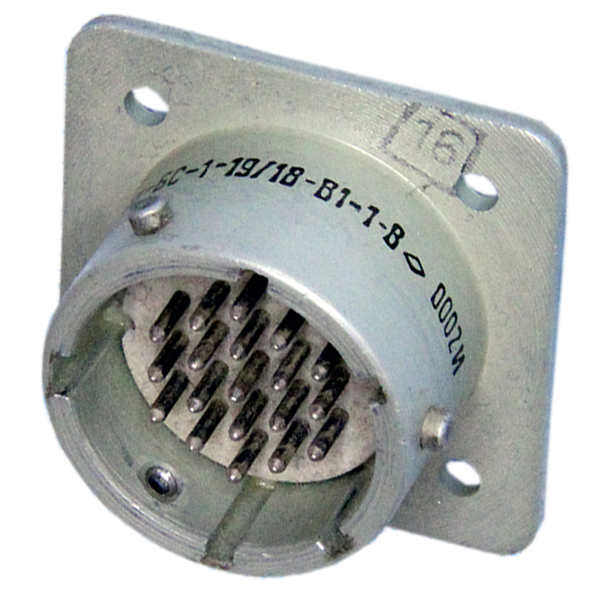

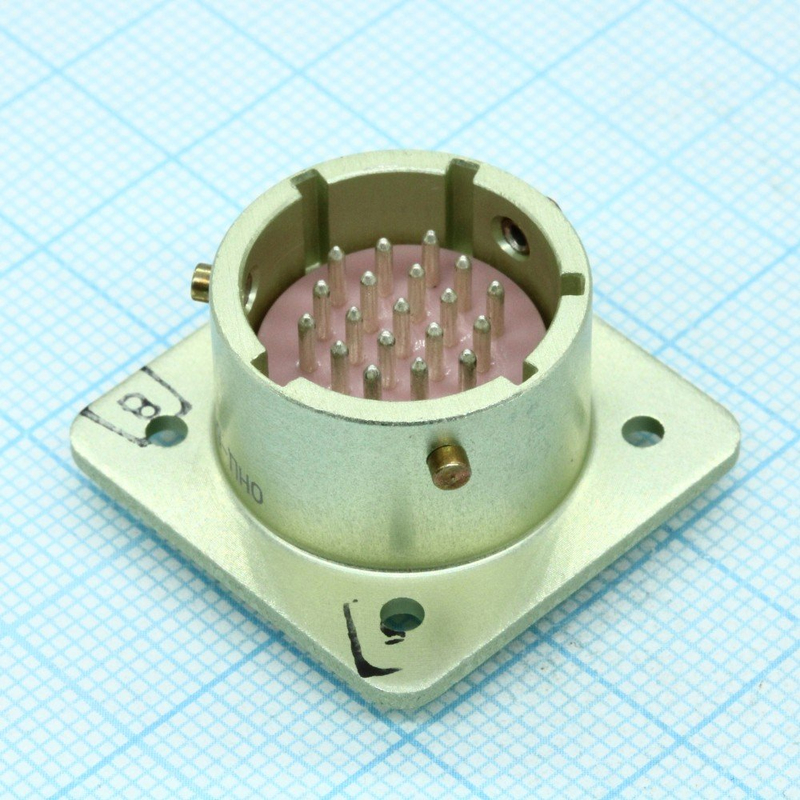

Назначение соединителя ОНЦ-БС-1-19/18-В1-1-В

ОНЦ-БС-1-19/18-В1-1-В — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Изделие применяется для электрического соединения и разъединения цепей в составе приборов, блоков и кабельных сборок, в том числе в условиях повышенных механических и климатических нагрузок.

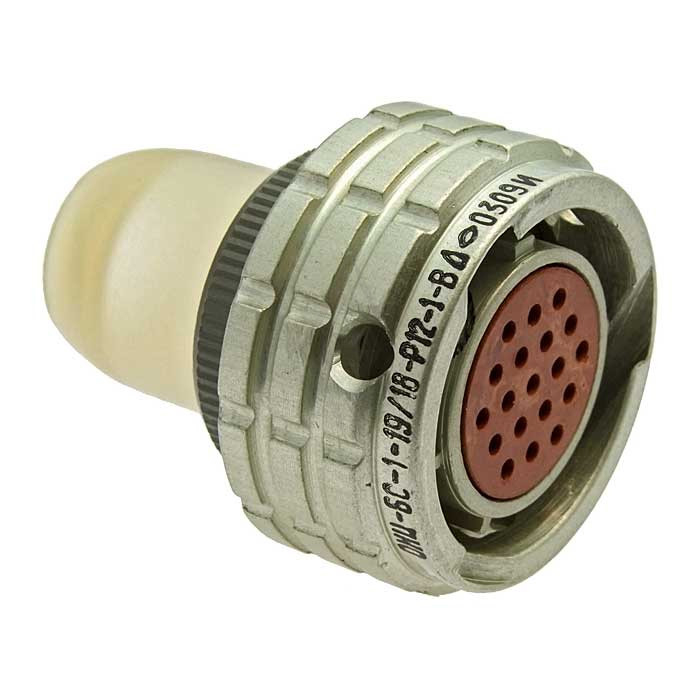

Соединители серии ОНЦ-БС-1 конструктивно состоят из герметичной приборной вилки и негерметичной кабельной розетки, предназначенной для объёмного монтажа. Сочетание герметичной вилки и кабельной розетки позволяет использовать изделие для внутреннего монтажа в составе аппаратуры, где требуется сохранение герметичности со стороны прибора.

Конструктивные особенности

Сочленение соединителей — байонетное, что обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения. Вилки изготавливаются в герметичном исполнении, розетки — с прямым пластмассовым кожухом. Покрытие контактов — серебро.

Многошпоночная поляризация корпусов защищает от несанкционированного сочленения, то есть исключает соединение неподходящих друг к другу частей. Соединители выпускаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК.434410.088ТУ).

Технические характеристики

Основные параметры соединителя ОНЦ-БС-1-19/18-В1-1-В:

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Рабочая токовая нагрузка на каждый контакт: 2,1 А.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Максимальная суммарная токовая нагрузка на соединитель: 40 А.
• Максимальное рабочее напряжение (амплитудное значение): 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па: не более 0,01 л/ч.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 ч.
• Срок сохраняемости: 15 лет.
• Вид сочленения: байонетный.
• Способ монтажа: объёмный, пайкой.
• Температура окружающего воздуха: от минус 60 до плюс 85 градусов Цельсия.
• Синусоидальная вибрация, диапазон частот: от 1 до 5000 Гц.
• Синусоидальная вибрация, ускорение: 200 м/с2.
• Механический удар одиночного действия с ускорением: 10000 м/с2.
• Механический удар многократного действия с ускорением: 1471 м/с2.
• Атмосферное пониженное давление: 1,3·10-4 Па.
• Повышенная относительная влажность воздуха при температуре плюс 35 градусов Цельсия: 98 процентов.

Расшифровка условного обозначения

Обозначение ОНЦ-БС-1-19/18-В1-1-В читается следующим образом:

1. ОНЦ-БС — тип соединителя, соединитель низкочастотный цилиндрический.
2. 1 — вид покрытия контактов: серебро.
3. 19 — количество контактов (возможные значения: 4, 7, 10, 19, 32, 50).
4. 18 — условный размер корпуса (возможные значения: 10, 12, 14, 18, 22, 27).
5. В — вид контакта: вилка (штырь).
6. 1 — конструктивное исполнение: приборная вилка.
7. 1 — многопозиционная поляризация корпусов.
8. В — всеклиматическое исполнение.

Область применения

Соединитель ОНЦ-БС-1-19/18-В1-1-В применяется для внутреннего монтажа в электрических цепях приборов и аппаратуры, работающих при постоянном, переменном и импульсном токах. Благодаря всеклиматическому исполнению и стойкости к вибрации, механическим ударам, пониженному атмосферному давлению и повышенной влажности изделие подходит для эксплуатации в жёстких условиях.

Объёмный монтаж пайкой обеспечивает надёжное электрическое соединение проводников с контактами соединителя. Байонетное сочленение и многошпоночная поляризация упрощают сборку и исключают ошибки при подключении. Герметичная приборная вилка позволяет сохранять герметичность со стороны корпуса прибора, а кабельная розетка с прямым пластмассовым кожухом применяется со стороны кабеля.
