Назначение соединителя ОНЦ-БС-2-19/18-В1-2-В

ОНЦ-БС-2-19/18-В1-2-В — субминиатюрный цилиндрический электрический соединитель низкочастотного типа. Он предназначен для быстрого расчленения и объёмного монтажа в составе электронной, радиоэлектронной и измерительной аппаратуры. Изделие применяется там, где требуется компактное электрическое соединение с надёжной фиксацией и возможностью оперативного разъединения цепей.

Соединитель рассчитан на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Такое сочетание делает его пригодным как для питания маломощных узлов, так и для передачи информационных сигналов между блоками аппаратуры.

Технические характеристики

Основные параметры соединителя определены его конструкцией и условиями эксплуатации:

• Количество контактов — 19 при условном размере корпуса 18 мм.
• Рабочая токовая нагрузка — 2,1 А на контакт; максимальная нагрузка на одиночный контакт — до 4 А, суммарно до 40 А на соединитель.
• Максимальное рабочее напряжение — 250 В амплитудного значения.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Покрытие контактов — золото или серебро, что обеспечивает надёжность электрического контакта.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Срок сохраняемости — 15 лет при пониженном давлении до 13 кПа.

Конструктивные особенности

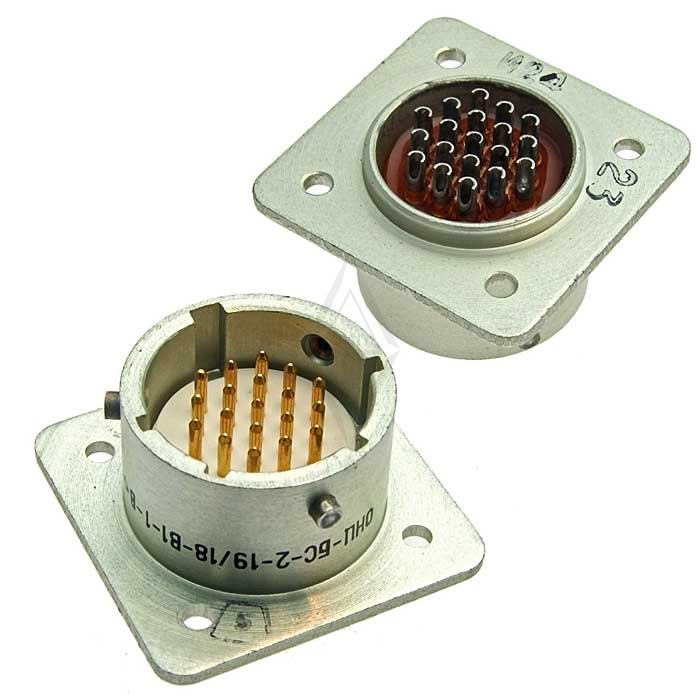

Соединитель состоит из герметичной приборной вилки без кожуха и кабельной розетки с прямым пластмассовым кожухом. Соединение частей выполнено байонетным, что обеспечивает быструю стыковку и расстыковку. Многошпоночная поляризация исключает неправильное подключение и защищает контакты от повреждения при монтаже.

Исполнение — всеклиматическое. Это означает, что изделие сохраняет рабочие свойства при воздействии различных климатических факторов в пределах указанного температурного диапазона.

Применение

ОНЦ-БС-2-19/18-В1-2-В применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах. Его используют для объёмного монтажа, когда требуется соединить отдельные блоки, модули или кабельные сборки. Байонетный механизм и поляризация делают соединитель удобным в условиях, где важны быстрота сборки и защита от ошибочного включения.

Благодаря широкому температурному диапазону и всеклиматическому исполнению соединитель подходит для аппаратуры, работающей в сложных условиях. Малые габариты корпуса при 19 контактах позволяют применять его в компактных устройствах с высокой плотностью монтажа.

Артикул изделия — 7235. Категория — ОНЦ. Производитель в предоставленных данных не указан.
