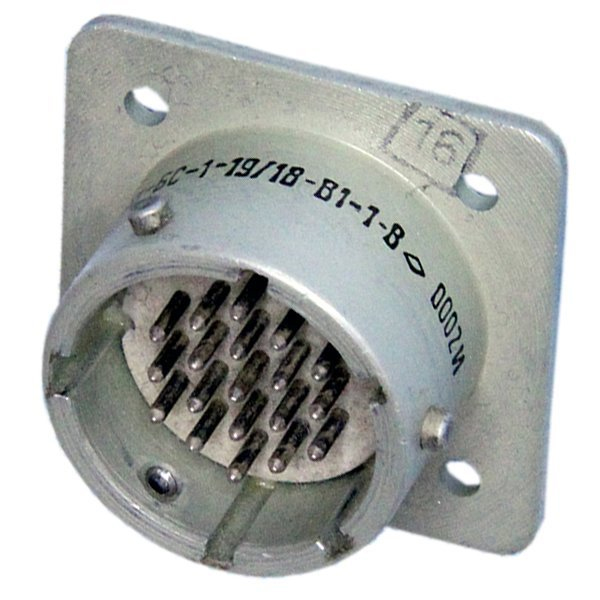

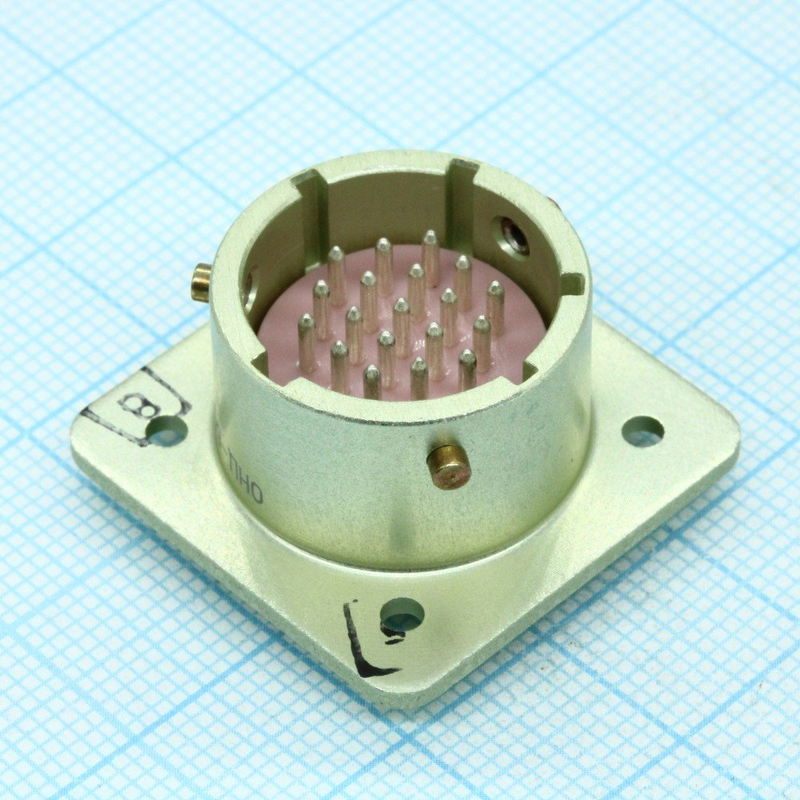

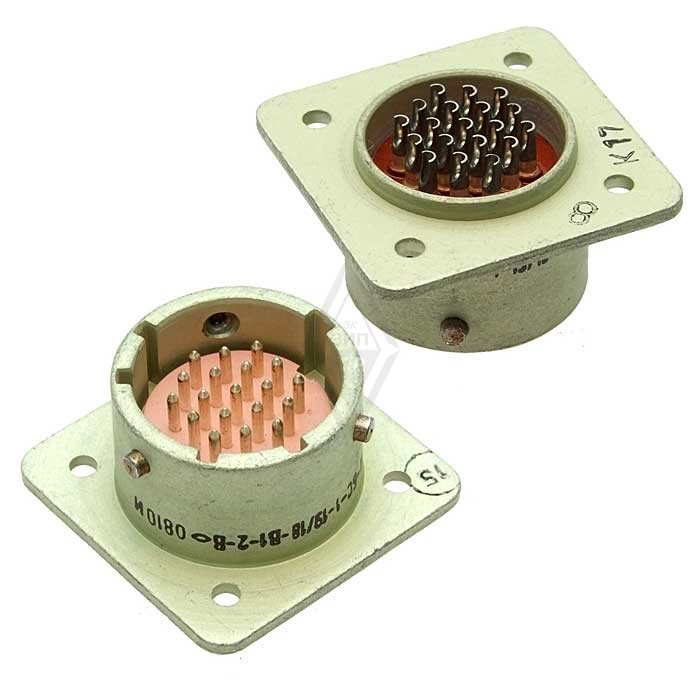

Назначение разъема ОНЦ-БС-2-19/18-В1-1-В

ОНЦ-БС-2-19/18-В1-1-В представляет собой электрический соединитель (разъем) серии ОНЦ-БС-2, предназначенный для коммутации электронных компонентов и устройств в составе промышленной, измерительной и специальной аппаратуры. Изделие относится к категории ОНЦ и выпускается в конструктивном исполнении вилки для печатного монтажа, то есть устанавливается непосредственно на печатную плату и обеспечивает электрическое соединение цепи платы с ответной частью.

Разъем применяется там, где требуется компактное и надежное соединение при рабочем напряжении от 1E-3 до 250 В и рабочем токе на каждый контакт от 1E-6 до 3.7 А. Такой диапазон позволяет использовать изделие как в слаботочных сигнальных цепях, так и в цепях с умеренной токовой нагрузкой.

Подтвержденные технические особенности

Модель ОНЦ-БС-2-19/18-В1-1-В обладает следующими характеристиками, заявленными для серии и для данного исполнения:

• Серия: ОНЦ-БС-2.
• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Конструктивное исполнение: вилка для печатного монтажа.
• Исполнение: В1-1-В, определяющее тип конструкции и вариант исполнения разъема.
• Рабочее напряжение: от 1E-3 до 250 В.
• Рабочий ток на каждый контакт: от 1E-6 до 3.7 А.
• Вес: 90 грамм.
• Технические условия: бР0.364.030ТУ, бР0.364.030ТУ1.
• Производитель: завод «Элекон» и другие предприятия.

Для серии ОНЦ-БС-2 в целом характерен диапазон количества контактов от 4 до 50 и условный размер корпуса от 10 до 27 мм. Конкретная модель ОНЦ-БС-2-19/18-В1-1-В занимает положение в этом диапазоне: 19 контактов при размере корпуса 18 мм.

Область применения

Разъемы серии ОНЦ-БС-2, включая рассматриваемое исполнение, используются для подключения различных электронных компонентов и устройств в разных отраслях промышленности. Благодаря печатному монтажу вилка удобна для установки на плату в составе блоков, модулей и приборов, где требуется организовать разъемное соединение с ответной частью.

Применение охватывает радиоэлектронную аппаратуру, измерительные приборы и промышленное оборудование, работающее в пределах указанных электрических параметров. Изделие не предназначено для эксплуатации вне диапазонов напряжения и тока, установленных техническими условиями бР0.364.030ТУ и бР0.364.030ТУ1.

Комплектация и данные каталога

Артикул изделия — 7233, категория — ОНЦ. Краткое описание из каталога и сведения о производителе конкретной поставляемой единицы не указаны; в качестве изготовителя серии названы завод «Элекон» и другие производители. Комплектация, страна производства, сертификаты, стандарты и гарантийные условия в предоставленных данных не приводятся и потому не заявляются.
