Назначение

Разъём ОНЦ-БС-1-19/18-В1-3-В (артикул 7165) представляет собой цилиндрический низкочастотный разъём вилочного типа. Он предназначен для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных сигналов. Изделие применяется в электронной, радиоэлектронной и контрольно-измерительной аппаратуре для внутреннего монтажа.

Соединитель рассчитан на всеклиматическое исполнение и соответствует требованиям ТУ бРО.364.030ТУ. Благодаря герметичному исполнению приборной части он может использоваться в условиях, где требуется защита от проникновения газов и влаги.

Конструкция и особенности

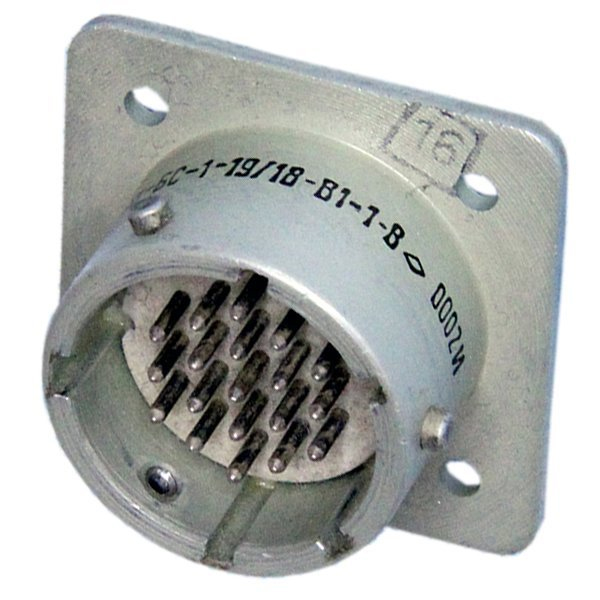

В состав соединителя входят герметичная приборная вилка без кожуха и кабельная розетка с прямым пластмассовым кожухом. Сочленение частей выполняется по байонетной схеме, что обеспечивает быстрое и надёжное соединение. Способ монтажа — объёмный, контакты фиксируются пайкой.

Корпуса имеют многошпоночную поляризацию. Это исключает вероятность неправильного соединения и повреждения контактов.

• количество контактов — 19;
• условный диаметр корпуса — 18 мм;
• покрытие контактов — серебро, индекс «1»;
• тип сочленения — байонетное;
• монтаж — объёмный с пайкой контактов;
• исполнение — герметичная приборная вилка и кабельная розетка с прямым пластмассовым кожухом.

Электрические параметры

Соединитель рассчитан на рабочую токовую нагрузку 2,1 А на один контакт. Максимальное рабочее напряжение составляет 250 В амплитудного значения. Сопротивление электрических контактов не превышает 5 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Изделие подходит для передачи сигналов частотой до 3 МГц, что позволяет использовать его в низкочастотных цепях, цепях управления и измерительных трактах.

Условия эксплуатации и надёжность

Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия. Разъём устойчив к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 200 метров в секунду в квадрате, а также к одиночным ударным воздействиям с ускорением до 10000 метров в секунду в квадрате. Конструкция выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Для герметичных вилок скорость утечки воздуха составляет не более 0,01 литра в час при перепаде давления 9,8 на 10 в четвёртой степени Па.

Количество допустимых сочленений и расчленений составляет 250 циклов. Минимальная наработка изделия — 15000 часов. Срок сохраняемости — 15 лет.
