Назначение и область применения

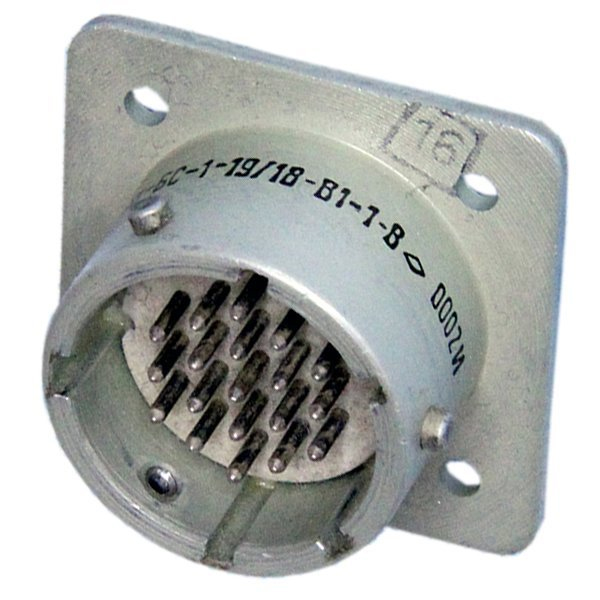

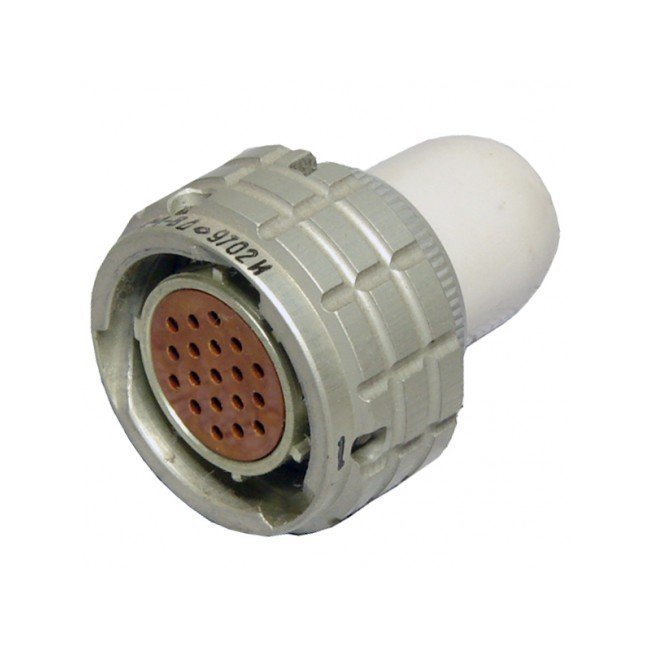

ОНЦ-БС-1-19/18-В1-3-В представляет собой герметичную приборную вилку блочного типа, входящую в состав цилиндрических низкочастотных соединителей серии ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока.

Вилка применяется в составе радиоэлектронной аппаратуры, приборов и блоков, где требуется герметичный ввод электрических цепей и надёжное механическое соединение ответных частей. Блочное исполнение позволяет устанавливать изделие непосредственно в корпус прибора, а метод внутреннего монтажа пайкой обеспечивает стабильный электрический контакт без применения дополнительных переходных элементов.

Всеклиматическое исполнение расширяет область применения: соединитель рассчитан на эксплуатацию в различных климатических зонах, включая условия пониженного атмосферного давления.

Конструктивные особенности

Соединение вилки с ответной частью — байонетное, что обеспечивает быструю фиксацию и расфиксацию без применения инструмента. Для исключения неправильного подключения применена многошпоночная поляризация корпусов.

• Тип изделия: вилка приборная блочная, герметичная.
• Способ монтажа: внутренний, методом пайки.
• Тип соединения: байонетный.
• Поляризация: многопозиционная, за счёт шпонок корпуса.
• Покрытие контактов: серебро.
• Климатическое исполнение: всеклиматическое.

Обозначение В1 в маркировке указывает на исполнение вилки приборной без кожуха. Индекс 3 соответствует многопозиционной поляризации, а литера В — всеклиматическому исполнению.

Основные технические характеристики

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Рабочая токовая нагрузка на контакт: 2,1 А.
• Максимальный ток на контакт: 4 А.
• Суммарный ток: 40 А.
• Максимальное напряжение: 250 В амплитудного значения.
• Диапазон рабочих частот переменного тока: до 3 МГц.

Условия эксплуатации и показатели надёжности

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Допускается работа при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Вилка выдерживает вибрационные нагрузки с ускорением до 200 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц. Герметичность исполнения подтверждается скоростью утечки воздуха не более 0,01 литра в час при перепаде давления 98 килопаскалей.

Ресурс изделия составляет 250 сочленений и расчленений, наработка — 15 000 часов, срок сохраняемости — 15 лет. Указанные параметры определяют применимость вилки в аппаратуре длительного срока службы, включая бортовые и стационарные системы.

Расшифровка обозначения

1. ОНЦ-БС — низкочастотный цилиндрический соединитель блочного типа.
2. 1 — покрытие контактов серебром.
3. 19/18 — 19 контактов, условный размер корпуса 18 мм.
4. В1 — вилка приборная без кожуха.
5. 3 — многопозиционная поляризация.
6. В — всеклиматическое исполнение.

Маркировка ОНЦ-БС-1-19/18-В1-3-В однозначно определяет тип, число контактов, размер корпуса, конструктивное исполнение и климатическую категорию изделия.
