Назначение соединителя ОНЦ-БС-1-19/18-В1-1В

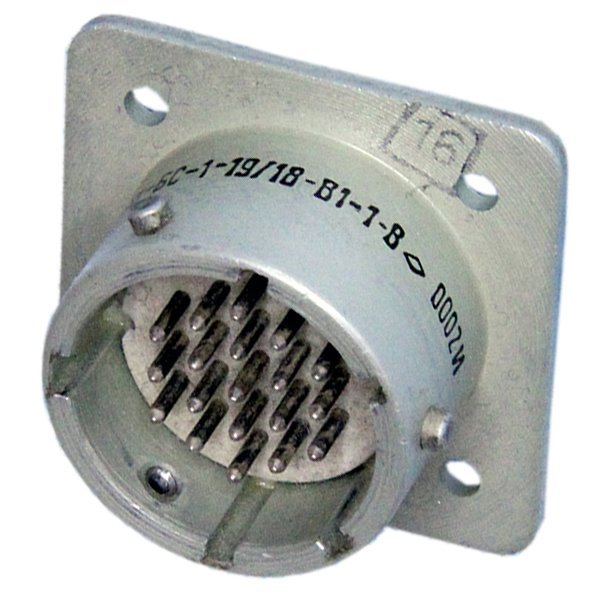

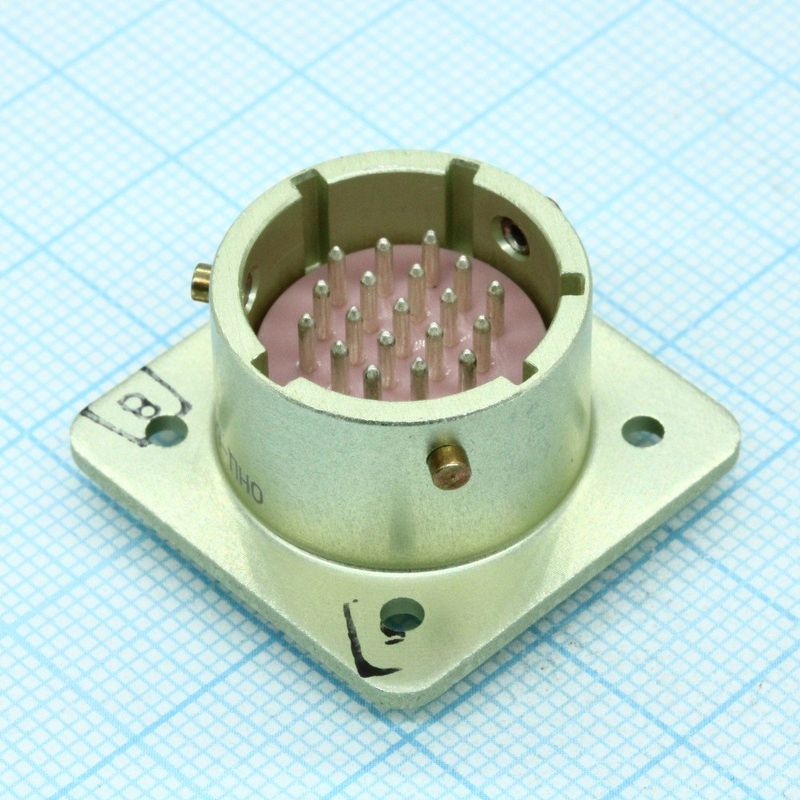

ОНЦ-БС-1-19/18-В1-1В представляет собой приборную вилку цилиндрического низкочастотного соединителя серии ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Применяется в составе электронной и электротехнической аппаратуры, где требуется компактное многоконтактное соединение с высокой плотностью монтажа и устойчивостью к внешним воздействиям.

Вилка может использоваться как в составе кабельных сборок, так и для внутреннего монтажа аппаратуры. Сочетание байонетного сочленения и всеклиматического исполнения позволяет эксплуатировать соединитель в составе приборов, работающих в сложных условиях окружающей среды.

Основные технические характеристики

Соединитель имеет 19 контактов с серебряным покрытием, что отражено в условном обозначении цифрой «1». Условный размер корпуса составляет 18 мм. Всеклиматическое исполнение обозначено индексом «В», а маркировка «В1-1В» указывает на всеклиматическое исполнение и многопозиционную поляризацию, затрудняющую ошибочное сочленение.

• Рабочая токовая нагрузка на контакт — 2,1 А.
• Максимальный ток на одиночный контакт — 4 А.
• Суммарная токовая нагрузка на соединитель — 40 А.
• Рабочее напряжение (амплитудное) — до 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс — 250 сочленений или 15000 часов.

Указанные параметры подтверждаются конструктивным исполнением соединителя и принятой для серии ОНЦ-БС-1 системой обозначений. Соответствие условий эксплуатации и электрических режимов рабочим характеристикам обеспечивает стабильную работу изделия в течение всего назначенного ресурса.

Расшифровка условного обозначения

1. ОНЦ-БС — низкочастотный цилиндрический соединитель.
2. 1 — серебряное покрытие контактов.
3. 19/18 — 19 контактов при условном размере корпуса 18 мм.
4. В1-1В — всеклиматическое исполнение и многопозиционная поляризация.

Конструкция и условия эксплуатации

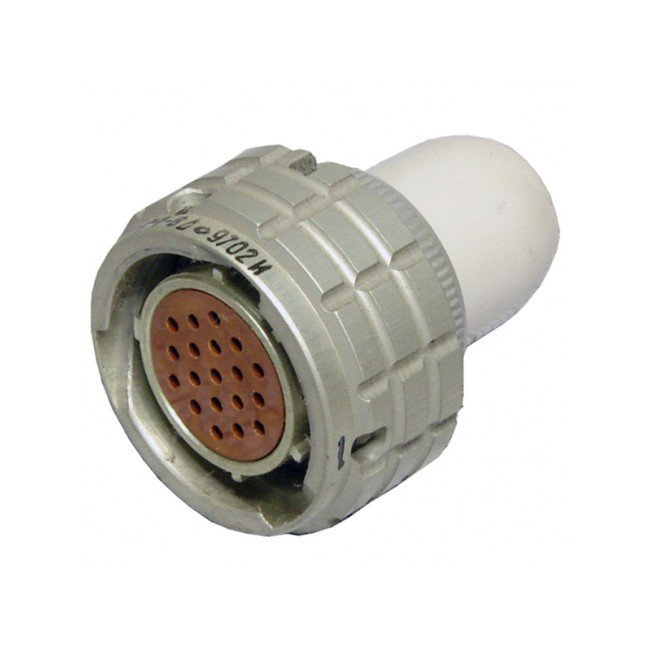

Сочленение вилки с ответной частью — байонетное. Вилка выполнена без кожуха, розетка предусматривает прямой пластмассовый кожух. Монтаж соединителя — объёмный, методом пайки, что ориентировано на внутреннюю установку в аппаратуре.

Изделие сохраняет работоспособность в широком диапазоне условий. Нижняя граница рабочей температуры составляет минус 60 °C, верхняя — плюс 85 °C. Допускается эксплуатация при повышенной влажности до 98 % при температуре плюс 35 °C, при пониженном атмосферном давлении вплоть до 13 кПа, а также при вибрационных нагрузках в диапазоне от 1 до 5000 Гц.

Такое сочетание параметров делает приборную вилку пригодной для применения в бортовой, стационарной и переносной аппаратуре, к которой предъявляются требования по стойкости к климатическим и механическим воздействиям. Байонетный механизм обеспечивает быстрый и надёжный монтаж при ограниченном доступе к соединителю внутри корпуса прибора.

Области применения

• Коммутация цепей питания и сигнальных линий в приборах и блоках аппаратуры.
• Передача импульсных сигналов в измерительной и управляющей электронике.
• Внутренний монтаж узлов, где требуется многоконтактное соединение с поляризацией.
• Эксплуатация в условиях вибрации, повышенной влажности и пониженного давления.

При подборе ответной части следует учитывать тип сочленения, условный размер корпуса и число контактов, а также соблюдать нормируемые токовые и температурные режимы, указанные для серии ОНЦ-БС-1.
