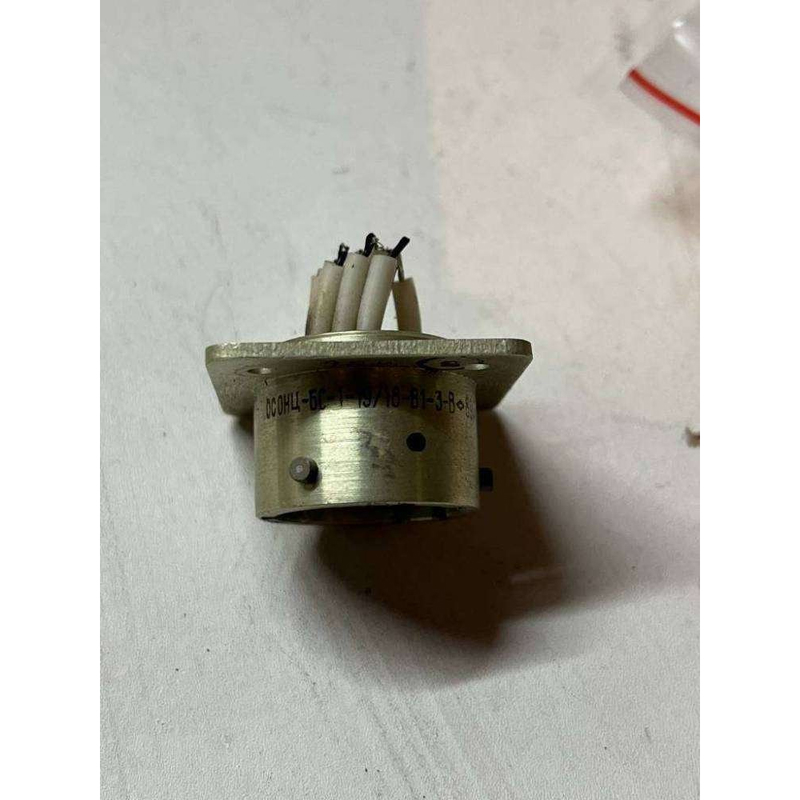

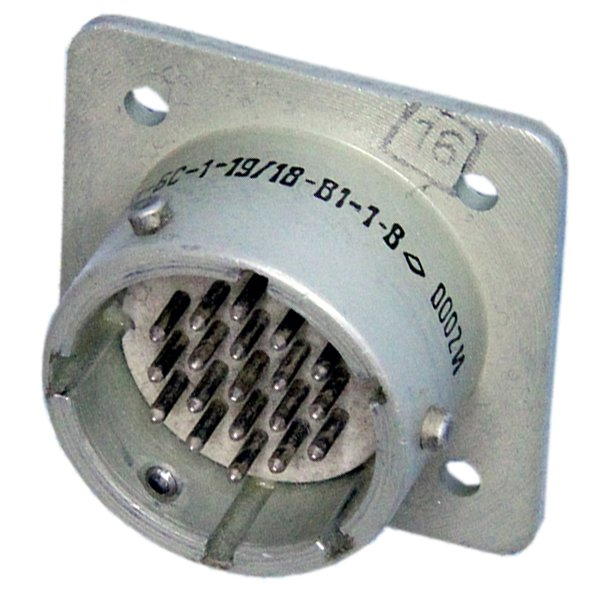

ОНЦ-БС-1-19/18-В1-3-В — это тип электрического соединителя. Обозначение расшифровывается следующим образом:

• ОНЦ — Общего назначения цилиндрический

• БС — блочный соединитель, сочленение вручную

• 1 - номер серии

• 19/18 - условное обозначение количества контактов (предположительно, 19 штыревых контактов, так как тип корпуса "вилка")

• В - тип корпуса вилка

• 1 - исполнение по монтажу (объемный монтаж)

• 3 - покрытие контактов (золото)

• В - всеклиматическое исполнение

Этот соединитель имеет заводскую упаковку и паспорт.

Основные характеристики

• Тип соединителя: Цилиндрический, блочный, общего назначения, с ручным соединением.

• Количество контактов: 19 (предположительно), штыревого типа (вилка).

• Покрытие контактов: Золото. Обеспечивает низкое переходное сопротивление, высокую надежность электрического контакта и превосходную коррозионную стойкость, что критически важно для работы в агрессивных средах и при низких токах.

• Тип монтажа: Объемный монтаж (под пайку). Контакты предназначены для пайки проводов, что гарантирует прочное и надежное электрическое соединение.

• Климатическое исполнение: Всеклиматическое (В). Разъем способен функционировать в широком диапазоне температур и влажности, выдерживая различные климатические условия, от умеренного до тропического климата.

• Рабочая температура: От -60°C до +100°C (типично для серии ОНЦ-БС всеклиматического исполнения). Обеспечивает стабильную работу в жестких температурных режимах.

• Рабочее напряжение: До 700 В (переменного тока эффективное значение) / 1000 В (постоянного тока). Варьируется в зависимости от конкретного типоразмера и расположения контактов.

• Рабочий ток: Варьируется в зависимости от сечения контактов, обычно от 1 А до 25 А на контакт.

• Количество циклов сочленения-расчленения: Не менее 500. Гарантирует долгий срок службы соединителя при многократном подключении/отключении.

• Устойчивость к внешним воздействиям: Обладает высокой устойчивостью к вибрациям, механическим ударам и линейным перегрузкам, что делает его пригодным для использования в подвижных и динамичных системах.

Области применения

• Авиационная и космическая техника: Используется в бортовом оборудовании самолетов, вертолетов и космических аппаратов, где требуются высокая надежность, устойчивость к вибрациям, перепадам температур и малый вес.

• Военная техника: В различных системах вооружения, связи и управления, эксплуатируемых в экстремальных условиях.

• Промышленная автоматика и системы управления: Для подключения датчиков, исполнительных механизмов, блоков управления и других компонентов в производственных линиях и оборудовании.

• Радиоэлектронная аппаратура: В стационарных и переносных радиоэлектронных устройствах, где необходимы надежные и стабильные электрические соединения.

• Железнодорожный и морской транспорт: В бортовых системах подвижного состава и судов, подверженных сильным вибрациям, влажности и резким изменениям температуры.

• Испытательное и измерительное оборудование: Для обеспечения точных и стабильных соединений в лабораторных и промышленных измерительных комплексах.

• Общее промышленное применение: В любых отраслях промышленности, где требуется надежное, герметичное и всеклиматическое электрическое соединение для передачи сигналов или питания.
