Назначение и область применения

ОНЦ-БС-1-19/18-В1-3-В (артикул 7160) — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие входит в категорию ОНЦ и применяется для внутреннего монтажа в составе приборов, блоков и кабельных сборок, где требуется герметичный ввод цепи через корпус аппаратуры.

Соединитель выполнен во всеклиматическом исполнении, что допускает его эксплуатацию в условиях повышенной влажности, пониженного атмосферного давления, вибрационных и ударных нагрузок. Конструкция рассчитана на многократное сочленение и расчленение в процессе технического обслуживания аппаратуры.

Конструкция и особенности

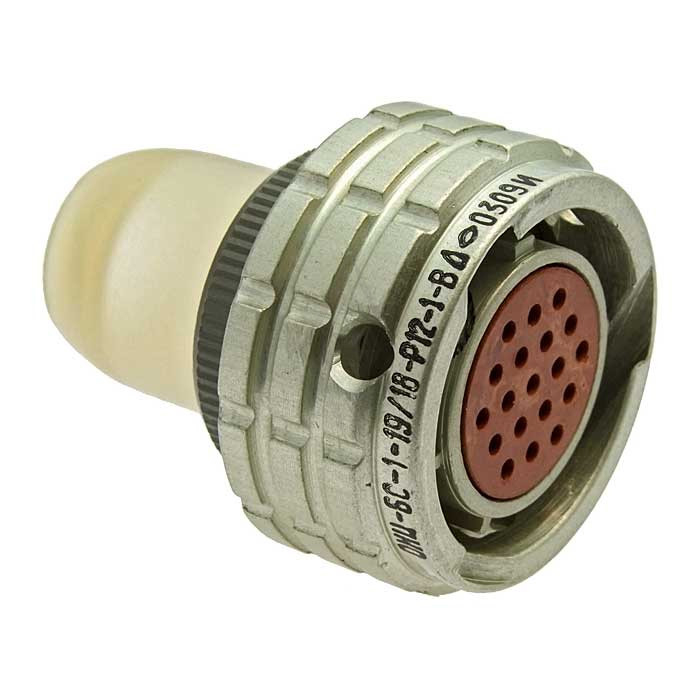

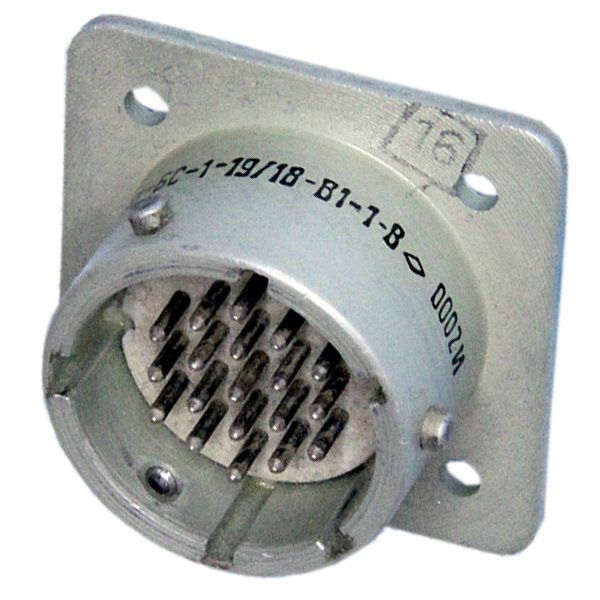

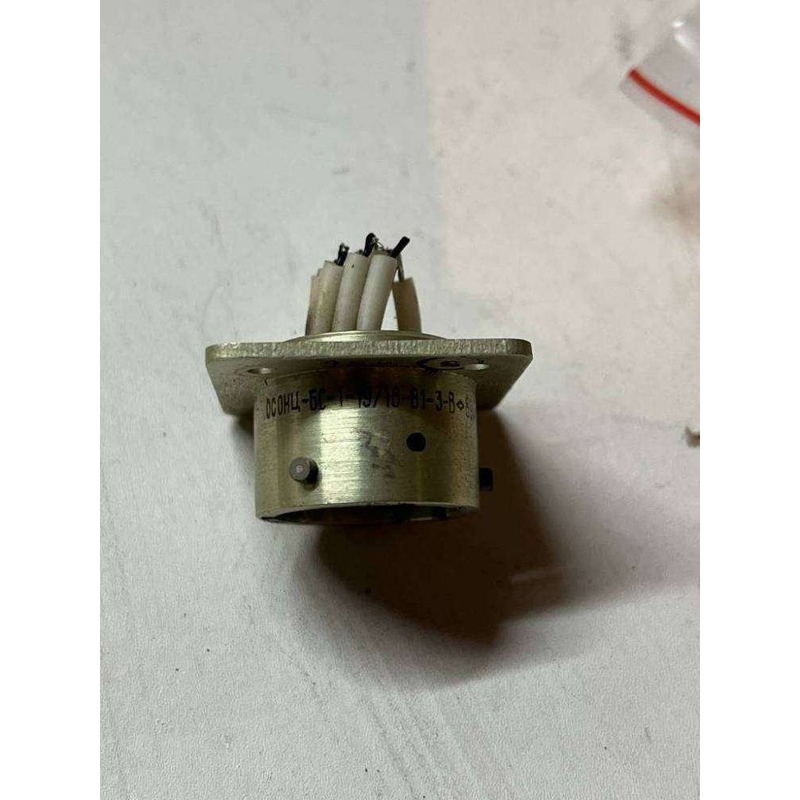

Соединитель представляет собой пару, состоящую из герметичной приборной вилки и негерметичной кабельной розетки. Вилка устанавливается на корпусе прибора и обеспечивает герметичность по отношению к внутреннему объёму аппаратуры, розетка монтируется на кабеле.

• Соединение вилки и розетки — байонетное, обеспечивающее быстрое сочленение и надёжную фиксацию.
• Вилки выпускаются в приборном исполнении, розетки — с прямым пластмассовым кожухом.
• Применена многошпоночная поляризация корпусов, защищающая от несанкционированного сочленения однотипных соединителей.
• Предусмотрена многопозиционная установка изоляторов — от 1 до 20 позиций.
• Контакты имеют покрытие из серебра или золота.
• Число контактов в данной модификации — 19, условный диаметр корпуса — 18.

Технические характеристики

Сопротивление контактов составляет не более 5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, в иных условиях — не менее 1000 МОм. Рабочая токовая нагрузка на каждый контакт — 2,1 А. Максимальное рабочее напряжение (амплитудное значение) — 250 В.

Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806 умноженное на 10 в четвёртой степени паскаля, что соответствует 1 килограмм-силе на квадратный сантиметр, — не более 0,01 литра в час. Ресурс по числу сочленений и расчленений — 250 циклов. Минимальная наработка — 15000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Диапазон рабочих температур окружающей среды — от минус 60 до плюс 85 градусов Цельсия. Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 200 метров на секунду в квадрате, что соответствует 20 g.

• Механический удар одиночного действия с ускорением 10000 метров на секунду в квадрате, что соответствует 1000 g.
• Механический удар многократного действия с ускорением 1471 метр на секунду в квадрате, что соответствует 150 g.
• Пониженное атмосферное давление — 1,3 умноженное на 10 в минус третьей степени паскаля, что соответствует 10 в минус пятой степени миллиметра ртутного столба.

Расшифровка условного обозначения

1. ОНЦ-БС — тип соединителя.
2. 1 — покрытие контактов: 1 означает серебро, 2 означает золото.
3. 19 — количество контактов.
4. 18 — условный диаметр корпуса.
5. В — вилка.
6. 1 — конструктивное исполнение, приборная вилка.
7. 3 — многопозиционная поляризация корпусов.
8. В — всеклиматическое исполнение.
