Назначение

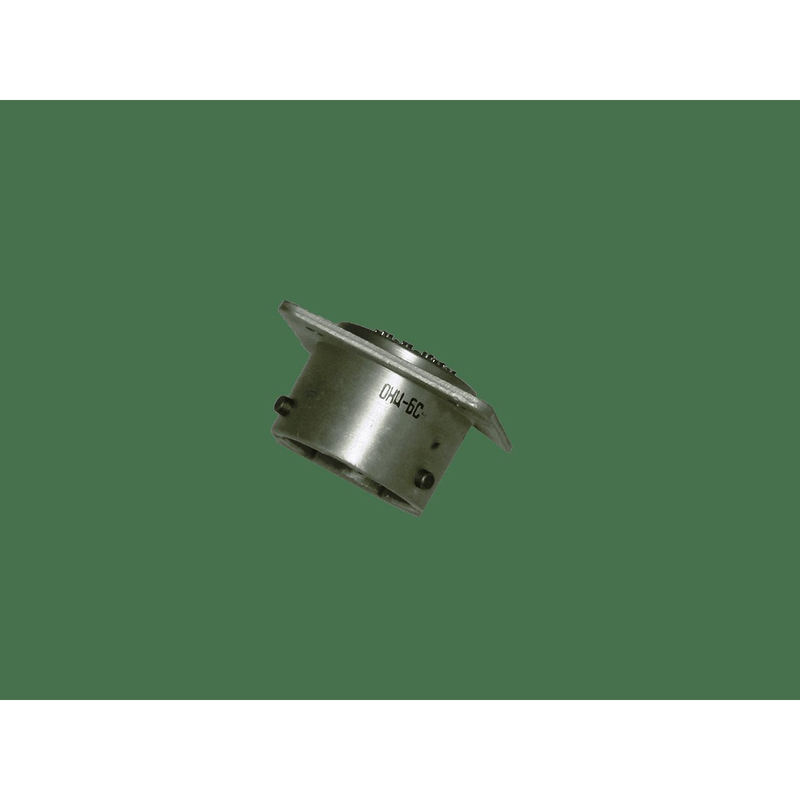

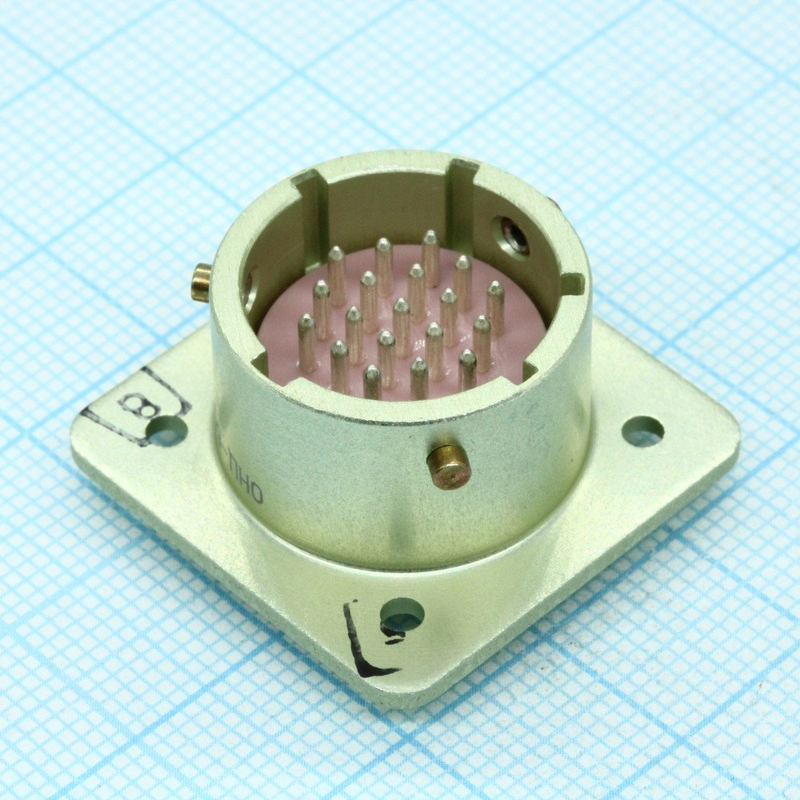

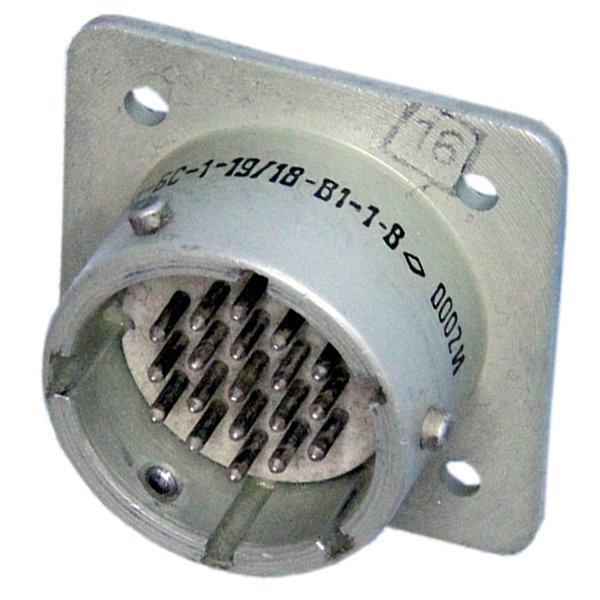

ОНЦ-БС-1-19/18-В1-2-В — цилиндрический низкочастотный разъем, предназначенный для электрического соединения кабельных линий и блоков аппаратуры. Изделие относится к категории ОНЦ и применяется там, где требуется быстрое сочленение и расчленение при сохранении стабильного контакта в сложных условиях эксплуатации.

Маркировка содержит обозначение серии, число контактов, условный размер корпуса и конструктивное исполнение. По имеющимся данным, разъем выпускался как минимум с 1989 по 2016 год. Производитель в карточке товара не указан, поэтому сведения о конкретном изготовителе и о наличии сертификатов в описании отсутствуют.

Конструктивные особенности

Тип и вид сочленения

Разъем имеет цилиндрический корпус и байонетный вид сочленения, то есть быстроразъемное соединение с фиксацией поворотом. Такое исполнение позволяет выполнять многократные операции стыковки без применения инструмента и обеспечивает механическую фиксацию ответных частей.

Число контактов и корпус

Количество контактов — 19, условный размер корпуса — 18. Исполнение обозначено индексом, который в конце маркировки содержит литеру В. По имеющимся сведениям, такое обозначение часто указывает на кабельную вилку, а также на влагозащищенное исполнение. Обе трактовки приведены как предположительные, поскольку точная расшифровка индекса в описании не подтверждена.

Материалы

Корпус изготавливается из алюминиевых сплавов, контакты — из латуни с покрытием, в качестве которого обычно применяются серебро или золото. Указанные материалы относятся к типовым для изделий данной серии.

Технические характеристики

• Рабочее напряжение: до 700 В переменного тока и до 1000 В постоянного тока.
• Рабочий ток: от 1 до 15 А в зависимости от диаметра контакта.
• Сопротивление контактов: низкое, как правило не более 5 мОм.
• Сопротивление изоляции: высокое, обычно не менее 5000 МОм.
• Количество циклов сочленения и расчленения: до 500–1000.
• Диапазон рабочих температур: широкий, например от минус 60 до плюс 100 градусов Цельсия.

Приведенные значения следует рассматривать как справочные: они описывают типовые параметры серии и не подтверждены паспортными данными конкретного изготовителя.

Области применения

Разъем рассчитан на работу в аппаратуре, где предъявляются повышенные требования к надежности соединения. Основные направления применения:

• Авиационная и космическая техника — бортовое оборудование, системы связи, навигации и управления.
• Военная техника — радиоэлектронные устройства, радиолокационные станции, системы связи, наземная, морская и авиационная аппаратура.
• Промышленное оборудование — автоматизированные системы управления, измерительная аппаратура, робототехника, приборы контроля и мониторинга.
• Транспорт — железнодорожные системы сигнализации и управления, специальный автотранспорт.
• Морской и речной флот — навигационное, связное и управляющее оборудование судов.

Эксплуатационные свойства

Изделие характеризуется высокой вибро- и ударостойкостью, устойчивостью к воздействию повышенной влажности, соляного тумана и пыли. Влагозащищенное исполнение и байонетный замок позволяют применять разъем в условиях, где соединение подвергается механическим нагрузкам и воздействию внешней среды. Перед установкой рекомендуется проверять состояние контактных поверхностей и целостность корпуса, поскольку ресурс соединения ограничен указанным числом циклов сочленения и расчленения.
