Назначение и область применения

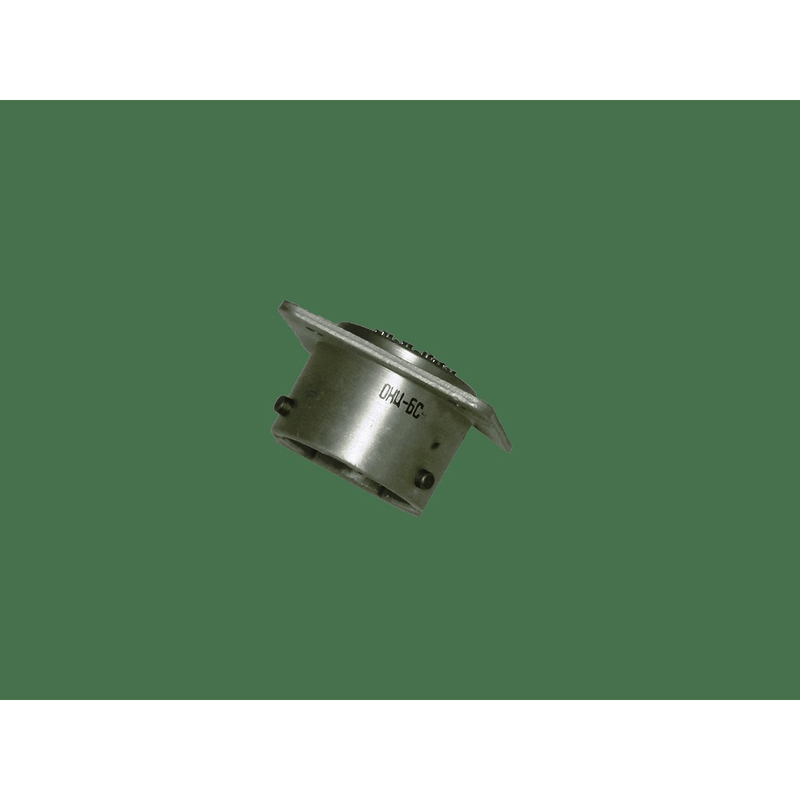

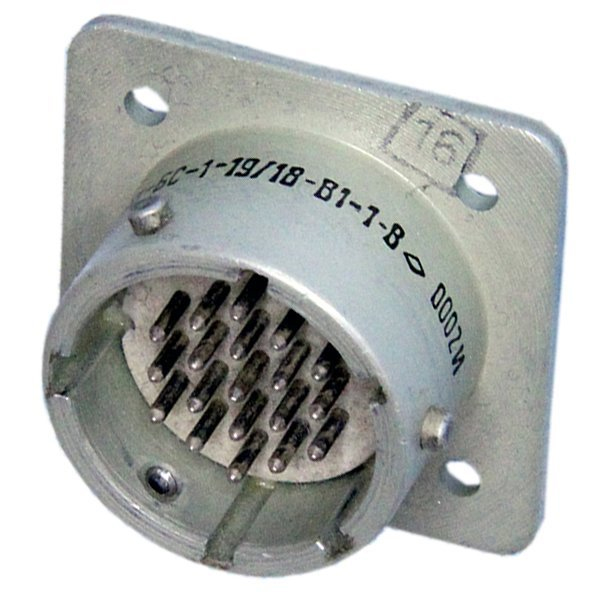

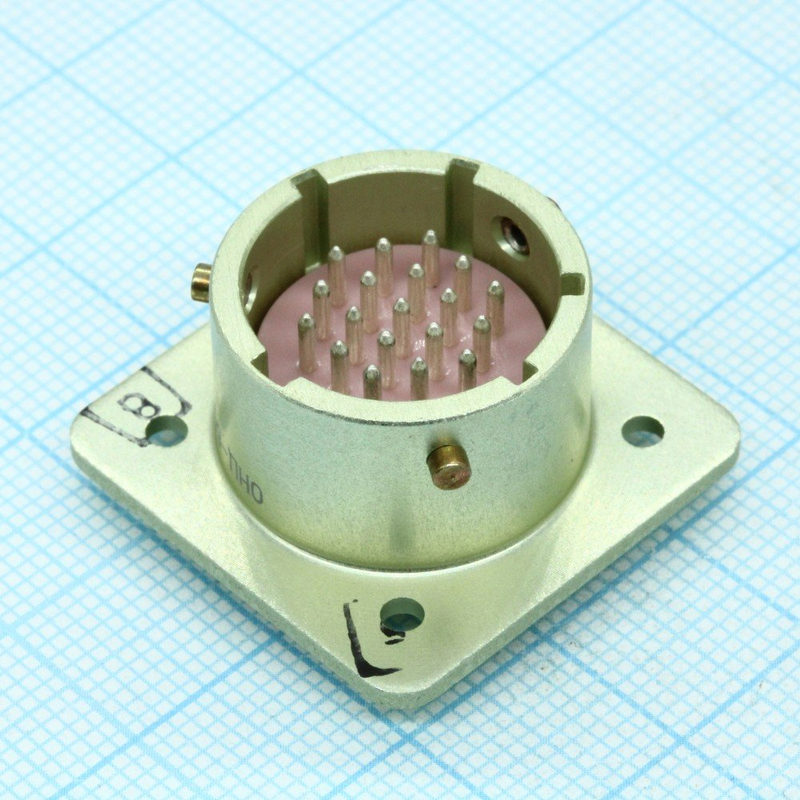

ОНЦ-БС-1-19/18-В1-2-В — цилиндрический низкочастотный разъём-вилка, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также для коммутации импульсных сигналов.

Разъём применяется в электро-, радио- и контрольно-измерительных приборах для внутреннего монтажа. Исполнение — всеклиматическое, изготовление ведётся по техническим условиям бР0.364.030. Такое сочетание делает изделие пригодным как для лабораторной и измерительной аппаратуры, так и для приборов, работающих в тяжёлых климатических условиях.

Конструктивные особенности

Вилка приборная, блочного типа, без кожуха. Соединение с ответной частью — байонетное, что обеспечивает быструю фиксацию и расфиксацию без применения инструмента.

Предусмотрена многопозиционная поляризация, которая защищает от неправильного подключения и исключает сочленение в неверном положении. Розетка комплектуется прямым пластмассовым кожухом.

Контакты имеют серебряное покрытие, что снижает переходное сопротивление и стабилизирует параметры соединения при длительной эксплуатации.

Технические характеристики

• Количество контактов: 19 штук
• Условный диаметр корпуса: 18 мм
• Рабочая токовая нагрузка на контакт: 2,1 А
• Максимальный ток на контакт: 4 А, суммарно 40 А
• Покрытие контактов: серебро
• Максимальное напряжение: 250 В амплитудное
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Ресурс: 250 сочленений-расчленений
• Наработка: 15 000 часов
• Температура эксплуатации: от минус 60 до плюс 85 градусов Цельсия
• Срок сохраняемости: 15 лет
• Монтаж: объёмный, пайкой

Эксплуатация и монтаж

Монтаж разъёма выполняется объёмным способом, пайкой проводников к контактам. Такой способ подключения рассчитан на внутренний монтаж приборов, где важны компактность и надёжность электрического соединения.

Рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяет применять изделие во всеклиматическом исполнении, включая аппаратуру, эксплуатируемую на открытом воздухе и в неотапливаемых помещениях.

Заявленный ресурс составляет 250 сочленений-расчленений при наработке 15 000 часов, срок сохраняемости — 15 лет. Разъём выпуска 2015 года соответствует стандартным характеристикам серии ОНЦ-БС-1 и сохраняет работоспособность в различных климатических условиях.

Артикул: 7158. Категория: ОНЦ.
