Назначение соединителя

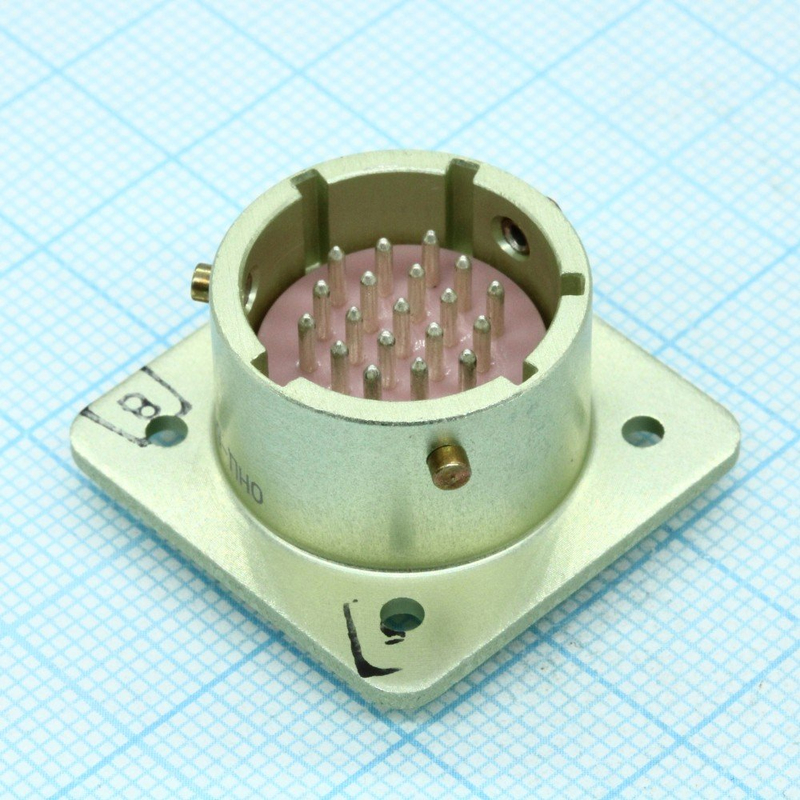

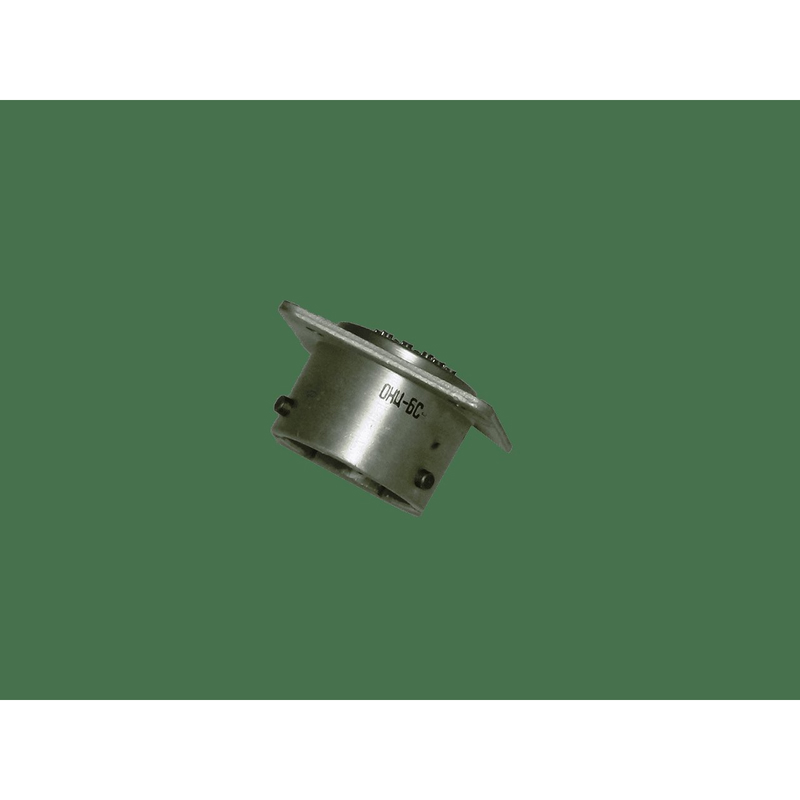

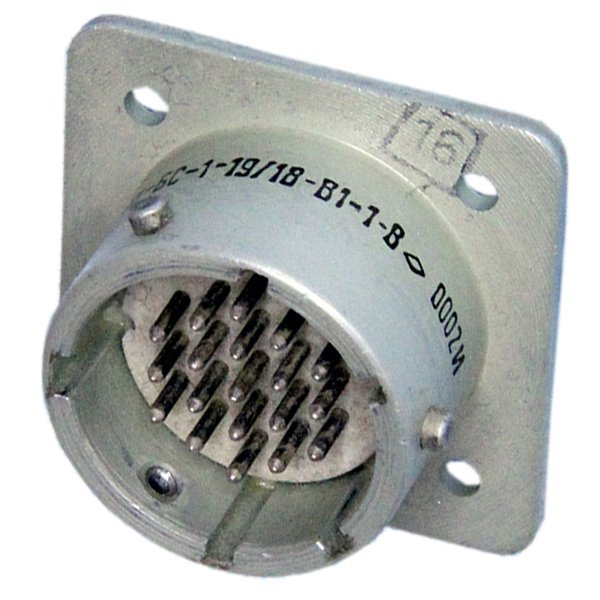

ОНЦ-БС-1-19/18-В1-2-В — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие относится к категории ОНЦ и выпускается в исполнении, пригодном для внутреннего монтажа. Основная задача такого соединителя — обеспечить электрическое соединение и механическое сочленение частей цепи с сохранением стабильных параметров контакта в течение всего назначенного ресурса.

Соединитель применяется в составе электротехнической и радиоэлектронной аппаратуры, где требуется компактное цилиндрическое сочленение с защитой от ошибочного подключения. Многопозиционная поляризация корпусов исключает несанкционированное сочленение — соединить между собой можно только те части, которые для этого предназначены.

Технические характеристики

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Максимальная токовая нагрузка — зависит от конфигурации соединителя и приводится в таблицах технической документации.
• Количество сочленений-расчленений — до 250.
• Минимальная наработка — 15000 часов.
• Срок сохраняемости — 15 лет.

Приведённые значения относятся к нормальным климатическим условиям. Максимальная токовая нагрузка не является фиксированной величиной для всего типоразмера: она определяется конкретной конфигурацией контактов, поэтому при подборе режима работы следует обращаться к таблицам технической документации.

Конструктивные особенности

Покрытие контактов — серебро для исполнения ОНц-БС-1. Сочленение байонетное: соединение фиксируется поворотом, что даёт одновременно механическую фиксацию и электрический контакт. Крепление вилок выполняется фланцевой гайкой, обеспечивающей устойчивое положение соединителя на монтажной поверхности.

Корпус выполнен по цилиндрической схеме с многопозиционной поляризацией. Поляризация защищает от несанкционированного сочленения и снижает риск повреждения контактов при неправильном подключении.

Условия эксплуатации и ресурс

Соединитель предназначен для внутреннего монтажа и изготовлен во всеклиматическом исполнении. Изделие устойчиво к механическим и климатическим воздействиям, в том числе к вибрации и экстремальным температурам. Ресурс по количеству сочленений-расчленений — до 250 циклов, минимальная наработка — 15000 часов, срок сохраняемости — 15 лет.

Такое сочетание параметров позволяет применять соединитель в аппаратуре, рассчитанной на длительный срок службы и работу в переменных условиях окружающей среды.

Обозначение и идентификация

Наименование ОНЦ-БС-1-19/18-В1-2-В содержит типовое обозначение серии, вариант исполнения и конструктивные признаки. Артикул — 7157. Категория — ОНЦ. Производитель в предоставленных данных не указан. В описании изделия указан 2014 год. Сведения о комплектации, стране производства, сертификатах и гарантии в исходных данных отсутствуют, поэтому здесь не приводятся.

Перед монтажом следует свериться с технической документацией на конкретное исполнение: именно там указаны допустимые токовые нагрузки для выбранной конфигурации контактов и порядок сочленения.
