Назначение и область применения

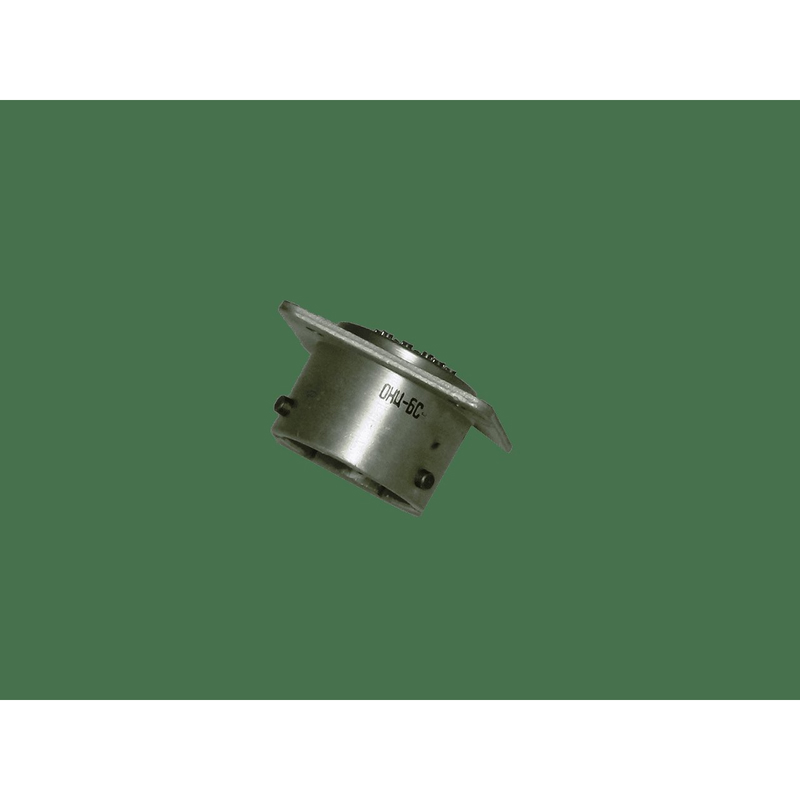

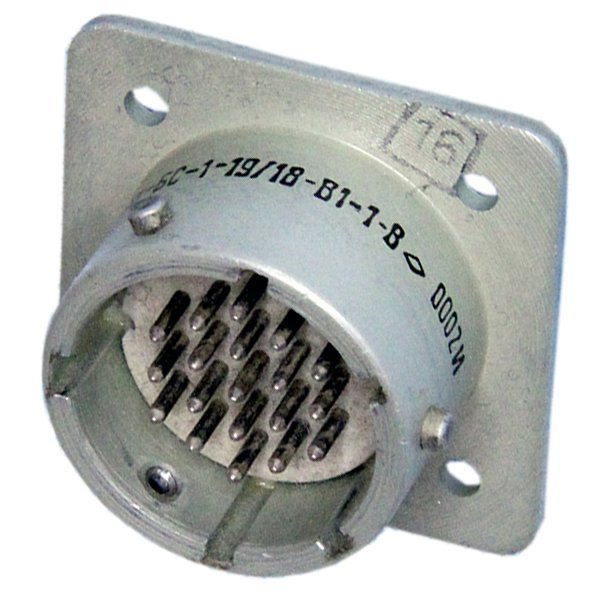

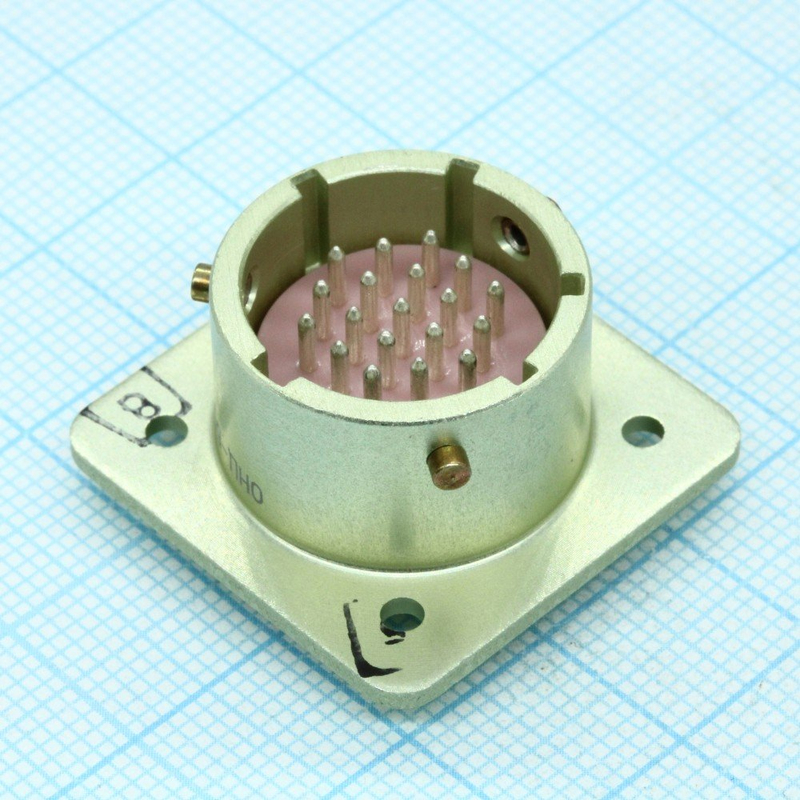

ОНЦ-БС-1-19/18-В1-2-В — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Изделие входит в категорию ОНЦ и выполнено в виде приборной герметичной вилки для печатного монтажа. Соединитель рассчитан на внутренний монтаж во всеклиматическом исполнении и устойчив к воздействию специальных факторов.

Согласно имеющемуся описанию, соединители этой серии выпускаются компанией «Элекон». Конструкция ориентирована на применение в составе радиоэлектронной аппаратуры, где требуется герметичный приборный разъём с байонетным сочленением и поляризацией, исключающей ошибочное подключение.

Конструктивные особенности

Тип и крепление

Соединитель относится к типу приборных вилок. Соответственно, он устанавливается непосредственно на изделии, а не на кабельном окончании. Сочетание герметичного исполнения и печатного монтажа позволяет монтировать вилку на плату и одновременно обеспечивать герметичность по корпусу.

Соединение выполнено байонетным, крепление вилок на изделиях осуществляется фланцевой гайкой. Многопозиционная поляризация защищает от несанкционированного сочленения, то есть от подключения ответной части в неверном положении.

Контактная система и корпус

• Покрытие контактов — серебро, для исполнения ОНЦ-БС-1.
• Условный диаметр корпуса — 19 мм.
• Количество контактов определяется по таблице исполнений и зависит от конкретного варианта; в справочных данных для серии указывается диапазон от 1 до 3 позиций.
• Максимальная токовая нагрузка определяется по таблице в зависимости от количества контактов.

Технические характеристики

• Максимальное рабочее напряжение — 250 В, амплитудное значение.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Скорость утечки воздуха — не более 0,3 л/ч при перепаде давления 9,806 умножить на 10 в четвёртой степени Па.
• Количество сочленений и расчленений — до 250.
• Минимальная наработка — 15 000 часов.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Механические факторы

Соединитель сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 200 м/с². Допускается механический удар одиночного действия с ускорением до 10 000 м/с².

Климатические факторы

Диапазон рабочих температур — от минус 60 °C до плюс 85 °C. Пониженное атмосферное давление — вплоть до 1,3 умножить на 10 в минус четвёртой степени Па. Такие параметры определяют применимость вилки в аппаратуре, работающей в жёстких климатических и высотных условиях.

Ресурс и особенности применения

Совокупность заявленных параметров — байонетное сочленение, фланцевое крепление, серебряное покрытие контактов, герметичность корпуса и рабочий диапазон температур от минус 60 °C до плюс 85 °C — делает ОНЦ-БС-1-19/18-В1-2-В пригодным для внутреннего монтажа в блоках и приборах, эксплуатируемых в составе всеклиматического исполнения. Ресурс до 250 сочленений и расчленений и минимальная наработка 15 000 часов рассчитаны на длительную эксплуатацию без частой перестыковки.

Перед применением следует уточнить количество контактов и максимальную токовую нагрузку по таблице исполнений, поскольку эти параметры зависят от конкретного варианта серии, а также проверить совместимость ответной части с многопозиционной поляризацией и байонетным замком.
