Общее описание

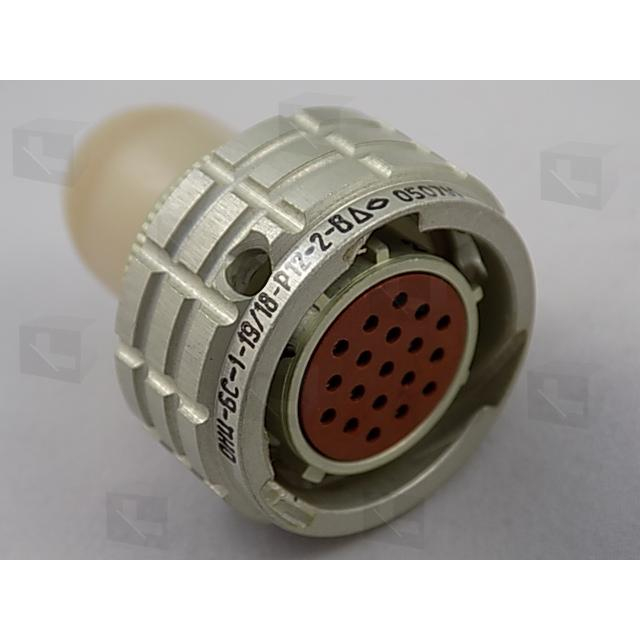

ОНЦ-БС-1-19/18-В1-2-В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие относится к категории ОНЦ и изготовлено в соответствии с техническими условиями бР0.364.030 ТУ.

Соединители серии ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки, предназначенной для объёмного монтажа. Вилки и розетки серии рассчитаны на внутренний монтаж и выпускаются во всеклиматическом исполнении. Сочленение соединителей — байонетное.

Конструктивные особенности

• Байонетный вид сочленения обеспечивает соединение и фиксацию ответных частей.
• Многошпоночная поляризация корпусов защищает от несанкционированного сочленения.
• Контакты имеют серебряное покрытие.
• Монтаж выполняется объёмным способом, пайкой.
• Розетки выпускаются с прямым пластмассовым кожухом.
• Изделие предназначено для внутреннего монтажа.
• Климатическое исполнение — всеклиматическое, по техническим условиям бР0.364.030 ТУ.

Технические характеристики

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Рабочая токовая нагрузка на каждый контакт: 2,1 А.
• Максимальная токовая нагрузка: на одиночный контакт — 4 А, суммарная на соединитель — 40 А.
• Максимальное рабочее напряжение (амплитудное значение): 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000/5000 МОм.
• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па: не более 0,01 л/ч.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 ч.
• Срок сохраняемости: 15 лет.

Расшифровка условного обозначения

В маркировке изделия последовательно указаны основные признаки соединителя. ОНЦ-БС — тип соединителя, то есть соединитель низкочастотный цилиндрический. Индекс 1 — вид покрытия контактов, серебро. Число 19 — количество контактов; серия выпускается также на 4, 7, 10, 19, 32 и 50 контактов. Число 18 — условный размер корпуса; в серии применяются корпуса размеров 10, 12, 14, 18, 22 и 27. Далее в обозначении стоит конструктивное исполнение, для данной модели это индекс В1. Число 2 указывает на многопозиционную поляризацию корпусов; предусмотрены варианты поляризации от 1 до 20. Замыкающая буква В означает всеклиматическое исполнение.

Условия эксплуатации и применение

Температура окружающего воздуха при эксплуатации: от минус 60 до плюс 85 градусов Цельсия. Атмосферное пониженное рабочее давление: 13 кПа. Перечисленные параметры подтверждают пригодность соединителя для работы в жёстких климатических условиях.

Соединитель применяется в электрических цепях постоянного, переменного и импульсного тока, в том числе в составе приборов и кабельных сборок, монтируемых объёмным способом. Сочетание герметичной приборной вилки и кабельной розетки позволяет использовать изделие там, где требуется разъёмное соединение с байонетной фиксацией и защитой от ошибочного сочленения за счёт многопозиционной поляризации корпусов.

Согласно данным каталога, изделие относится к 2013 году. Артикул: 7154. Категория: ОНЦ.
