Назначение соединителя

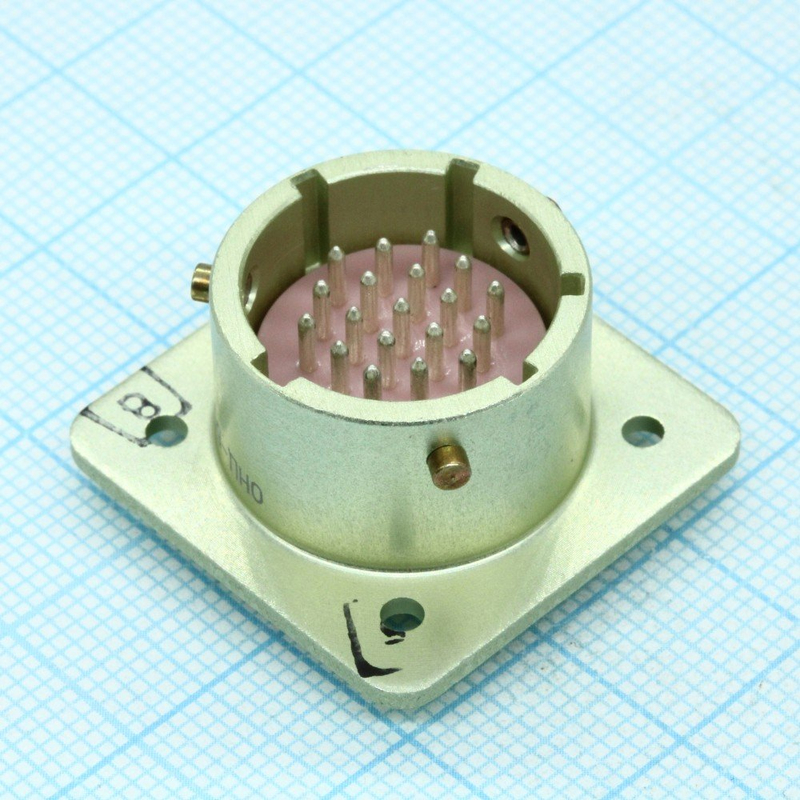

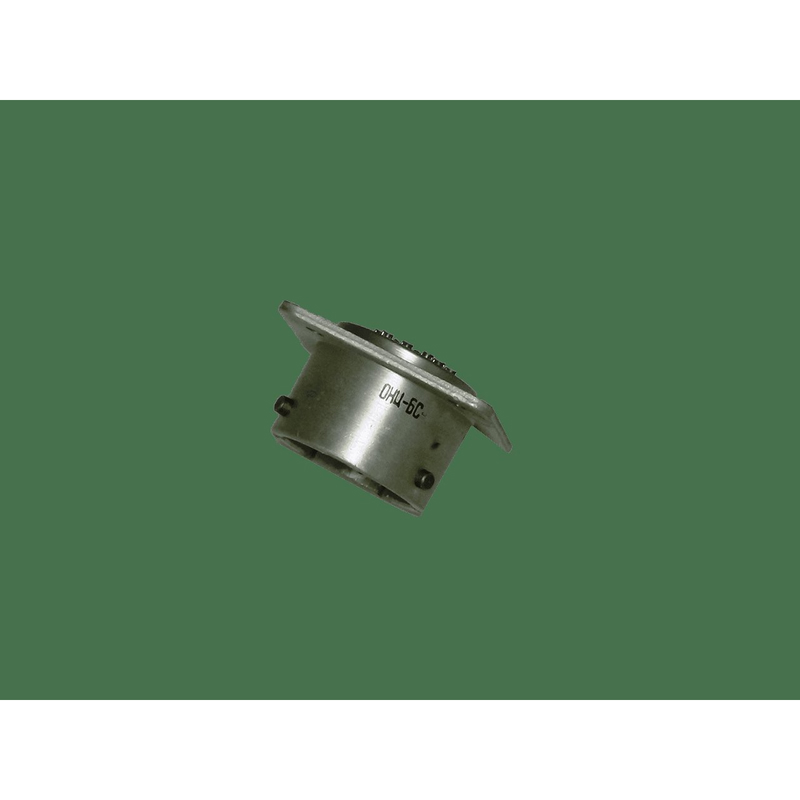

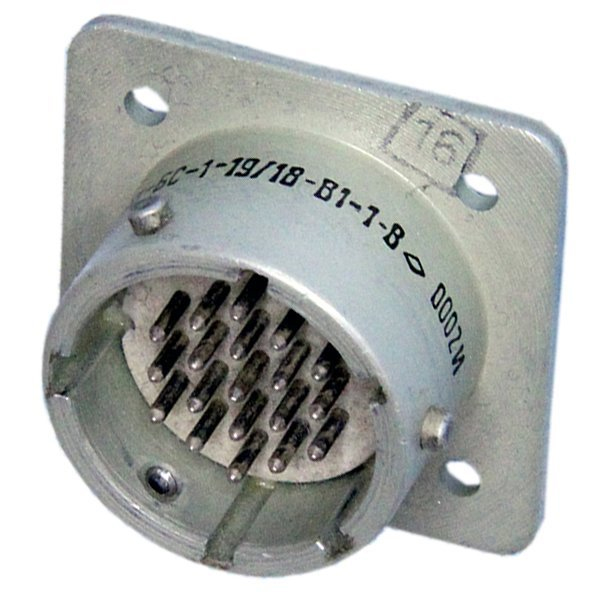

ОНЦ-БС-1-19/18-В1-2-В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное многоконтактное сочленение с байонетным креплением.

Соединитель рассчитан на внутренний монтаж и выпускается во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ. Категория товара — ОНЦ. Артикул — 7153.

Технические характеристики

• Количество контактов — 19.
• Условный размер корпуса — 18 мм.
• Рабочая токовая нагрузка на каждый контакт — 2,1 А.
• Максимальная токовая нагрузка на одиночный контакт — 4 А.
• Максимальная суммарная токовая нагрузка на соединитель — 40 А.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Скорость утечки воздуха для герметичных вилок — не более 0,01 л/ч при перепаде давления 98060 Па.
• Количество сочленений-расчленений — 250.
• Минимальная наработка изделия — 15 000 ч.
• Срок сохраняемости — 15 лет.
• Вид сочленения — байонетный.
• Способ монтажа — объёмный, пайкой.
• Температура окружающего воздуха — от минус 60 °С до плюс 85 °С.

Конструкция и особенности

Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. Розетки выполняются с прямым пластмассовым кожухом. Конструкция имеет многошпоночную поляризацию, которая исключает несанкционированное сочленение и защищает от неправильного соединения частей.

Байонетный вид сочленения обеспечивает быструю фиксацию и расфиксацию без применения инструмента. Монтаж объёмный, пайкой, что позволяет использовать соединитель в составе приборов с плотным внутренним размещением проводников. Серебряное покрытие контактов поддерживает стабильно низкое переходное сопротивление — не более 5 мОм — на протяжении всего назначенного ресурса.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность при температуре окружающего воздуха от минус 60 °С до плюс 85 °С. Минимальная наработка составляет 15 000 ч, срок сохраняемости — 15 лет, число сочленений-расчленений — 250 циклов. Высокое сопротивление изоляции — не менее 5000 МОм — и низкая скорость утечки воздуха для герметичных вилок подтверждают пригодность соединителя для ответственных цепей.

Совместимость и аналоги

Соединитель ОНЦ-БС-1-19/18-В1-2-В может быть заменён аналогом OHS-BC-1-19/18-B1-2-B, имеющим схожие технические характеристики. При подборе замены следует сверять количество контактов, условный размер корпуса, вид сочленения и способ монтажа.
