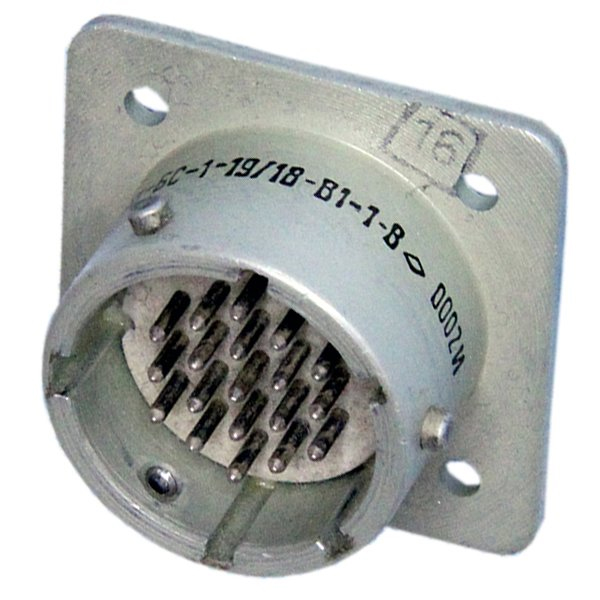

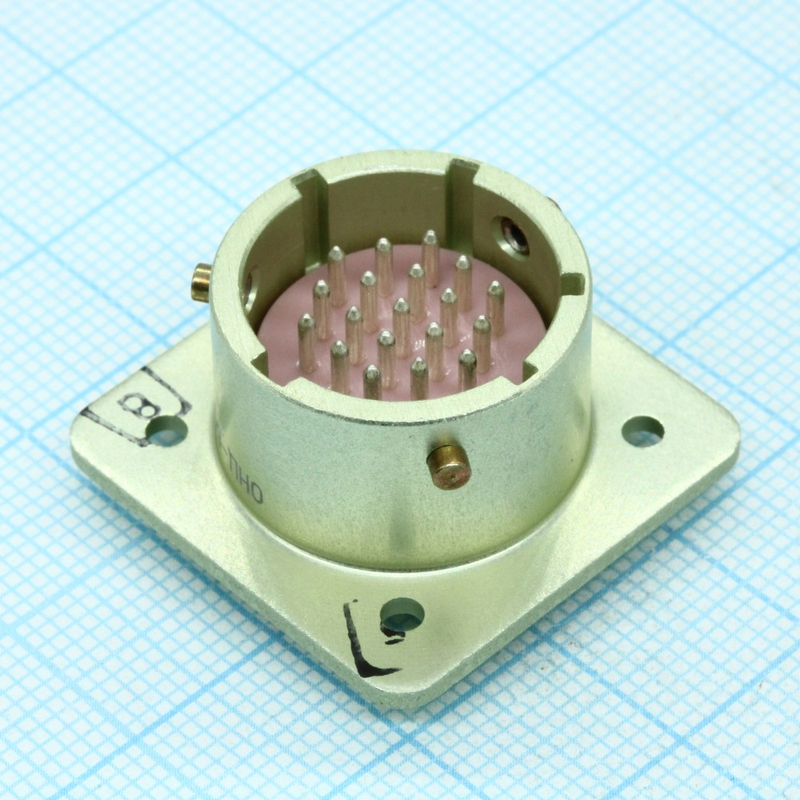

Соединитель ОНЦ-БС-1-19/18-В1-1-В является частью серии низкочастотных цилиндрических разъемов, предназначенных для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Ниже приведены основные характеристики этого соединителя:

Технические характеристики

• Количество контактов : 19.

• Условный размер корпуса : 18 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : 250 В (амплитудное значение).

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая токовая нагрузка на каждый контакт : 2,1 А.

• Максимальная токовая нагрузка на одиночный контакт : До 4 А; суммарная на соединитель — 40 А.

• Тип сочленения : Байонетный.

• Способ монтажа : Объемный, пайкой.

• Рабочий температурный диапазон : От -60 °C до +85 °C.

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 15 000 часов.

• Срок сохраняемости : 15 лет.

Назначение и особенности

Соединители ОНЦ-БС-1(2) состоят из герметичных приборных вилок и негерметичных кабельных розеток для объемного монтажа. Они имеют многошпоночную поляризацию корпусов, что защищает от несанкционированного сочленения. вилки изготавливаются, а розетки — с прямым пластмассовым кожухом. Эти соединители предназначены для внутреннего монтажа во всеклиматическом исполнении.
