Назначение соединителя ОНЦ-БС-1-19/18-Р12-1-В

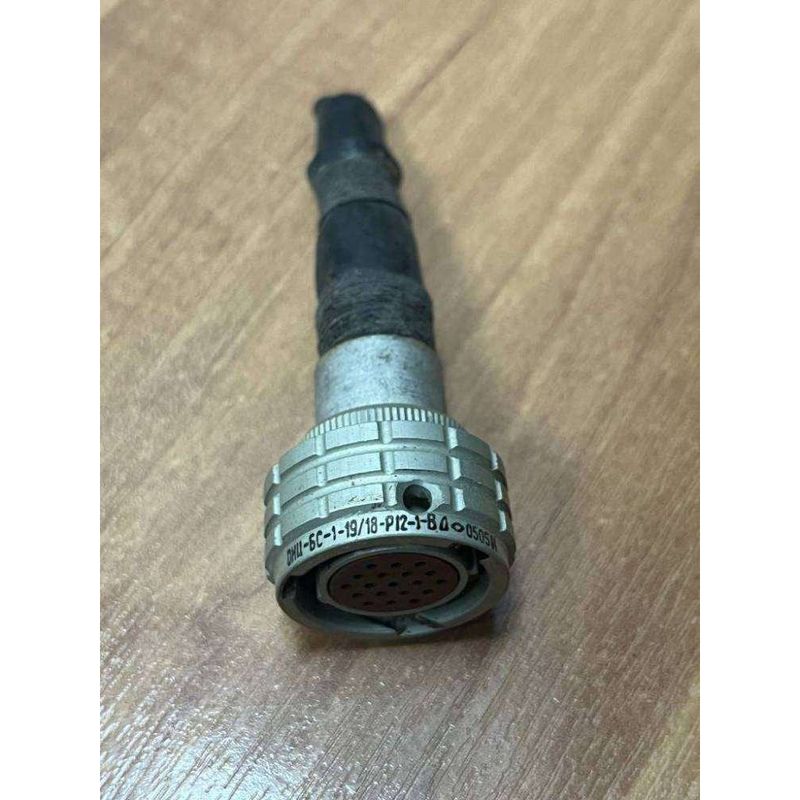

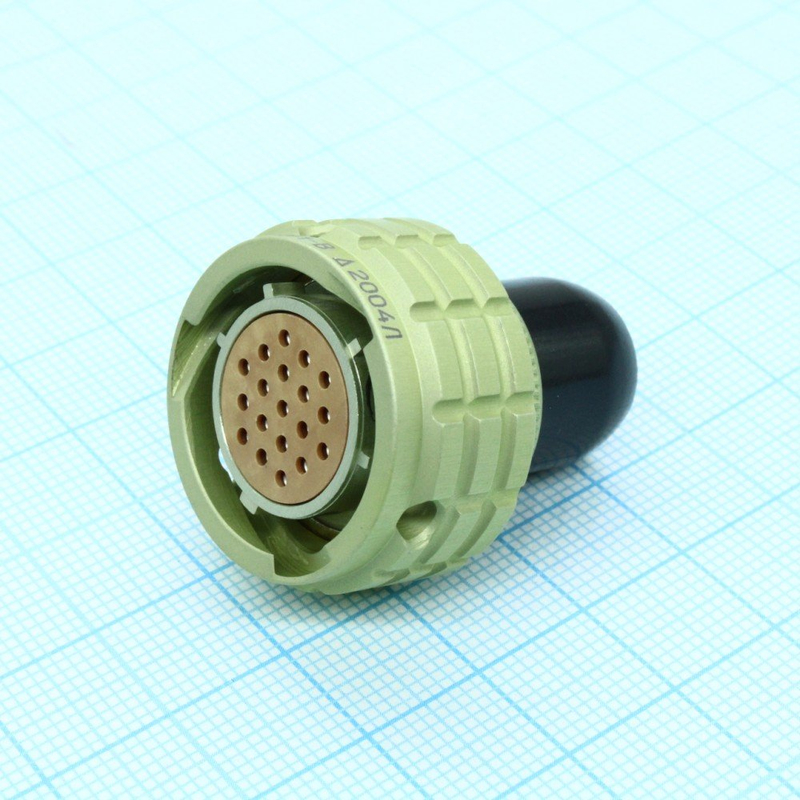

ОНЦ-БС-1-19/18-Р12-1-В «ОТК» — это низкочастотный цилиндрический кабельный соединитель (розетка) производства завода «Элекон», относящийся к серии ОНЦ-БС. Серия предназначена для коммутации электрических цепей постоянного, переменного (с рабочими частотами до примерно 3 МГц) и импульсного токов во встроенных монтажах аппаратуры.

Соединитель применяется для внутреннего монтажа в радиоэлектронной и измерительной аппаратуре, в том числе во всеклиматическом исполнении. Он используется для коммутации цепей питания, сигнальных и управляющих цепей в стационарных и мобильных устройствах, где требуется надёжное байонетное соединение с относительно высокой плотностью контактов.

Расшифровка обозначения и конструктивные особенности

Обозначение «ОНЦ-БС» указывает на низкочастотный цилиндрический соединитель с байонетным соединением, а «ОНЦ-БС-1» — на конкретное конструктивное семейство. Кодировка «1-19/18-Р12-1-В» описывает следующие особенности:

• розетка на 19 контактов;
• условный размер корпуса 18 мм;
• прямой пластмассовый кожух;
• многошпоночная поляризация корпуса;
• многопозиционная установка изоляторов, что исключает ошибочное сочленение.

Вид сочленения — байонетный. Покрытие контактов — серебро (возможны и золотые варианты, но в данном исполнении указывается серебро). Буква «О» в обозначении обычно относится к исполнению соединителя по техническим условиям, а «ОТК» указывает на приёмку отдела технического контроля совместно с производителем «Элекон».

Технические характеристики

Приведённые ниже параметры подтверждены документацией на серию ОНЦ-БС и справочными данными по данному исполнению:

• количество контактов — 19;
• рабочая токовая нагрузка — около 2,1 А на контакт;
• максимальный ток на одиночный контакт — до 4 А;
• суммарная нагрузка на весь соединитель — до 40 А;
• максимальное рабочее напряжение (амплитудное значение) — 250 В;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от источника;
• рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия;
• климатическое исполнение — всеклиматическое;
• допускаемое число сочленений-расчленений — не менее 250;
• минимальная наработка — порядка 15 000 часов;
• срок сохраняемости — до 15 лет при хранении.

Применение и условия эксплуатации

Соединители ОНЦ-БС-1-19/18-Р12-1-В применяются там, где требуется соответствие российским и советским техническим условиям и сохраняемость характеристик в тяжёлых эксплуатационных условиях: в промышленных, оборонных и транспортных системах. Байонетное соединение обеспечивает быстрое и надёжное сочленение, а многошпоночная поляризация корпуса и многопозиционная установка изоляторов исключают ошибочное подключение.

Данное исполнение имеет приёмку «ОТК» и год выпуска 2024. Оно предназначено для внутреннего монтажа, поэтому не рассчитано на частые внешние воздействия без защиты корпуса аппаратуры. Всеклиматическое исполнение позволяет использовать соединитель в широком диапазоне температур и условий окружающей среды, включая мобильные устройства и транспортные системы.
