Назначение изделия

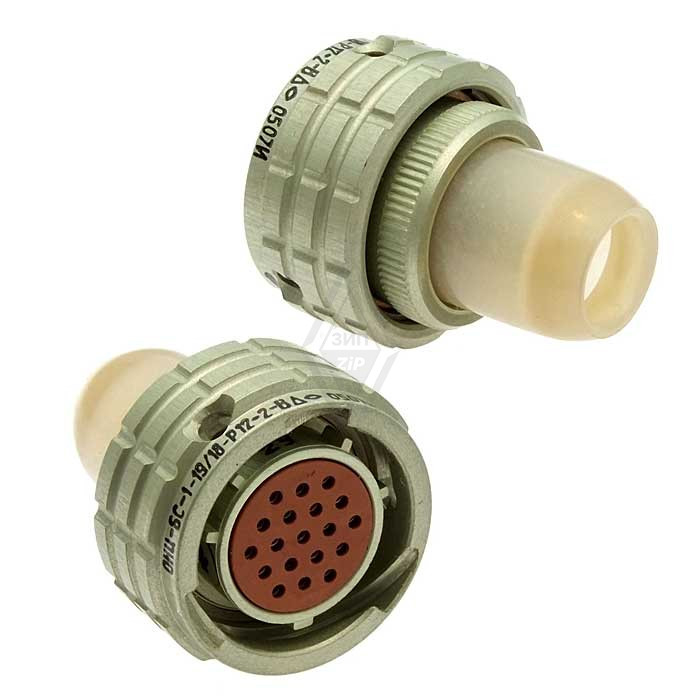

Соединитель ОНЦ-БС-1-19/18-Р12-2-В «5» (артикул 7174, категория ОНЦ) относится к серии низкочастотных цилиндрических разъемов. Изделие предназначено для использования в электрических цепях постоянного, переменного и импульсного токов. Конструктивно разъем состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет применять его в различных условиях монтажа и эксплуатации.

Разъем выполнен во всеклиматическом исполнении и соответствует техническим условиям бР0.364.030 ТУ. Приемка изделия — «5», год по данным VirtueMart — 2015. Производитель в представленных данных не указан.

Технические характеристики

Электрические параметры

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Покрытие контактов: золото — обозначение «2» указывает на золотое покрытие.
• Рабочая токовая нагрузка на каждый контакт: 2,1 А.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Суммарная токовая нагрузка на соединитель: 40 А.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Скорость утечки воздуха для герметичных вилок: не более 0,01 л/ч при перепаде давления 98060 Па.

Механические и эксплуатационные параметры

• Вид сочленения: байонетный.
• Способ монтажа: объемный, пайкой.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 часов.
• Срок сохраняемости: 15 лет.
• Температура окружающего воздуха: от −60 °С до +85 °С.

Применение и устойчивость

Благодаря герметичной приборной вилке и негерметичной кабельной розетке разъем может применяться в аппаратуре, где требуется соединение электрических цепей с защитой от климатических факторов. Байонетное сочленение обеспечивает фиксированное соединение, а объемный монтаж пайкой позволяет выполнять подключение кабельных жил в соответствии с монтажной схемой.

Изделие устойчиво к различным механическим и климатическим воздействиям. Диапазон рабочих температур от −60 °С до +85 °С и всеклиматическое исполнение позволяют использовать соединитель в широком диапазоне условий эксплуатации. Приемка «5» и технические условия бР0.364.030 ТУ определяют требования к качеству и контролю изделия. Срок сохраняемости составляет 15 лет, минимальная наработка — 15 000 часов, что подтверждает пригодность разъема для длительного применения в составе электротехнического оборудования.
