Назначение соединителя

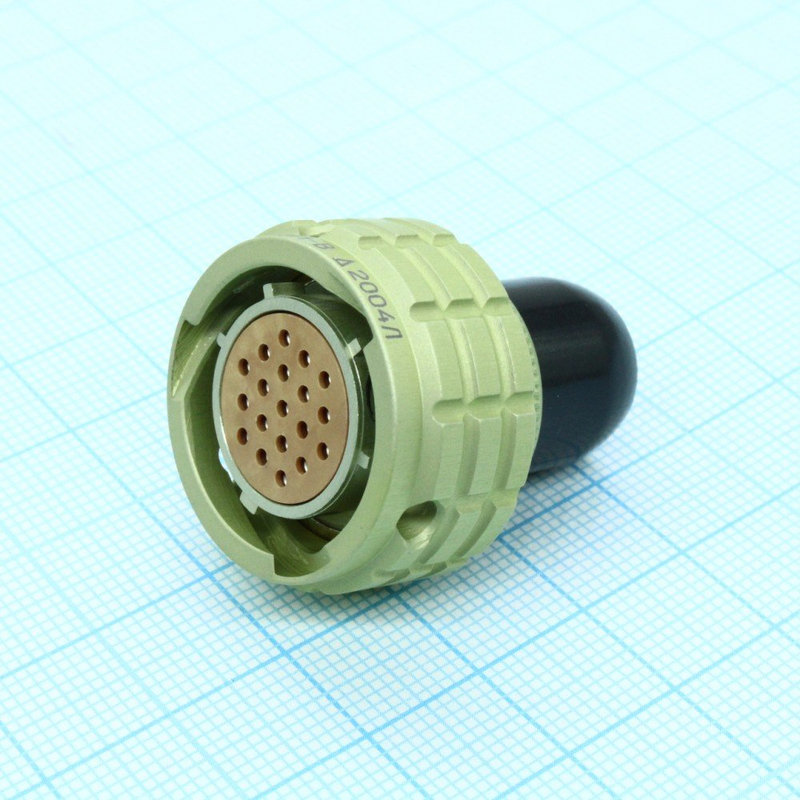

ОНЦ-БС-1-19/18-Р12-1-В — низкочастотный цилиндрический кабельный соединитель, выполненный в виде розетки с кожухом. Изделие предназначено для внутреннего монтажа и выпускается во всеклиматическом исполнении. Соединитель работает в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Основное назначение — подключение и разъединение кабелей внутри электронной аппаратуры и приборов, в том числе в условиях повышенных вибрационных и механических нагрузок. Артикул изделия — 7172, категория — ОНЦ.

Конструктивные особенности

• Корпус цилиндрической формы с условным размером 18 мм и 19 контактами, закреплёнными в изоляторе.
• Байонетный вид сочленения обеспечивает быстрое и надёжное соединение и разъединение.
• Многопозиционная поляризация и многошпоночная ориентация корпусов защищают от ошибочного или несанкционированного сочленения.
• Исполнение — розетка с кожухом, монтаж внутренний.

Электрические параметры

Рабочая токовая нагрузка на каждый контакт составляет около 2,1 А. Допускается кратковременная нагрузка до 4 А на отдельный контакт и суммарная до 40 А на весь соединитель. Максимальное рабочее напряжение достигает 250 В.

Сопротивление контактов не превышает 5 мОм. Сопротивление изоляции в нормальных условиях обычно не менее нескольких тысяч МОм. Ёмкость между соседними контактами не превышает нескольких пикофарад, что важно для работы на низких и средних частотах.

Условия эксплуатации и надёжность

Рабочий температурный диапазон — примерно от минус 60 °C до плюс 85 °C, что позволяет использовать соединитель во всеклиматическом исполнении в различных условиях окружающей среды. Изделие рассчитано на работу при пониженном атмосферном давлении и повышенных вибрациях.

Число допустимых сочленений и расчленений составляет около 250 циклов. Минимальная наработка исчисляется десятками тысяч часов при сохранении заявленных параметров.

Применение

1. Подключение и разъединение кабелей внутри электронной аппаратуры и приборов.
2. Монтаж в радиоэлектронной аппаратуре ответственного назначения.
3. Работа в цепях постоянного, переменного и импульсного тока.
4. Эксплуатация при повышенных вибрационных и механических нагрузках.
5. Применение в условиях пониженного атмосферного давления.

Ключевые преимущества

Байонетное сочленение сокращает время монтажа и обслуживания. Многошпоночная ориентация исключает ошибку при стыковке. Широкий температурный диапазон и всеклиматическое исполнение расширяют область применения.
