Общее описание

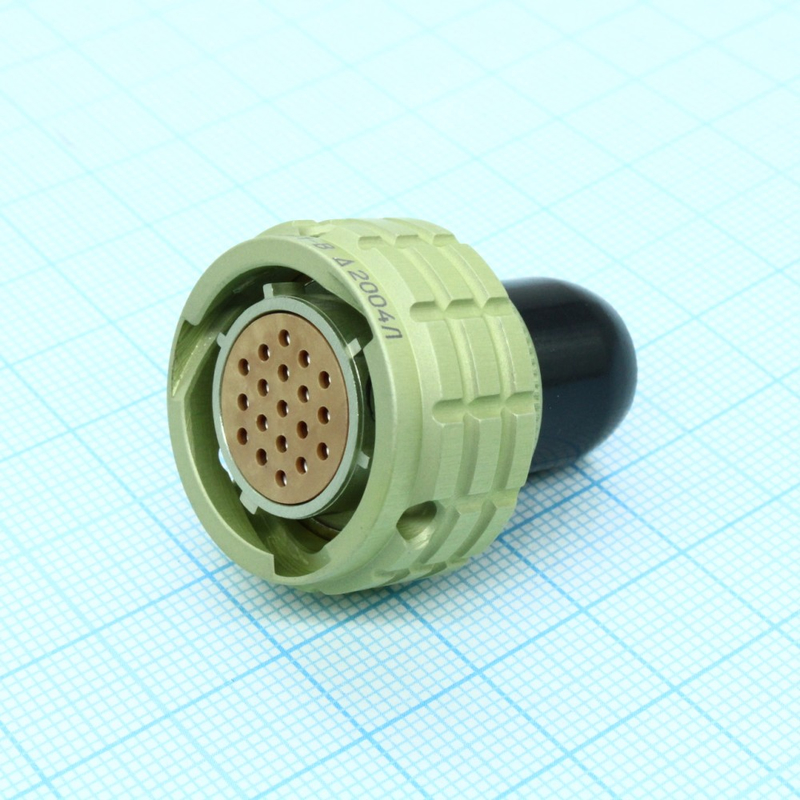

ОНЦ-БС-1-19/18-Р12-1-В — цилиндрический многоконтактный электрический соединитель общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока. Аббревиатура ОНЦ расшифровывается как обтекаемый негерметичный цилиндрический соединитель: это определяет форму корпуса и отсутствие полной герметичности конструкции.

Позиция отнесена к категории ОНЦ, артикул — 7170. Производитель в предоставленных данных не указан. В имеющемся описании товара упоминается год выпуска 2014; в объявлениях о продаже подобных радиодеталей и электронных компонентов встречаются и другие годы выпуска, в частности 2010 и 2016. Соединитель рассматривается как отдельное изделие; сведения о комплектации поставки в данных отсутствуют.

Расшифровка обозначения

Маркировка построена по типовой схеме обозначения цилиндрических соединителей. Ниже приведены элементы обозначения в том виде, в каком они описаны в данных о товаре.

• ОНЦ — тип корпуса: обтекаемый негерметичный цилиндрический соединитель.
• БС — в имеющемся описании трактуется как признак быстросъёмного или байонетного сочленения, обеспечивающего быстрое подключение и отключение.
• 19/18 — числовая часть обозначения, связанная с числом контактов. По данным описания соединитель имеет 19 контактов, то есть рассчитан на подключение 19 отдельных проводников.
• Р12 — буква Р указывает на исполнение «розетка», то есть часть разъёма с гнездовыми контактами, предназначенную для установки на панель или для использования в качестве кабельной части. Число 12 обозначает типоразмер корпуса, влияющий на габариты и совместимость.
• В — в имеющемся описании трактуется как всеклиматическое исполнение.

Позиция «1» между обозначением типоразмера корпуса и буквой «В» в предоставленных данных не расшифрована.

Конструктивные особенности

Конструкция рассчитана на работу в условиях вибрации, ударов и механических нагрузок, а также на многократные циклы сочленения и расчленения. По данным описания соединитель обеспечивает защиту от пыли и брызг воды, однако герметичным не является.

Сведения о материалах корпуса и контактов, а также о видах защитных покрытий в предоставленных данных приведены только в общем виде, без заводской документации и без привязки к конкретной партии. Утверждать конкретный состав сплава или тип покрытия для данной позиции по имеющимся сведениям нельзя.

Применение

Соединители этой серии применяются там, где требуются надёжное электрическое соединение, устойчивость к внешним воздействиям и возможность частой коммутации. Основные сферы применения по данным описания:

1. Авиация — бортовое оборудование и системы управления.
2. Наземная военная техника.
3. Радиолокационные станции.
4. Системы связи и навигации.

Общее условие использования в перечисленных областях — работа в экстремальных условиях, где к электрическим соединениям предъявляются повышенные требования по механической стойкости.

Данные каталога

Название: ОНЦ-БС-1-19/18-Р12-1-В. Артикул: 7170. Категория: ОНЦ. Производитель: не указано. Краткое описание из каталога: не указано. Заполненные характеристики VirtueMart отсутствуют. Технические параметры, не перечисленные выше, в предоставленных данных не приводятся и требуют уточнения по документации изготовителя.
