Назначение разъёма

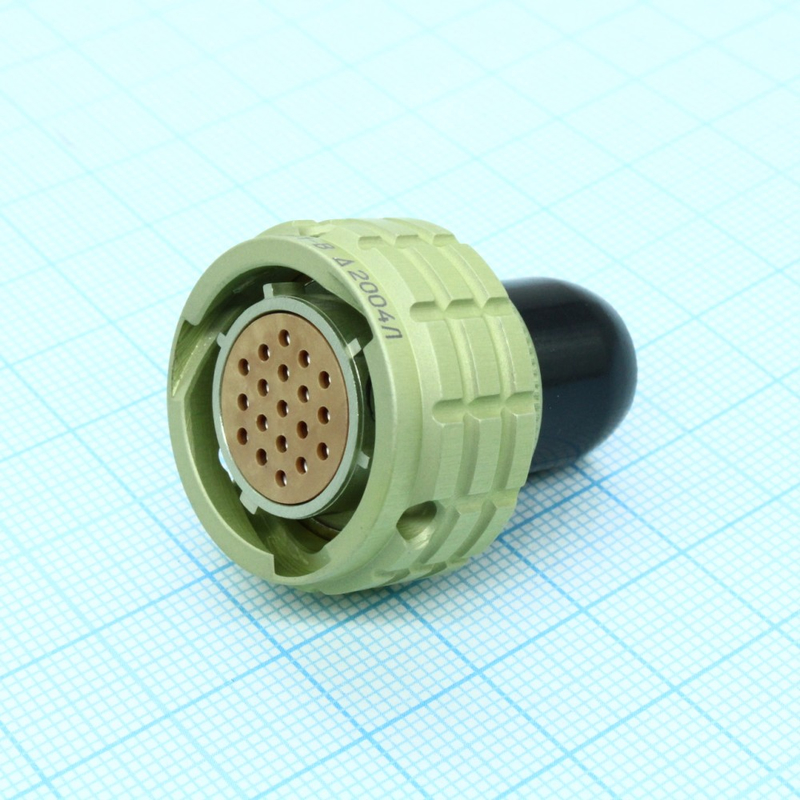

ОНЦ-БС-1-19/18-Р12-1-В — электрический цилиндрический низкочастотный разъём байонетного типа. Изделие предназначено для создания надёжного быстроразъёмного соединения в низкочастотных электрических цепях. Сочленение и расчленение выполняются за счёт байонетного замка, что позволяет подключать и отключать кабель или блок без применения инструмента и без длительной подготовки.

Такое исполнение востребовано там, где требуется частое подключение и отключение, оперативная замена составных частей аппаратуры и сохранение стабильного электрического контакта при механических воздействиях. Разъём относится к категории ОНЦ и занимает позицию с артикулом 7169 в каталоге.

Подтверждённые особенности

• Тип соединения: байонетное, обеспечивающее быстрое и надёжное сочленение и расчленение.
• Количество контактов: 19.
• Конструкция: цилиндрический корпус.
• Назначение цепей: низкочастотные электрические цепи.
• Степень защиты: влагозащищённое исполнение; индекс «В» в маркировке указывает на защиту от влаги и пыли.
• Устойчивость к воздействиям: вибрации, механические удары, широкий диапазон температур.

По имеющимся данным корпус изготавливается из алюминиевых сплавов с защитным покрытием, а контакты — из латуни или бронзы с покрытием, в том числе золотом, для обеспечения высокой надёжности электрического контакта. Точные материалы и покрытие конкретной партии следует уточнять по сопроводительной документации.

Условия эксплуатации

Влагозащищённое исполнение и устойчивость к вибрациям и ударам позволяют применять разъём в условиях повышенной влажности и запылённости, а также в составе техники, работающей при значительных механических нагрузках. Именно эти свойства определяют использование серии в сложных условиях эксплуатации, характерных для промышленной и специальной аппаратуры.

Применение

Военная и специальная техника

Авиационная и наземная техника, системы связи и радиолокации, морская техника. Здесь важны быстроразъёмность, стойкость к вибрациям и защита от влаги.

Промышленное оборудование

Системы автоматизации, станки, измерительная и испытательная аппаратура, приборы контроля. Разъём удобен для подключения сменных блоков и датчиков.

Транспорт

Железнодорожный и автомобильный транспорт, где критичны устойчивость к вибрациям и неблагоприятным погодным условиям.

Космическая техника

Отдельные модификации и наземное оборудование.

Маркировка и данные каталога

Наименование изделия: ОНЦ-БС-1-19/18-Р12-1-В. Артикул: 7169. Категория: ОНЦ. В описании указан год выпуска — 2013. Сведения о производителе и комплектации поставки в предоставленных данных не указаны, поэтому их необходимо уточнять отдельно перед заказом.

Перед применением рекомендуется сверить маркировку, число контактов и тип ответной части с требованиями конкретного изделия, а также проверить состояние контактов и уплотнений после длительного хранения.
