ОНЦ-БС-1-19/18-Р12-3В Элекон

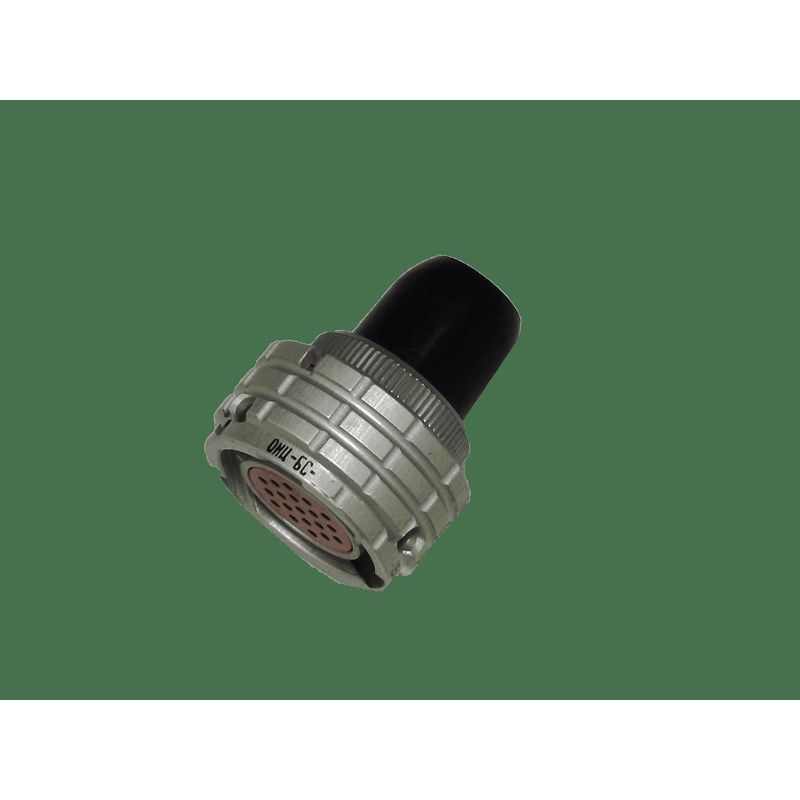

ОНЦ-БС-1-19/18-Р12-3В от Элекон — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1, предназначенная для коммутации электрических цепей постоянного, переменного тока (до 3 кГц) и импульсных сигналов.

Основные характеристики

Соединители этой серии имеют герметичную приборную вилку и негерметичную кабельную розетку с прямым пластмассовым кожухом, многошпоночную поляризацию и многопозиционную установку изоляторов (от 3 до 20 позиций) для защиты от неправильного соединения.
Модель обладает 19 контактами диаметром 1 мм, корпусом условного размера 18 мм из алюминиевого сплава с анодированным покрытием (светло-серый цвет), материалом контактов — латунь, изолятор — карболит коричневого цвета.
Габариты: диаметр 27 мм, высота 33 мм; монтаж электрический — пайка, механический — объемный.

Технические параметры

Рабочий ток на контакт — до 2,1 А (максимум 4 А на одиночный, суммарно до 40 А на разъем), напряжение — до 250 В (амплитудное).
Сопротивление контактов — не более 5 мОм, изоляции — не менее 1000–5000 МОм в нормальных условиях; ресурс — 250 сочленений, наработка 15 000 часов.
Климатическое исполнение В (всеклиматическое): от -60 до +85 °C, влажность 98% при +35 °C, давление от 1,34×10⁻¹⁰ до 50,6×10⁴ Па; срок хранения — 15 лет.

Применение и особенности

Сочленение байонетное, для внутреннего монтажа; устойчивы к вибрации, ударам (0,1–2 мс) и предназначены для эксплуатации в широком диапазоне условий.
Производитель — Элекон (Россия), соответствует ТУ бР0.364.030; аналогичные серии — ONC-BS.

Описание

Назначение соединителя

ОНЦ-БС-1-19/18-Р12-3В производства завода «Элекон» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 кГц и импульсных сигналов. Розетка применяется в составе разъёмного соединения совместно с приборной вилкой соответствующего типоразмера и обеспечивает электрическую стыковку кабельных линий с блоками и приборами.

Конструкция серии ОНЦ-БС-1 предусматривает герметичную приборную вилку и негерметичную кабельную розетку с прямым пластмассовым кожухом. Многошпоночная поляризация и многопозиционная установка изоляторов, рассчитанная на количество позиций от 3 до 20, исключают неправильное соединение и случайную стыковку разнотипных разъёмов.

Конструкция и материалы

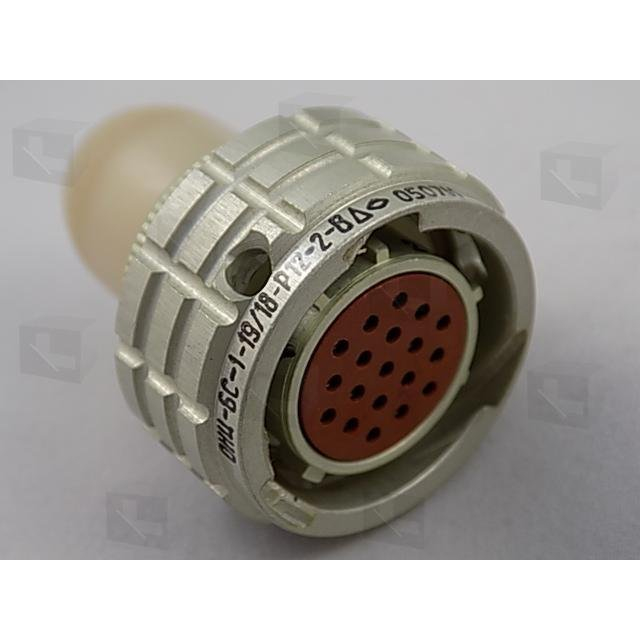

Модель ОНЦ-БС-1-19/18-Р12-3В имеет 19 контактов диаметром 1 мм. Условный размер корпуса составляет 18 мм. Корпус изготовлен из алюминиевого сплава с анодированным покрытием светло-серого цвета. Контакты выполнены из латуни, изолятор — из карболита коричневого цвета.

Габаритные размеры изделия: диаметр 27 мм, высота 33 мм. Монтаж электрический выполняется пайкой, механический монтаж — объёмный. Сочленение с ответной частью байонетное, розетка предназначена для внутреннего монтажа.

Технические характеристики

Рабочий ток на контакт — до 2,1 А, максимальный ток на одиночный контакт — 4 А, суммарный ток на разъём — до 40 А.
Рабочее напряжение — до 250 В амплитудного значения.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
Ресурс — 250 сочленений.
Наработка — 15 000 часов.
Климатическое исполнение В (всеклиматическое): рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия.
Относительная влажность — 98 процентов при температуре плюс 35 градусов Цельсия.
Атмосферное давление — от 1,34 умноженного на 10 в минус 10 степени до 50,6 умноженного на 10 в четвёртой степени Паскаля.
Срок хранения — 15 лет.

Условия эксплуатации

Соединители серии устойчивы к вибрационным нагрузкам и ударам длительностью от 0,1 до 2 мс. Изделие рассчитано на эксплуатацию в широком диапазоне климатических условий, что подтверждается всеклиматическим исполнением В и указанными параметрами по температуре, влажности и давлению.

Применение и совместимость

ОНЦ-БС-1-19/18-Р12-3В применяется в радиоэлектронной аппаратуре, приборах и кабельных сборках, где требуется надёжная коммутация цепей низкой частоты и импульсных сигналов. Байонетное сочленение обеспечивает быстрое соединение и механическую фиксацию ответных частей при внутреннем монтаже.

Производитель — завод «Элекон» (Россия). Изделие соответствует техническим условиям бР0.364.030. Аналогичные серии соединителей — ONC-BS.
